无叶片式特斯拉涡轮机械结构设计

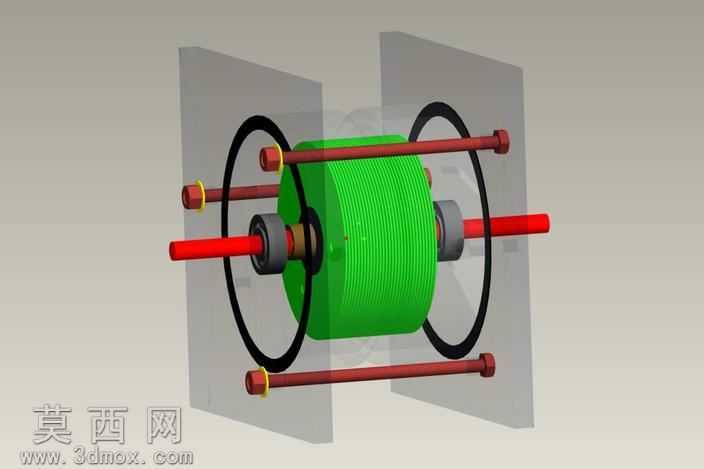

本作品为无叶片式特斯拉涡轮的三维建模设计，整体采用参数化建模思路完成全结构搭建，核心围绕特斯拉涡轮基于边界层效应的工作原理展开结构还原。建模过程中首先完成核心涡轮盘组的构建，采用密集等间距排布的薄圆盘结构，精准还原无叶涡轮依靠流体粘性剪切力驱动的核心特征，圆盘表面做光滑平整处理，匹配流体在盘间流动的接触面需求，建模时严格控制盘片间距参数，保证结构符合特斯拉涡轮的经典设计比例。其次完成转轴结构的建模，中心主轴采用阶梯轴设计，对应轴承安装位、涡轮盘组定位位、端盖固定位做不同轴径的区分，轴端做螺纹结构设计用于锁紧固定，保证装配时的轴向定位精度。随后完成两侧支撑端板的建模，端板采用透明材质做渲染处理，既还原端板的密封支撑作用，也可直观展示内部涡轮盘组的排布状态，端板上预留穿杆孔位，对应四根周向布置的拉紧螺杆，螺杆两端做螺纹与螺母配合，实现两端端板的夹紧固定，保证整体结构的装配刚性。轴承结构建模还原了滚动轴承的内外圈、滚动体与保持架结构，安装于主轴与端板之间，模拟真实的转动支撑效果，降低主轴转动的摩擦阻力。渲染阶段针对不同部件匹配对应材质：核心涡轮盘组采用亮绿色工程塑料材质做区分展示，清晰呈现盘组的层叠结构；主轴与拉紧螺杆采用金属红铜材质，还原金属构件的质感；轴承部件采用深灰金属材质，体现轴承的钢制结构特性；两侧端板采用半透明磨砂玻璃材质，既不遮挡内部结构，也能体现端板的实体支撑作用。整体建模严格遵循机械装配逻辑，所有部件的配合关系均符合真实机械装配要求，无干涉错位问题，完整还原了特斯拉涡轮无叶片、依靠流体边界层效应工作的核心结构特点，可用于流体机械原理展示、结构教学参考以及相关动力装置的设计验证，清晰展现了无叶涡轮与传统带叶片汽轮机的结构差异，凸显其结构简单、加工难度低、运行稳定性强的设计优势。
