手动台式管道夹持虎钳结构设计

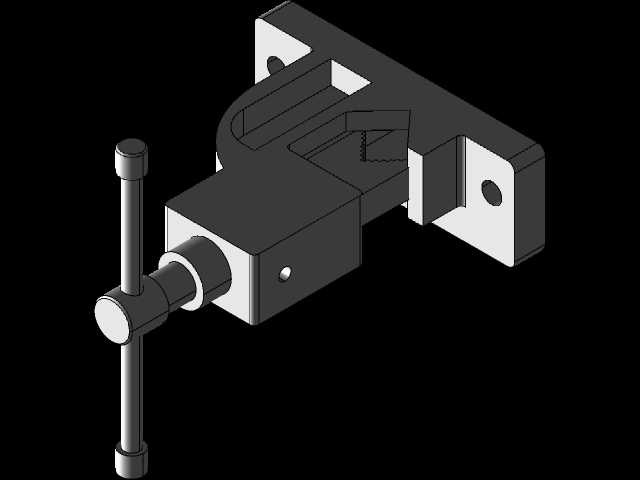

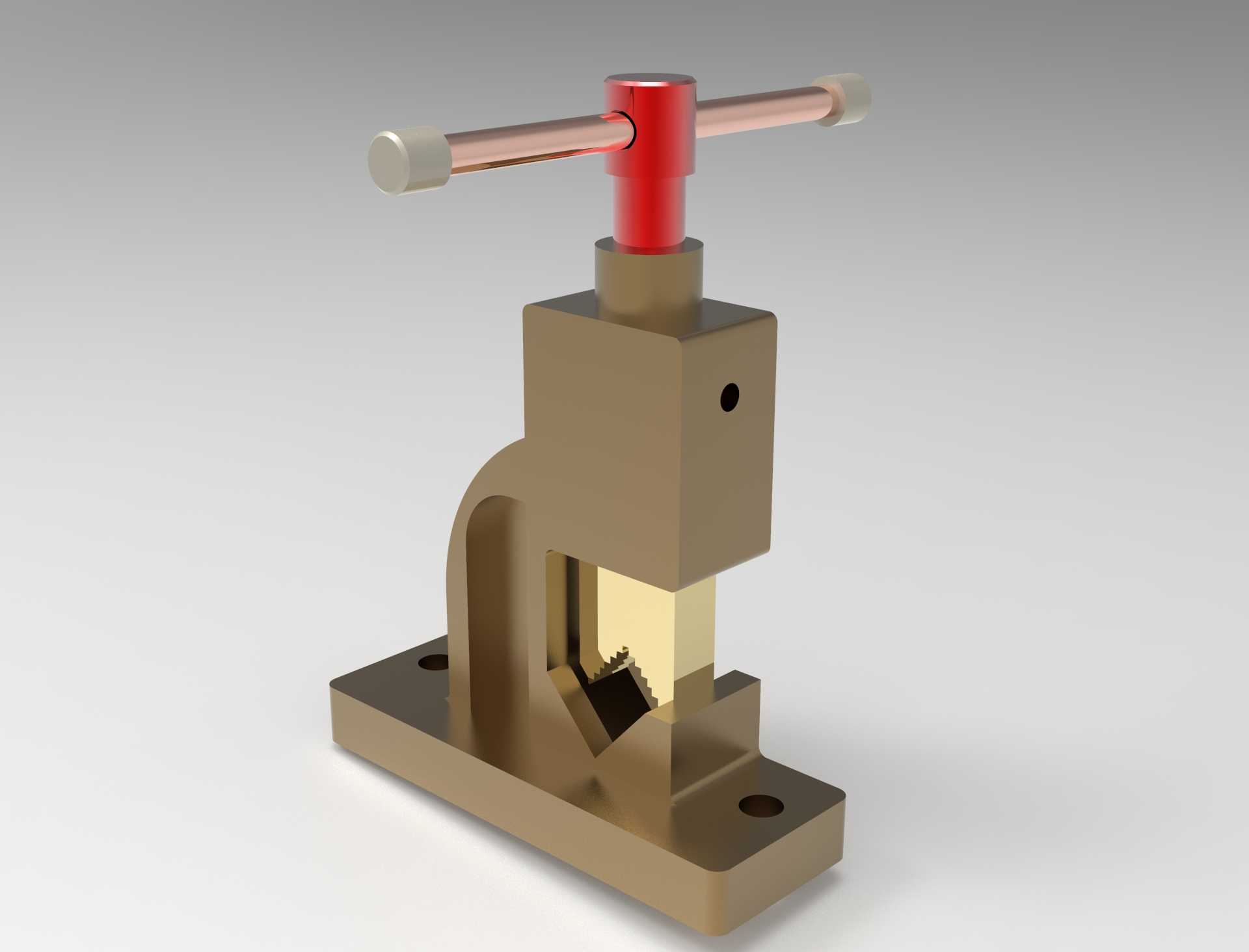

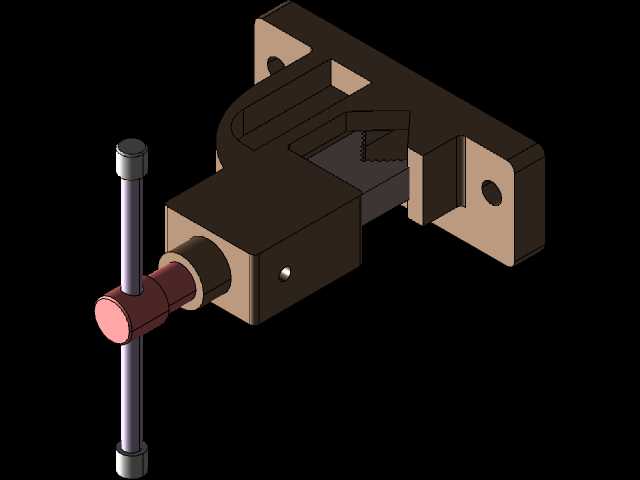

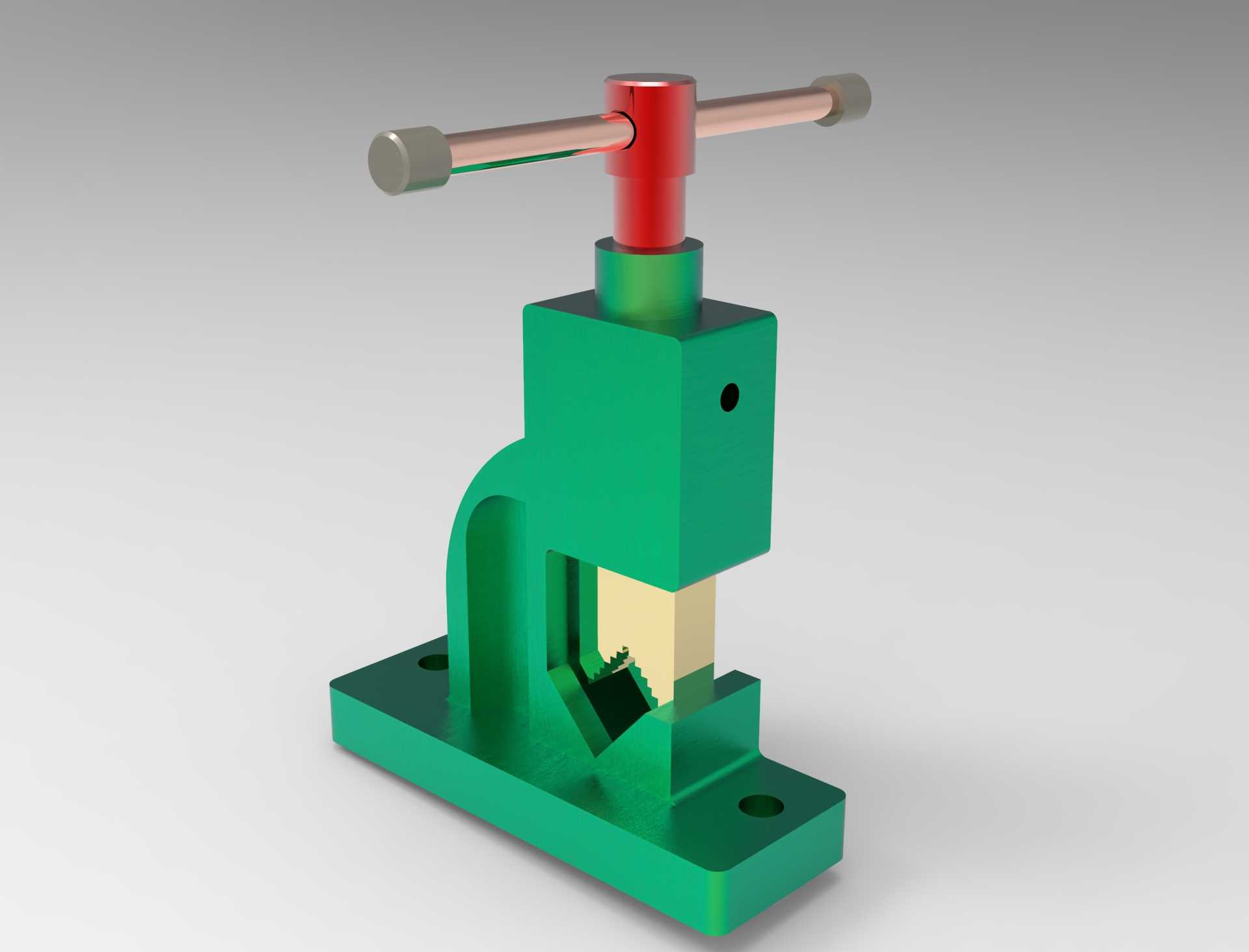

　　在民用管道安装、卫浴施工、小型金属管材加工场景中，这类台式手动管钳是现场作业的核心夹持工装，区别于手持式管钳的便携属性，台式结构的加持让大扭矩管材加工时的夹持稳定性提升数个等级，作业过程中不会出现管材打滑、夹持偏移的问题。从结构设计逻辑来看，这款管钳采用C型开式机身结构，底部带两个对称安装孔的安装底板可通过螺栓固定在工作台面，安装时需保证底板与工作台面完全贴合，螺栓预紧力控制在合理区间避免机身受力变形，整体安装边界需预留出操作手柄的回转空间，避免作业时手柄与周边工装发生干涉。钳口部分采用V型带齿夹持结构，可适配不同外径的圆形金属管材、塑料管材，夹持时齿面嵌入管材表层形成足够静摩擦力，即便进行套丝、切割、焊接对位等大扭矩作业，

　　管材也不会出现周向转动或轴向窜动。顶部的T型手动操作杆通过螺旋传动副带动活动钳块做上下直线进给，传动副采用梯形螺纹设计，具备良好的自锁性能，夹持到位后无需额外锁止结构即可保持夹持力，操作杆长度经过力臂优化，普通操作人员无需借助加力杆即可提供足够的夹持扭矩，同时避免力臂过长导致的螺纹副过载损坏。机身主体采用一体式铸造成型后做机加工处理，关键受力面做铣削加工保证装配精度，表面涂覆防锈涂层适配车间、户外施工等多场景使用环境，活动钳块与机身导轨之间采用间隙配合，长期使用磨损后可通过调整垫片消除间隙，保证夹持精度。在管道焊接作业场景中，该夹具可将两段待焊接管材保持同轴固定，方便焊工进行对位点焊与满焊作业，减少焊接变形；在管材套丝、切割作业中，

　　稳定的夹持可避免刀具崩刃、螺纹歪斜等加工缺陷，相比手持式管钳，台式结构可解放操作人员的一只手，大幅提升作业效率与加工精度。设计过程中需重点校核C型机身的开口处受力变形量，保证最大夹持力状态下机身开口变形量控制在允许范围内，避免钳口错位导致的管材夹伤或夹持失效，同时螺旋传动副的螺纹强度需匹配最大夹持扭矩，避免螺纹滑牙失效。
