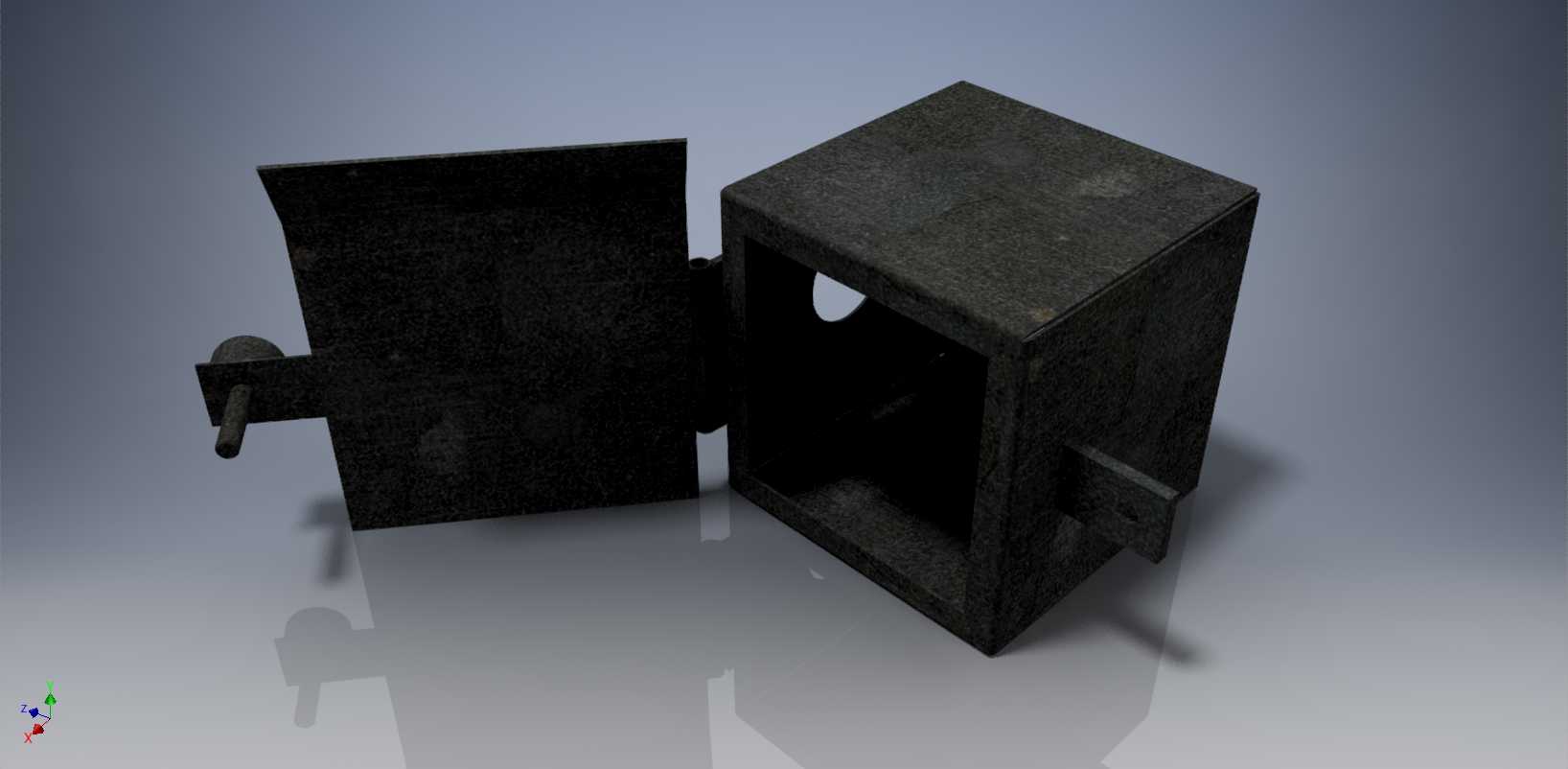

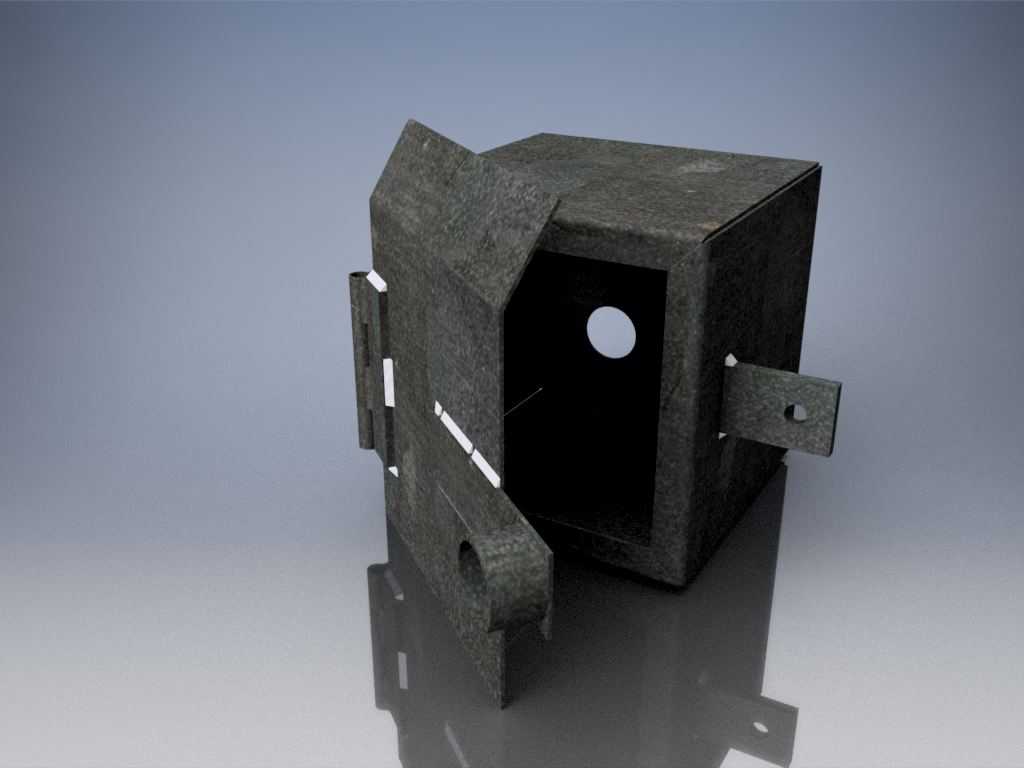

铁路用焊接式箱形接线防护盒结构

　　这款焊接结构的接线防护构件，主要面向铁路沿线信号、电力线路的接驳防护场景设计，在户外露天、轨旁设备集群的复杂工况下承担线缆接头的物理防护与绝缘隔离作用。日常运维中，轨旁线路的接驳点长期受列车通过带来的振动冲击、温差变化带来的结构形变、扬尘雨水的侵蚀影响，普通卡扣式接线盒容易出现密封失效、连接松脱的问题，而采用全焊接成型的箱形结构，能从壳体本身的结构强度上提升抗冲击能力，避免拼接缝隙带来的防护短板。从结构设计逻辑来看，整体采用方正箱形作为主体腔体，预留了足够的内部走线空间，可容纳多组线缆接头的盘留与固定，避免线缆弯折半径过小导致的线芯损伤；侧部开设的穿线孔位匹配常规铁路线缆的外径范围，孔位周边预留了密封件安装的台阶结构，

　　安装时可配合橡胶密封圈实现线缆入口处的密封，减少水汽、粉尘进入腔体内部。带铰接结构的侧开式盒门，开合角度可满足日常检修时的操作空间需求，门体与箱体贴合处设计了整圈的密封压边，关闭后可通过盒门自带的锁止结构实现压紧固定，避免列车振动导致盒门自行开启。安装边界方面，盒体外侧延伸的焊接固定支耳，预留了标准规格的安装孔位，可直接通过螺栓固定在轨旁的安装支架或者设备基础上，支耳与箱体采用一体化焊接成型，不存在拼接松动的风险，支耳的孔位间距符合铁路沿线附属设备的通用安装尺寸规范，不需要额外加工转接板即可完成适配。结构细节上，所有焊接位置均做了焊后打磨处理，避免尖锐毛刺划伤线缆绝缘层，腔体内部预留了接线端子排的安装螺孔位，

　　现场施工时可直接固定标准端子排完成线缆接驳，不需要额外在盒体内钻孔攻丝，减少现场施工的工作量。盒体的壁厚选择兼顾了结构强度与整体重量，既可以承受轨旁的飞石冲击、人员踩踏等意外载荷，也不会因为自重过大增加安装支架的承重负担，整体外形方正规则，堆叠存储、运输时的空间利用率更高，适合铁路沿线批量部署时的物料转运与仓储管理。在实际使用中，这种焊接式接线盒的防护等级可满足户外露天长期使用的要求，相比装配式接线盒，减少了拼接零件的数量，降低了运维过程中零件缺失、松动的概率，尤其适合铁路沿线巡检周期长、维护可达性差的布设点位，能有效降低线路接驳点的故障概率，减少运维人员的上线作业频次。
