半自动旋转式专用加工工位设备结构

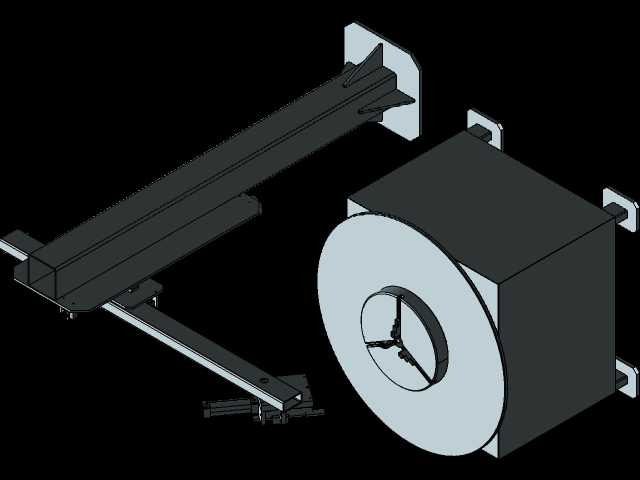

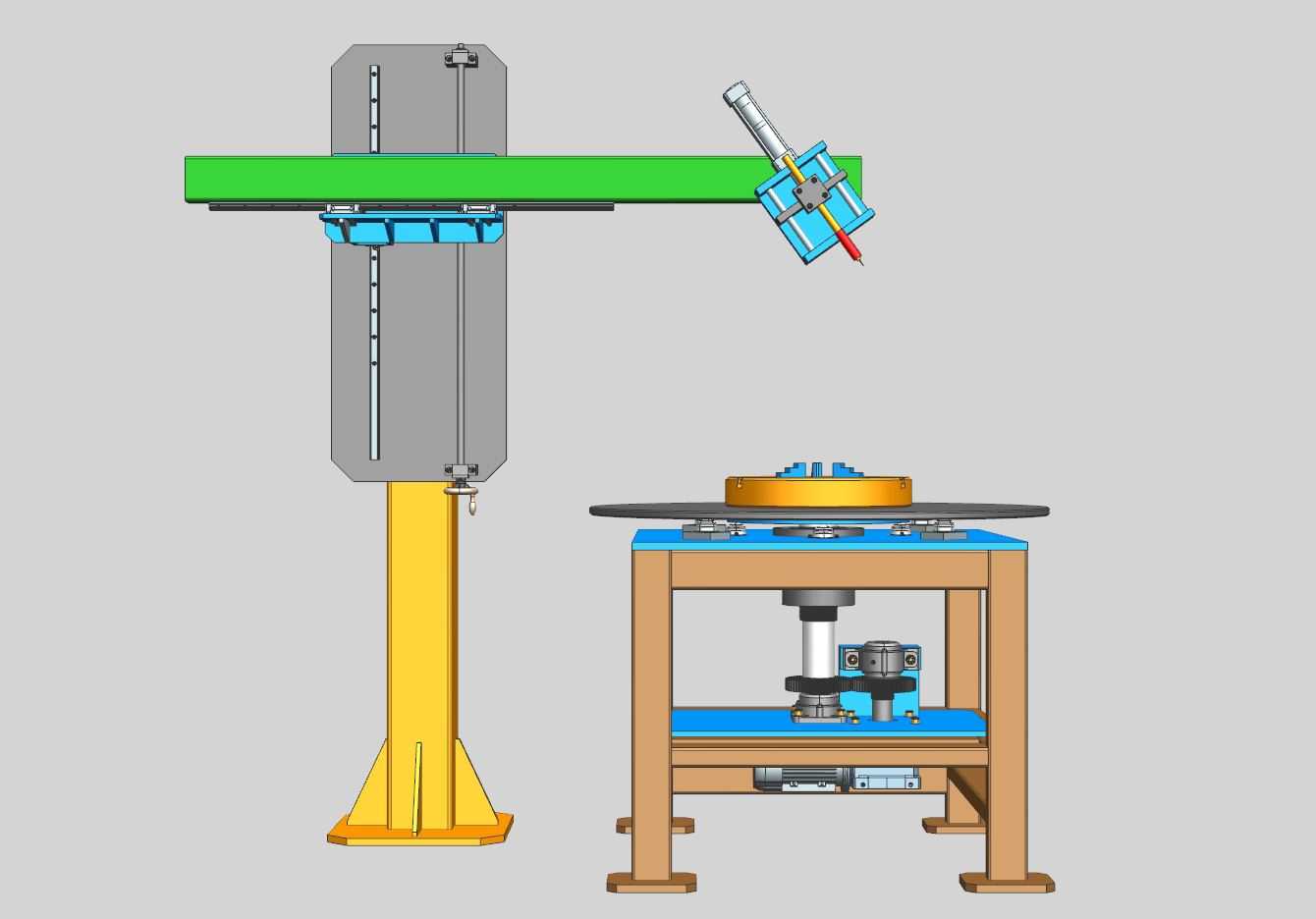

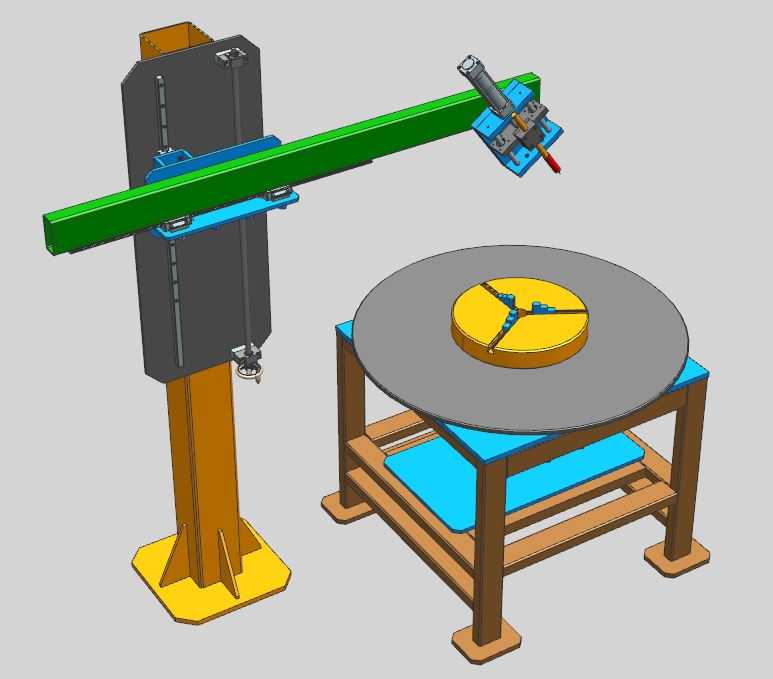

这套半自动旋转式加工工位，主要面向中小型盘类、环类零件的多工序连续加工作业场景，常见于五金加工、汽配零件修边、小型工件涂胶或点胶、圆周焊缝补焊等工序环节，替代传统单工位反复装夹的作业模式，减少工件重复定位带来的精度偏差。从结构布局来看，设备采用立式悬臂加回转工作台的分体式布局，左侧立柱支撑的横向悬臂可沿立柱导轨做上下高度调节，适配不同高度尺寸的工件加工需求，悬臂末端搭载的执行机构安装座预留了多组安装孔位，可根据实际工序需求更换点胶阀、焊枪、打磨头或者检测探头，不需要对主体结构做大幅改动就能切换工序用途。下方的回转工作台采用框架式方管焊接支撑结构，底部设置可调脚杯来调整整体水平度，避免回转过程中出现台面倾斜导致的加工误差，工作台面中心安装的三爪自定心夹具可快速装夹圆形工件，夹具下方的回转驱动采用间歇式传动设计，每次旋转角度可根据工件的加工工位数量做对应调整，配合悬臂末端的执行机构完成工件圆周方向的分步加工作业。设计过程中重点考虑了操作的便捷性，悬臂的横向伸出长度做了限位设计，保证执行机构的作业范围完全覆盖工作台面的最大装夹区域，同时避免悬臂伸出过长导致的刚性不足问题；工作台的框架下层预留了电气元件安装空间，可将驱动控制器、气路阀组等部件集成在设备内部，减少外部走线带来的安全隐患。安装边界方面，整套设备占地长度约1.8米、宽度约1.2米，立柱总高度约2.1米，对车间场地的高度要求较低，不需要做特殊的地基处理，普通硬化车间地面即可放置安装，设备总重控制在合理范围内，后期根据产线调整移位也不需要大型吊装设备。实际作业过程中，操作人员仅需要完成工件上下料操作，工作台回转、执行机构进给的动作都可通过预设程序完成，单工位装夹即可完成整周所有工序的加工，相比传统单工位作业模式可减少30%以上的辅助装夹时间，同时因为减少了重复装夹的次数，工件的加工一致性也能得到明显提升。结构设计上所有运动导轨副都设置了防尘防护结构，避免加工过程中产生的碎屑、粉尘进入导轨面造成磨损，延长设备的维护周期，关键受力部位都做了加强筋设计，保证悬臂在满行程伸出时的形变控制在加工允许的精度范围内，不会因为结构形变导致加工位置出现偏差。
