乘用车多辐条合金轮毂带轮胎装配结构

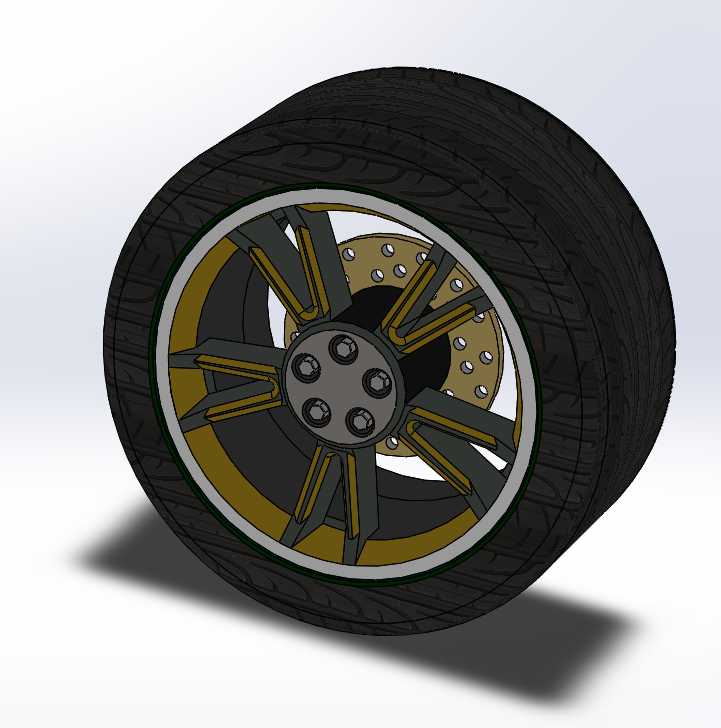

　　该车轮装配结构主要面向民用乘用车行走系统应用场景，作为整车与地面接触的核心承载部件，承担整车重量传递、行驶过程中驱动力与制动力矩输出、转向动作执行以及路面冲击缓冲的核心功能，直接影响整车行驶平顺性、操控稳定性与制动安全性能。设计阶段优先匹配家用紧凑型乘用车的安装边界，轮辋部分适配常规民用子午线轮胎，轮辐采用多辐条放射式布局，在辐条根部与轮辋衔接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳失效，辐条表面做了双色分层造型处理，在满足结构强度要求的前提下兼顾外观辨识度。轮毂中心的安装座设置了五个均匀分布的螺栓孔，匹配主流乘用车的五孔轮毂安装规格，中心定位孔尺寸符合对应车型的轴头配合公差要求，能够保证安装后车轮的回转精度，

　　减少高速行驶过程中的车轮抖动问题。装配结构中集成了通风式制动盘，制动盘与轮毂安装座同轴定位，制动盘表面设置多组圆周分布的散热孔与通风道，能够在连续制动工况下快速导出摩擦产生的热量，避免制动热衰减影响制动效果，制动盘的安装端面与轮毂安装面的平面度公差控制在合理范围内，保证制动盘安装后不会出现偏摆，减少制动踏板抖动与刹车片偏磨问题。轮胎部分采用常规民用轿车的胎面花纹设计，胎侧与轮辋的配合位置做了贴合的止口结构，保证充气后轮胎与轮辋的密封性能，避免行驶过程中出现漏气问题。整个装配结构的各部件配合关系清晰，轮辐的镂空设计既可以降低车轮整体的非簧载质量，提升悬架的响应速度，又能够为制动系统提供足够的通风散热空间，

　　在辐条与中心安装座的连接位置做了加厚处理，承受车辆起步、制动、过弯时产生的交变载荷，避免长期使用后出现辐条断裂的风险。轮辋的边缘设置了标准的轮胎安装止口，方便轮胎拆装作业，同时轮辋的宽度尺寸匹配对应规格轮胎的安装要求，保证轮胎安装后胎侧的变形量处于合理区间，兼顾轮胎的抓地性能与使用寿命。
