叶轮叶片自动转位机器人焊接工作站

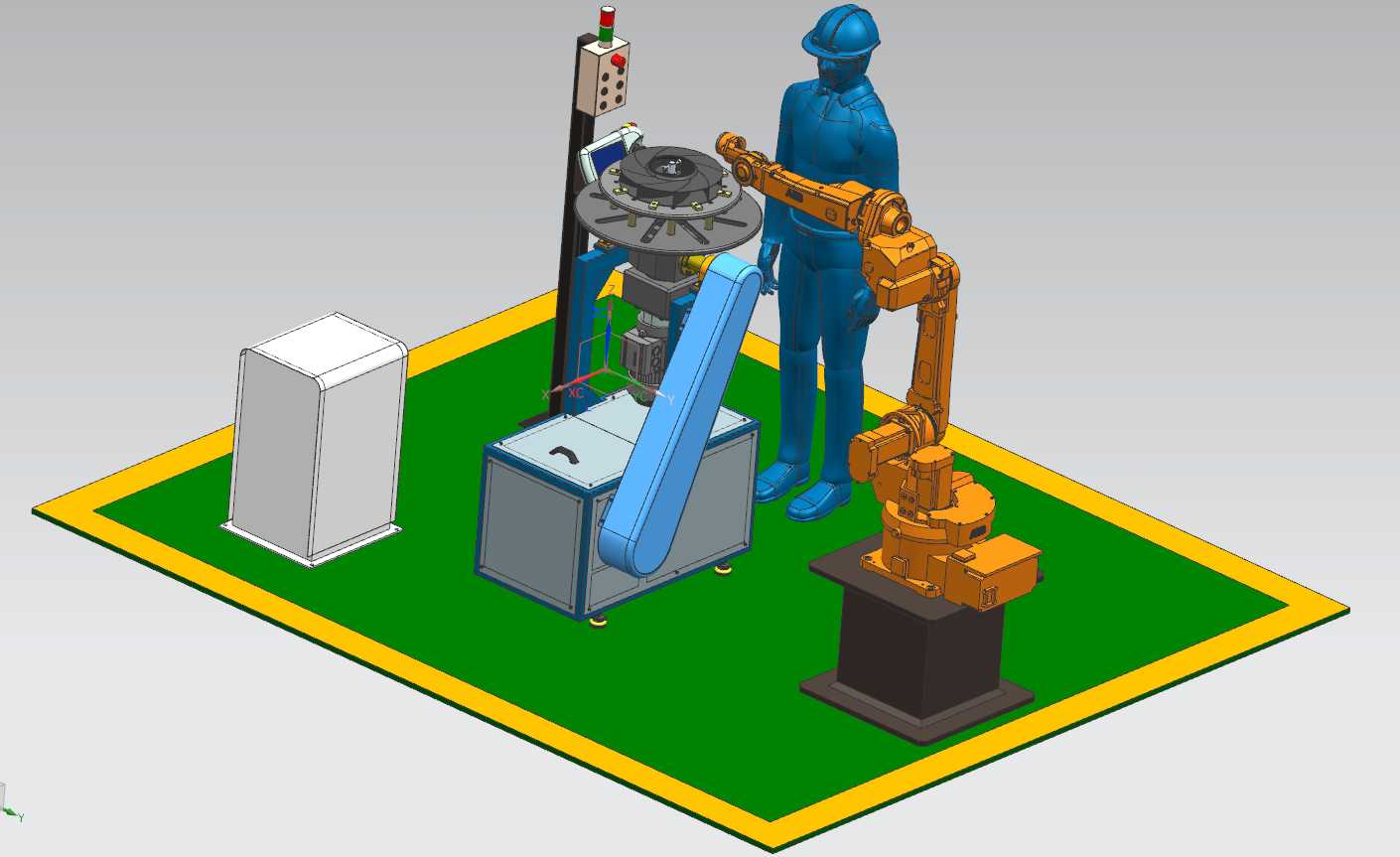

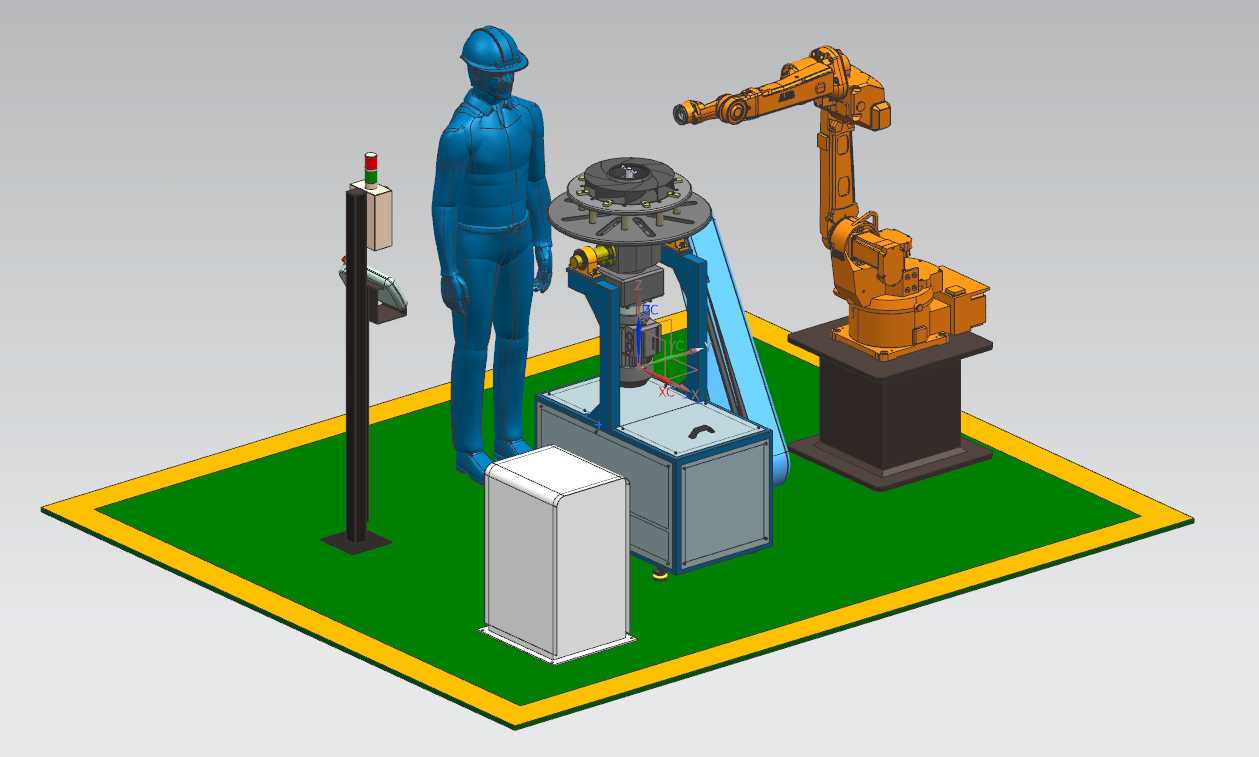

　　这套焊接工作站主要面向流体机械制造领域的叶轮类工件焊接工序，在泵阀、风机、水力发电装备生产车间的焊接工段应用十分广泛，可替代传统人工持焊枪作业的模式，解决叶轮叶片分布角度多、焊缝空间位置复杂、人工焊接一致性差、作业劳动强度大的实际生产痛点。整套设备的布局围绕作业可达性与操作安全性展开，核心执行单元采用六轴工业机器人，安装在固定式加高底座上，作业半径可完整覆盖转位工装上方的全部焊缝位置，机器人末端可适配氩弧焊、气体保护焊等多种焊接机头，满足不同材质叶轮的焊接工艺要求。工件承载部分采用多工位自动转位机构，可根据叶轮叶片的分布角度自动完成分度旋转，每次转位的重复定位精度可满足连续焊接的位置公差要求，无需人工反复拆装调整工件装夹角度，

　　转位机构下方设置封闭式柜体，内部集成转位驱动、传动组件与气路管线，避免焊接飞溅落入传动部件造成设备卡滞。现场操作侧设置带三色警示灯的操作立柱，集成启动、急停与状态指示功能，立柱安装位置处于操作人员的安全作业区间，与焊接作业区保持足够的安全距离，同时可清晰观察整个焊接过程。整套工作站的安装边界按照标准工业车间工位规划设计，地面采用带黄色警示边线的防滑安装平台，平台边缘预留设备维护与工件吊装的操作空间，电控柜独立布置在操作位侧方，既方便接线调试，也可避免焊接弧光、飞溅对电控元件造成损伤。设计过程中优先考虑了人机协同的作业逻辑，人工仅需完成叶轮毛坯的上下料装夹，后续的转位、焊接轨迹执行、工序切换全部由设备自动完成，

　　工装夹具可适配一定尺寸范围内的叶轮工件，更换夹头即可兼容不同规格的产品生产，减少产线换型的调整时间。设备的管线全部采用拖链内置布置，避免机器人运动过程中管线拉扯磨损，焊接区域的布局充分考虑了焊烟收集装置的安装位置，可配套车间除尘系统完成焊接烟尘的收集处理，符合车间职业健康防护的相关要求。
