带侧向抽芯结构的注塑模具三维设计

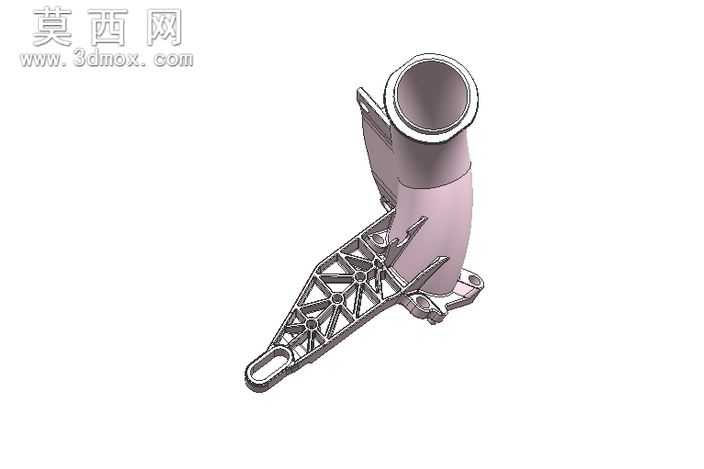

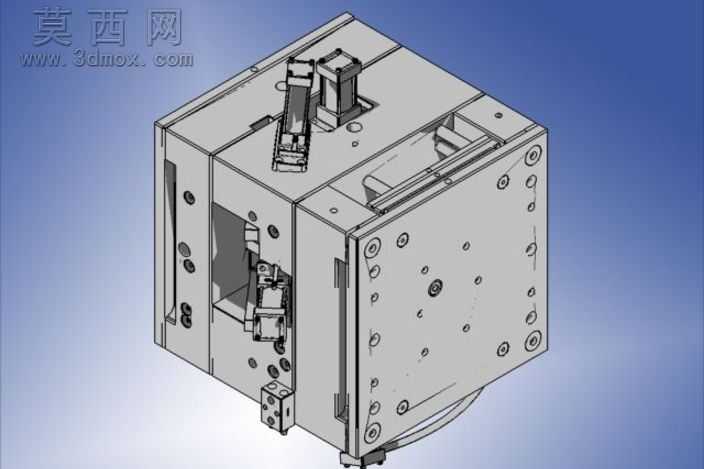

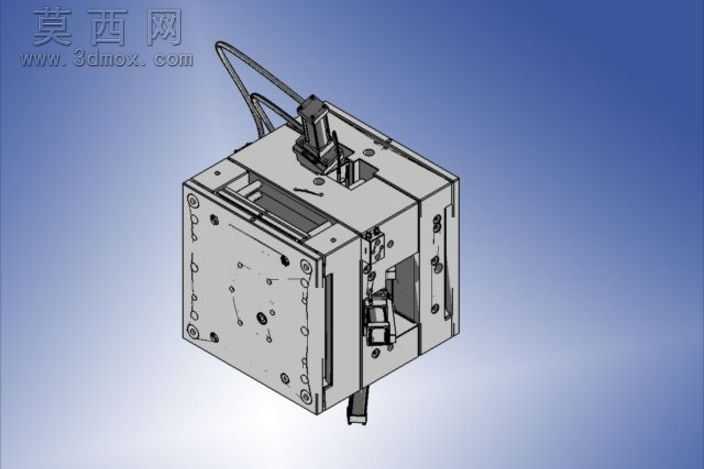

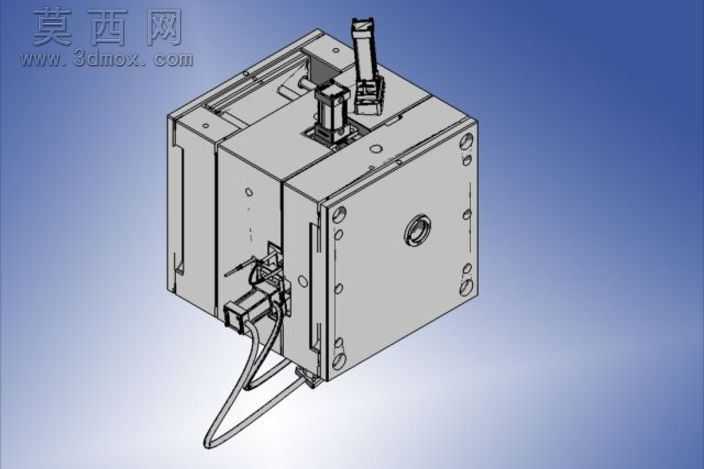

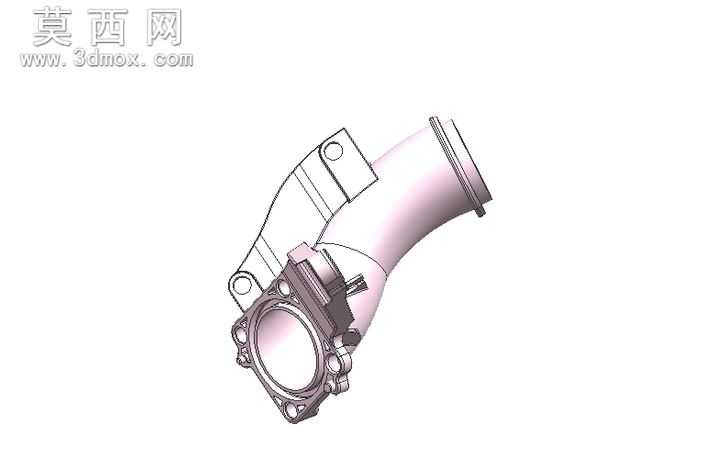

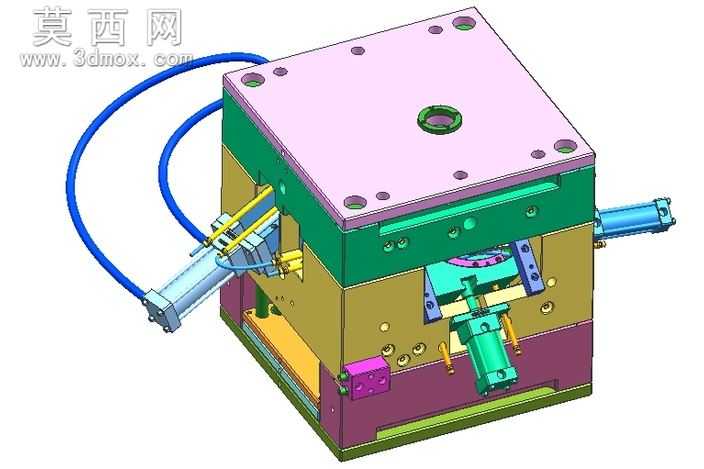

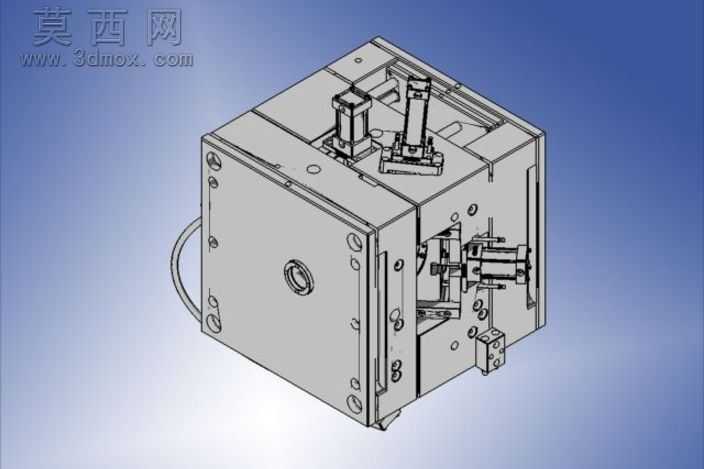

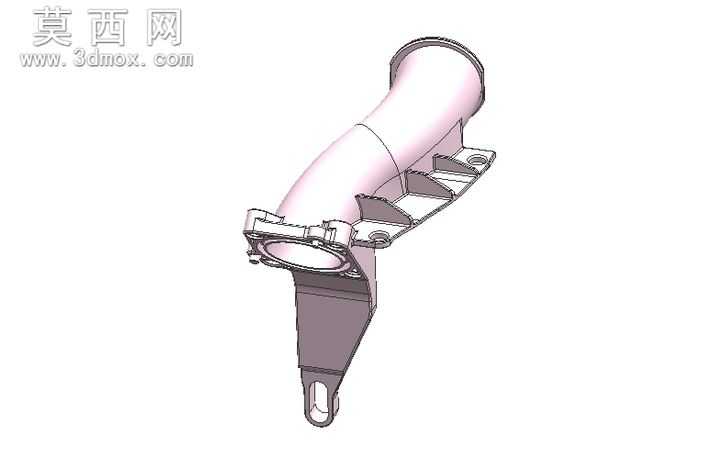

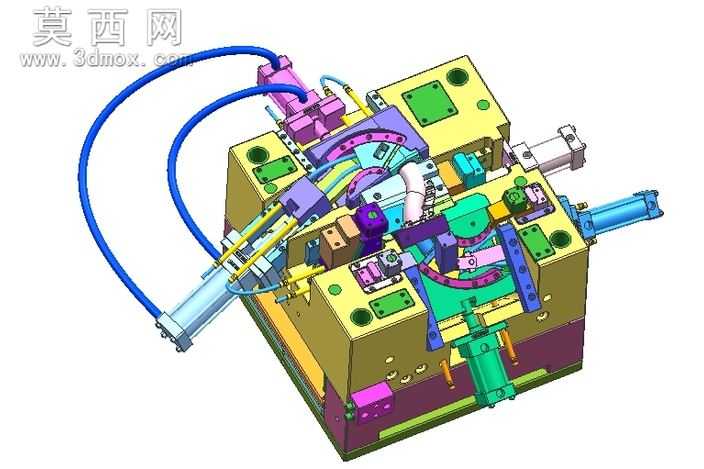

本套注塑模具采用三维参数化建模完成整体设计，建模过程中严格遵循注塑模具设计规范，对各个零部件的装配公差、配合间隙做了精准的参数化约束，确保各部件开合模动作无干涉。模型整体采用分层式模架结构，从上至下依次为定模固定板、定模板、动模板、动模垫板、顶出固定板、动模底座，各层板件通过定位销与紧固螺栓实现精准定位与牢靠连接。模具设置了多组侧向抽芯机构，侧抽芯滑块采用斜导柱驱动搭配液压油缸辅助定位的结构，针对产品侧面的倒扣特征实现侧向分型，抽芯行程经过精准计算，既保证倒扣特征完全脱出，又避免抽芯行程过长造成模具整体尺寸冗余。冷却系统采用环绕式水路设计，蓝色标识的冷却水管路分别布置在定模、动模以及侧抽芯滑块内部，水路走向贴合型腔轮廓，能够在注塑成型过程中实现均匀快速冷却，有效缩短成型周期，减少产品因冷却不均产生的翘曲、缩痕等缺陷。顶出机构采用多元复合顶出设计，搭配直顶、顶杆以及中心顶出部件，针对产品不同结构位置设置对应顶出力道，避免顶出过程中产品出现顶白、变形等问题。建模过程中对模具的开合模顺序做了运动仿真验证，依次完成合模、注塑、保压冷却、开模、侧抽芯动作、顶出产品、复位的全流程动作模拟，排查出运动过程中的潜在干涉点并对对应结构做了优化调整。各零部件的材质根据功能需求做了区分设置，模架部分采用标准模架钢材，型腔型芯采用高硬度模具钢，冷却管路采用耐腐蚀铜质配件，侧抽芯滑动部件添加了耐磨衬套结构，整体结构设计兼顾成型精度与生产使用寿命，可直接用于同类注塑产品的模具设计参考，也可作为模具结构教学的演示案例，帮助学习者理解复杂侧向抽芯注塑模具的动作逻辑与设计要点。
