层叠式注射成型模具结构设计

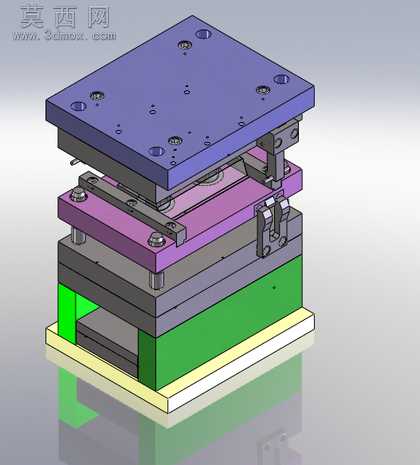

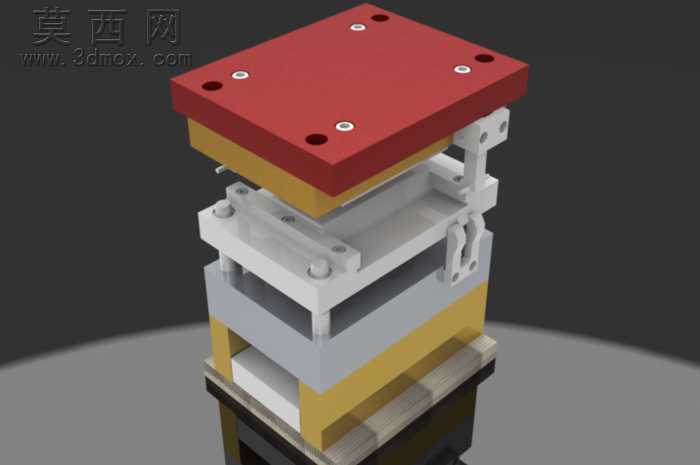

本套注射成型模具采用层叠式三板模结构设计，整体建模过程严格遵循注塑模具设计规范，在三维建模环境中完成了所有零部件的参数化绘制与整机装配，通过真实材质渲染还原了模具各部件的外观质感，不同模板采用差异化配色区分，便于快速识别各功能模块的位置与作用。从结构组成来看，模具自上而下分为定模固定板、流道推板、定模板、动模板、动模垫板、模脚与动模固定板七大主体板块，各板块之间通过精密导柱导套实现开合模过程的精准导向，避免合模错位影响塑件成型精度。侧向设置有滑块抽芯机构，搭配斜导柱驱动结构，可在开模过程中同步完成侧向型芯的抽离动作，无需额外增设独立抽芯驱动装置，有效简化了模具整体结构，降低了制造成本与后期维护难度。设计过程中重点考量了注射成型的工艺需求，浇注系统采用点浇口进料形式，可在开模时自动实现浇道凝料与塑件的分离，无需人工后续修剪浇口，大幅提升注塑生产的自动化程度。冷却系统沿型腔与型芯周边均匀排布循环水路，可在注射保压完成后快速带走型腔内的热量，缩短塑件冷却定型周期，同时保证塑件各部位冷却速率均匀，避免因冷却不均产生翘曲、缩痕等成型缺陷。顶出机构采用顶针板搭配均匀分布顶杆的结构，开模到设定行程后，注塑机推杆推动顶针板带动顶杆将成型完成的塑件平稳顶出，顶杆排布位置避开塑件外观面与装配配合面，保证顶出过程中塑件受力均匀无变形，同时不会在塑件外观面留下明显顶出痕迹。整套模型的所有零部件均设置了合理的装配公差与配合间隙，还原了真实模具的装配逻辑，开合模动作模拟顺畅无干涉，既可以作为注塑模具结构学习的参考案例，也可作为同类塑件注射模设计的结构参考模板，帮助设计人员快速理解层叠式注射模的工作原理与结构设计要点。
