四腔薄壁午餐盒注塑模具结构设计

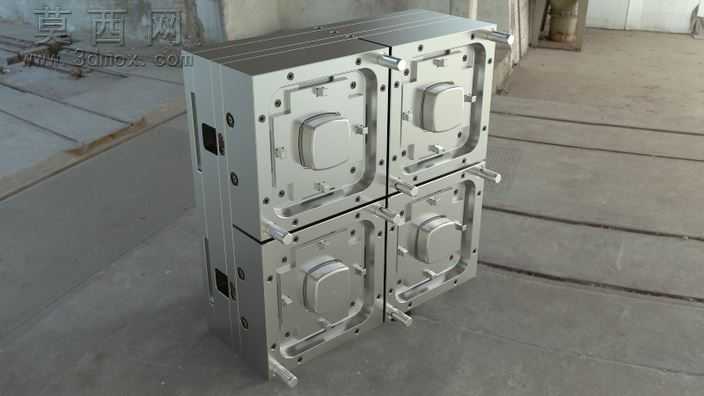

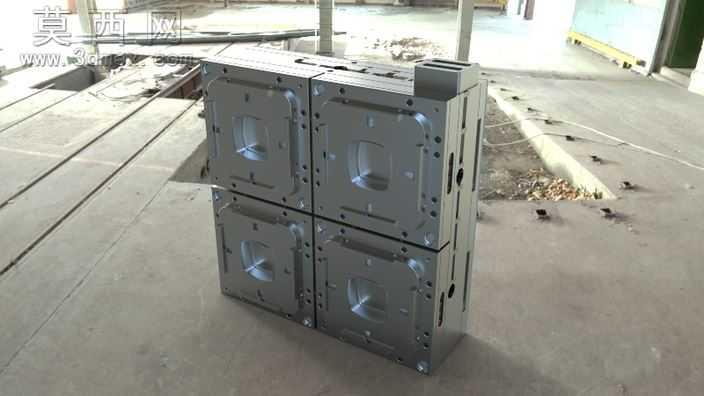

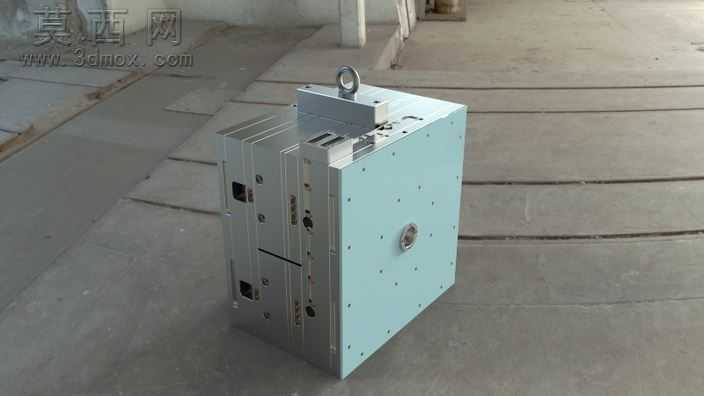

本套模型为四腔布局的薄壁午餐盒注塑模具，整体模架尺寸为930毫米×930毫米×645毫米，采用1出4的型腔排布设计，可在单次注塑循环中同时成型四个午餐盒制品，大幅提升薄壁包装类产品的批量生产效率。建模过程中针对薄壁餐盒的成型特性做了专项结构优化，整套模具包含超过550个独立设计的零部件，完整覆盖模架基体、型腔型芯、浇注系统、冷却回路、导向定位、顶出脱模、侧抽芯等全模块结构，所有零件的装配关系、配合公差均按照实际注塑生产的工艺要求完成设计，可直接用于模具加工的工艺参考。模型完整还原了模具的细节结构，型腔部分精准复刻午餐盒的外观轮廓与边角弧度，针对薄壁制品易出现的填充不足、翘曲变形问题，在浇注系统设计上采用平衡式流道布局，保证四个型腔的熔料填充压力、填充速度保持一致，避免不同型腔成型的制品出现尺寸偏差、重量差异过大的问题。冷却系统采用多回路随形水路设计，紧贴型腔型芯的成型表面布置，可在注塑保压完成后快速带走模腔内的热量，缩短制品冷却定型时间，同时保证模温均匀分布，减少薄壁餐盒因冷却不均产生的收缩变形、表面缩痕等成型缺陷。导向定位系统采用高精度导柱导套配合精定位结构，合模时可保证上下模、型腔型芯的对位精度，避免出现飞边、错模等影响制品外观质量的问题。顶出机构针对餐盒的薄壁结构设计了均匀分布的顶出点位，配合顶杆、推板的组合顶出方式，保证顶出力均匀作用在制品边缘，避免顶出过程中制品出现顶白、顶穿、变形等问题。整套模型结构完整、细节严谨，完整呈现了大型多腔薄壁注塑模具的设计思路与结构逻辑，可作为注塑模具设计学习、薄壁包装类模具开发的参考案例，帮助设计者掌握多腔模具的布局方法、薄壁制品成型的模具设计要点。
