墙插式通用USB充电插头三维设计

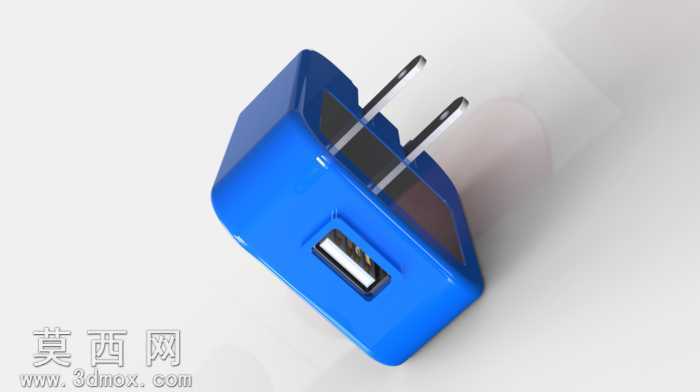

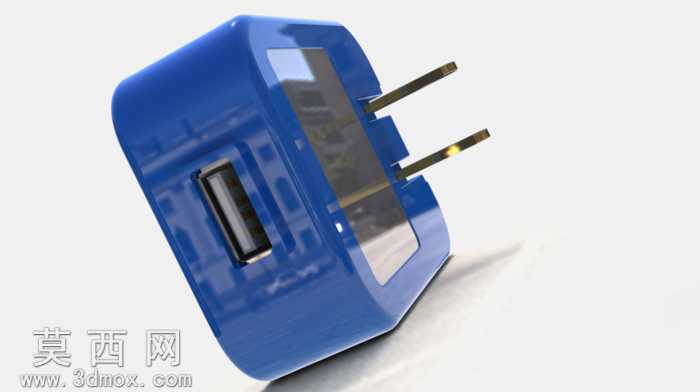

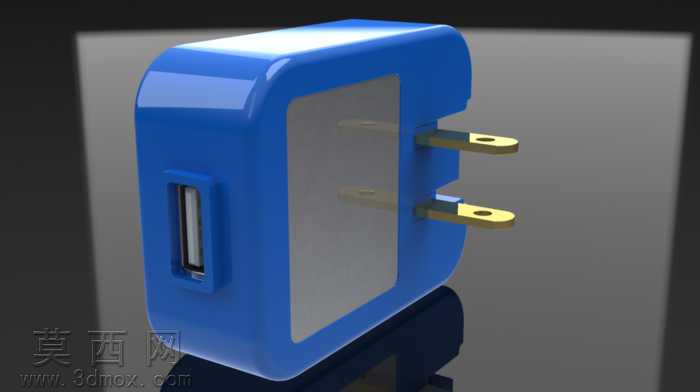

本作品为墙插式通用USB充电插头的三维设计成果，建模阶段依托SolidWorks平台完成全参数化尺寸驱动构建，严格遵循消费类电子配件的通用尺寸规范，对插脚间距、壳体壁厚、USB接口安装位等关键结构做了精准的尺寸约束，确保各部件装配后无干涉问题。建模过程中先绘制壳体的基础草绘轮廓，通过拉伸、倒圆角、抽壳等基础特征完成主体外壳的基础造型，对外壳边角做了大弧度圆角处理，既还原了消费电子产品圆润的握持手感，也避免了尖锐边角带来的使用安全隐患；插脚部分采用铜质导电件的标准尺寸建模，预留了与内部电路板连接的固定卡位，USB接口部分完全遵循通用USB-A型接口的行业标准尺寸，确保接口的通用性与插拔配合精度。材质与渲染阶段，外壳主体赋予亮面蓝色ABS塑料材质，调整材质的反射参数与粗糙度，还原亮面塑料光滑的高光质感与轻微的环境反射效果；插脚部分赋予黄铜金属材质，调整金属的漫反射、高光与金属度参数，还原铜质插脚略带哑光的金属质感；壳体中部的半透明区域赋予半透磨砂PC材质，调整折射参数与透明度，模拟半透塑料的朦胧透光效果；渲染时采用三点布光方案，主光源提供主要照明与高光，辅助光源弱化暗部死黑，环境光提供均匀的环境反射，最终渲染图清晰呈现产品的外观质感与结构细节。结构设计上采用上下壳扣合的装配结构，预留了内部电路板、导电弹片的安装空间，插脚与壳体的衔接处做了加强筋结构设计，提升插脚的抗弯折强度，USB接口的安装位做了定位卡槽设计，确保接口安装后位置精准不松动，整体结构紧凑合理，完全符合墙插式充电器的实际生产装配逻辑，可作为产品外观验证、结构手板制作的参考模型使用。
