带内置导流叶片的一体式轮辋结构设计

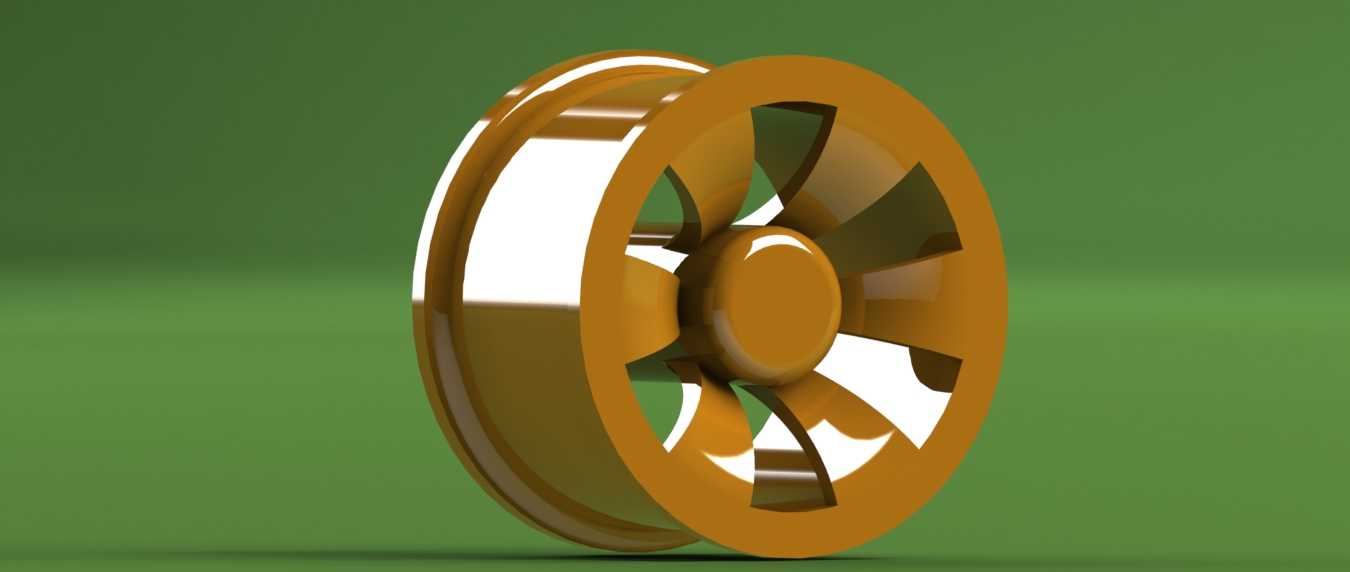

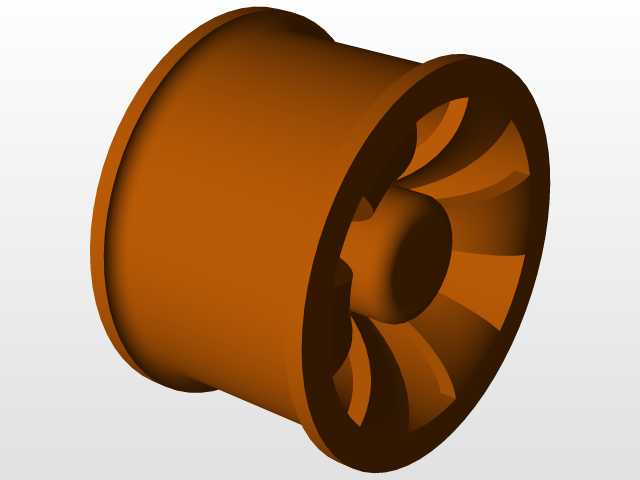

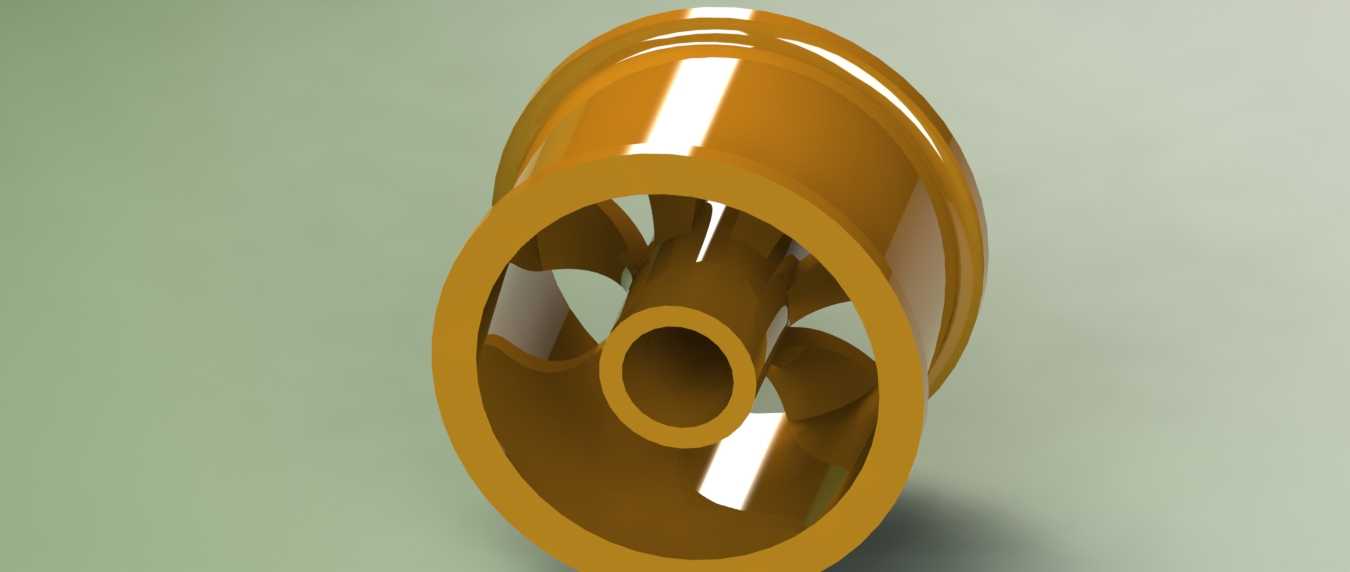

　　这款轮辋结构在常规轮辋的基础上做了集成化设计，将中心轴套与外圈轮辋通过周向均匀分布的导流叶片连为一体，没有额外的辐条拼接结构，整体为一体式回转构型，在做三维建模时需要优先保证各回转面的同轴度公差，避免后续装配出现偏摆问题。从实际应用场景来看，这类带内置导流结构的轮辋多用于需要兼顾轮体支撑与气流导向的小型轮组设备上，比如小型通风设备的叶轮轮架、轻载输送线的导向轮、小型代步工具的轮组支撑结构，部分对散热有要求的旋转轮组也会采用这类结构，叶片在轮体转动时可以带动周边气流流动，带走相邻部件运转产生的热量。设计时首先要明确安装边界，中心轴套的内孔尺寸需要匹配对应规格的转轴，轴套的长度要略宽于外圈轮辋的轴向宽度，

　　保证装配时轴套端面可以与轴承内圈完全贴合，避免轮体轴向窜动；外圈轮辋的外圆面需要根据配套的外圈包覆件尺寸做公差控制，如果是包覆橡胶轮面，外圆面可以做细微的滚花结构提升包覆附着力，如果是直接作为滚动接触面，外圆面的粗糙度需要控制在Ra1.6以内，降低滚动过程中的磨损。周向分布的导流叶片采用等厚圆弧构型，每个叶片的型线从中心轴套外圆平滑过渡到轮辋内圈，叶片的倾斜角度需要结合实际使用的转速区间调整，当轮辋随轴转动时，叶片可以顺着转动方向引导气流，不会产生额外的风阻噪音，同时叶片的厚度需要满足强度要求，在承受额定径向载荷时不会出现形变断裂，建模时可以先做单个叶片的特征，再通过圆周阵列完成整周叶片的排布，

　　阵列时需要保证每个叶片的间距误差控制在0.1mm以内，避免轮体转动时出现动平衡问题。轮辋的两侧端面做了小尺寸的倒角处理，既可以去除加工毛刺，也能在装配外圈包覆件时起到导向作用，中心轴套的内孔两端也做了倒角，方便转轴穿入装配，不会刮伤转轴表面。这类一体式结构相比传统的辐条式轮辋，整体刚性更好，在轻载高速转动的场景下稳定性更强，同时集成的导流叶片不需要额外加装导流结构，能减少整体设备的零件数量，降低装配复杂度。在做结构校验时，需要重点校核叶片与轴套、轮辋连接位置的应力集中情况，对连接位置做小圆角过渡，避免长期受交变载荷出现疲劳断裂，同时要根据实际使用的载荷大小调整轮辋的壁厚，在保证强度的前提下尽可能控制整体重量，降低转动时的惯性负载。
