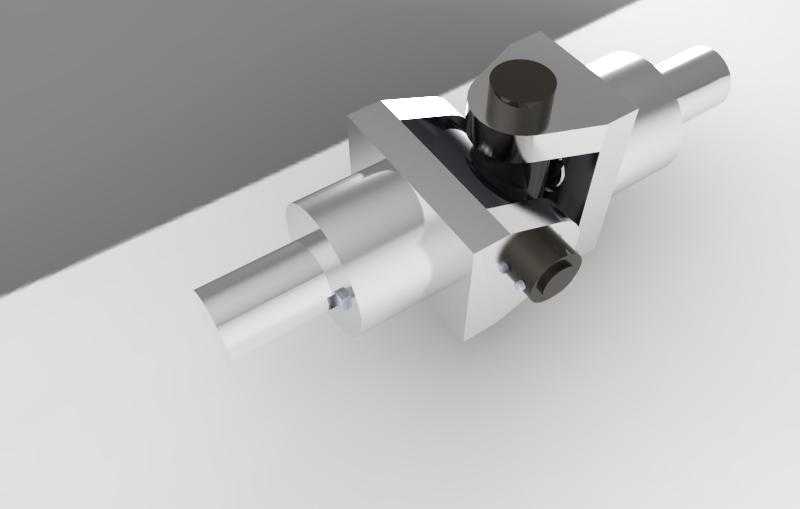

教学演示用十字轴式万向联轴器结构

十字轴式万向节作为变角度动力传递的核心铰接部件，在多轴系动力传输场景中承担着补偿两轴间角度偏差、持续传递扭矩的关键作用，常见于需要轴系存在相对角位移的传动布局中，比如转向操纵机构、分动箱动力输出端、长距离传动轴的分段连接部位，可在两轴轴线不共线、存在动态夹角变化的工况下维持稳定的动力传输，避免轴系因安装偏差或工作中相对位移产生附加载荷，大幅降低轴系的疲劳损坏概率。

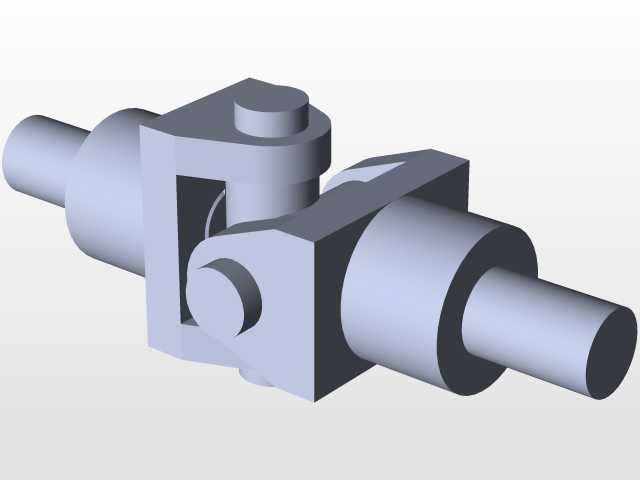

从结构设计逻辑来看，该万向节采用经典的十字轴铰接布局，两个叉形接头分别与待连接的轴端配合，十字轴的四个轴颈通过铰接副分别嵌入两个叉头的安装孔内，实现两个轴端之间的多自由度转动补偿。设计过程中需要重点控制叉头耳孔与十字轴轴颈的配合间隙，间隙过大会导致传动回程误差增大，高速传动时产生明显冲击振动，间隙过小则会增大铰接部位的摩擦阻力，甚至在工作温升后出现卡滞问题。十字轴的轴颈根部做了圆弧过渡处理，可有效降低应力集中系数，避免交变扭矩作用下出现根部断裂失效。

在安装边界层面，该万向节的两个轴端采用等直径圆柱轴伸设计，可直接与配套的轴套或带座轴承配合安装，安装时需要保证两端连接轴的折角不超过万向节允许的最大工作夹角，否则会大幅缩短十字轴铰接副的使用寿命，同时单万向节传动存在输出轴转速周期性波动的特性，在有恒定转速传动需求的场景中，通常需要成对使用双万向节结构，通过合理布置中间轴的相位与夹角，抵消转速波动带来的传动不平稳问题。

从实际使用特性来看，该万向节结构紧凑，铰接部位转动灵活，可直观展示万向传动的基本运动原理，适合作为机械原理教学的演示结构，帮助学习者理解角位移补偿传动的工作逻辑，也可直接用于低载荷、低转速的小型传动机构中，实现小扭矩的变角度动力传递。叉形接头的外形做了切削减重处理，在保证结构强度的前提下降低了整体转动惯量，减少高速摆动时的惯性冲击，十字轴的端面预留有润滑注油通道，可定期向铰接摩擦面补充润滑脂，降低铰接副的磨损速率，延长部件的整体使用寿命。
