汽车行走系统轮轴带轮胎装配结构设计

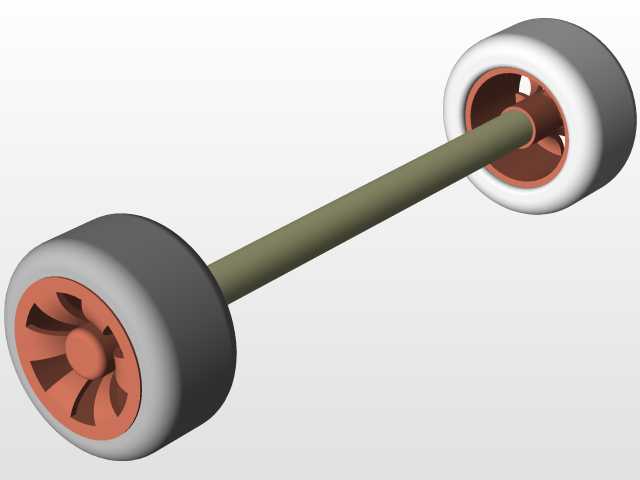

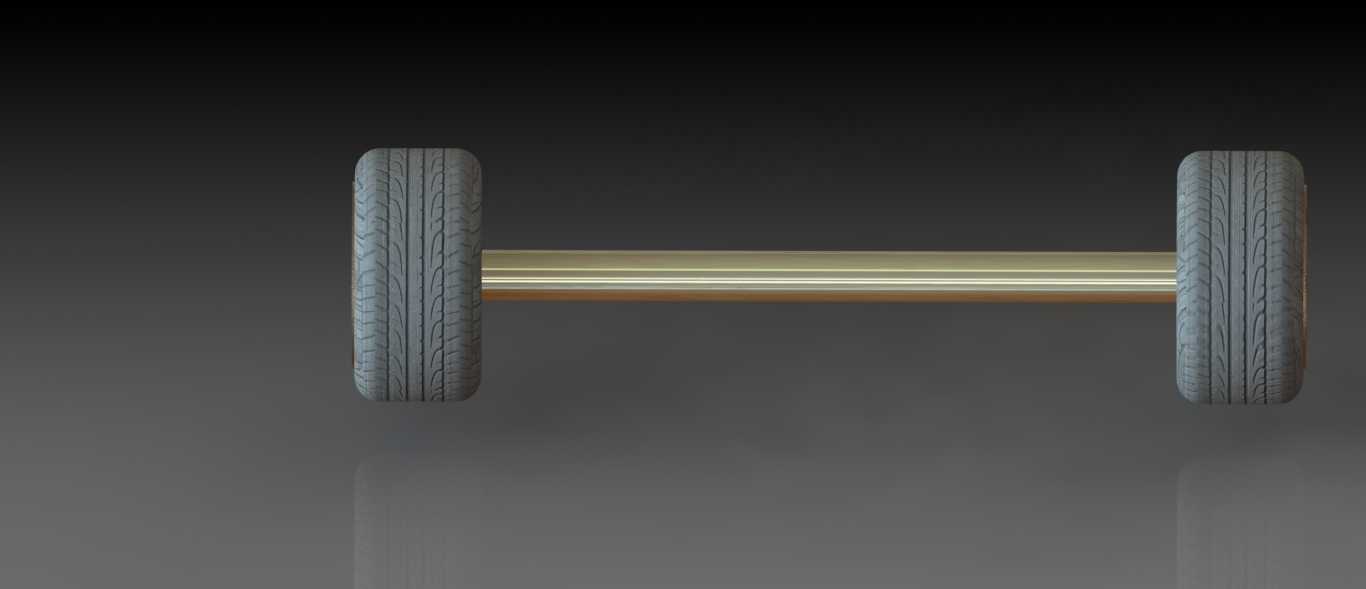

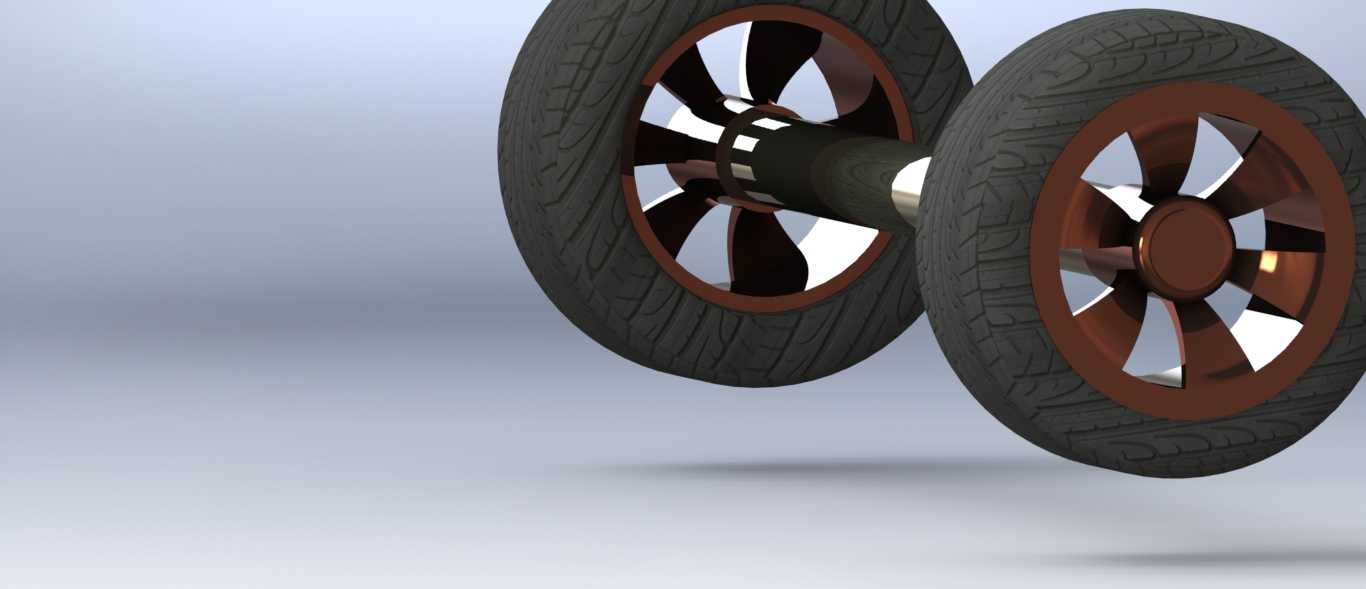

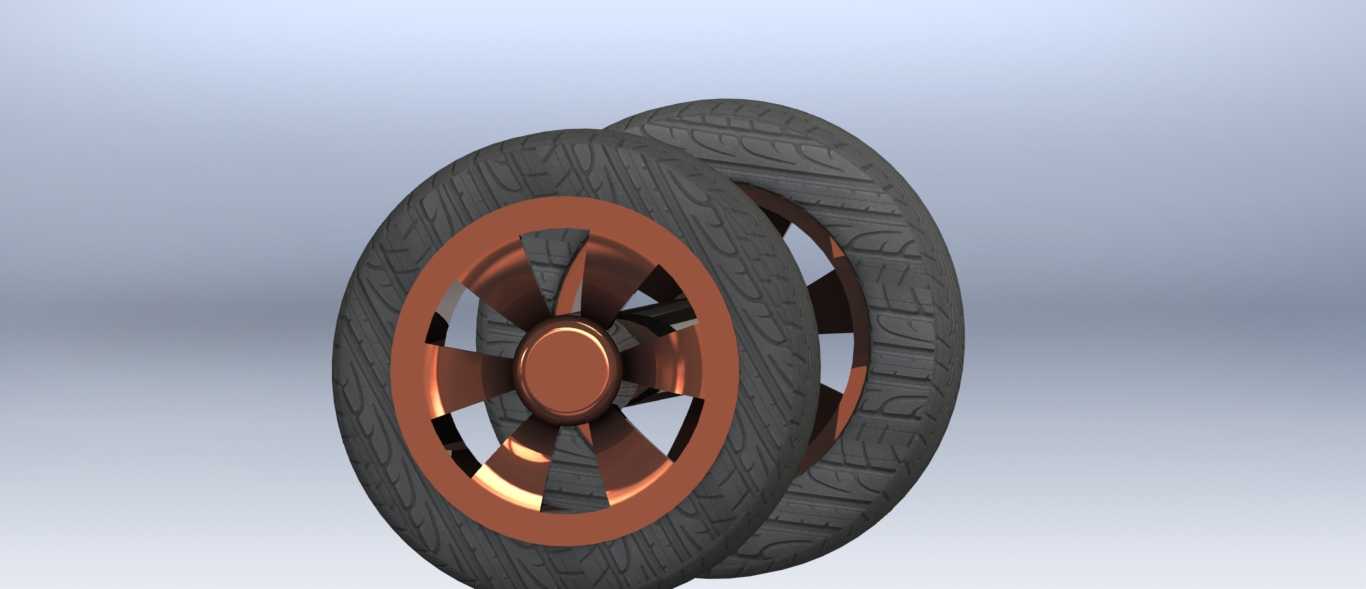

　　这套轮轴装配结构主要面向民用乘用车的非驱动轮位应用场景，作为底盘行走系统的核心承载部件，需要同时承担车身垂直载荷传递、行驶过程中滚动导向、以及路面冲击缓冲的多重功能。在实际装车场景中，该总成需要匹配悬架下摆臂、转向节以及制动系统的安装接口，轮轴本身作为核心承力件，采用阶梯轴结构设计，不同轴段分别对应轮毂轴承内圈定位、轮辋安装面贴合、锁紧螺母限位的功能需求，轴肩位置做了圆角过渡处理，避免应力集中导致的交变载荷下疲劳断裂问题。配套的轮胎采用民用乘用车子午线胎的典型胎面花纹设计，胎面的纵向排水槽与横向切槽可以在湿滑路面行驶时快速破除水膜，提升抓地性能，胎侧的弧度设计兼顾了行驶缓冲能力与侧向支撑刚度，匹配的轮辋采用多辐式结构，

　　辐条的倾斜角度既考虑了铸造工艺的拔模需求，也在保证结构强度的前提下预留了制动盘散热的气流通道，轮辋与轮胎的配合面做了精准的止口设计，确保充气后轮胎与轮辋的密封可靠性，避免高速行驶时出现轮胎脱圈的风险。设计过程中优先考虑了安装边界的适配性，轮轴两端的安装轴径公差按照过渡配合要求设定，既保证轴承压装后的定位精度，也方便后期维修拆卸，轮辋的安装孔位分布圆直径、螺栓孔尺寸都对应常规乘用车的轮毂安装标准，不需要额外改制就可以适配同规格的车型底盘。整个装配的同轴度公差控制在合理范围内，避免高速行驶时出现车轮偏摆、抖动的问题，轮胎与轮轴的装配间隙预留了轮胎受热膨胀的余量，不会在长时间高速行驶后出现轮胎卡滞的情况。轮辋的辐条背面做了减重槽设计，

　　在不降低结构强度的前提下降低了整个车轮总成的非簧载质量，能够有效提升悬架的响应速度，改善车辆行驶的操控性与平顺性。胎圈位置的钢丝圈结构在模型中做了对应体现，保证轮胎与轮辋配合位置的刚性，避免大扭矩输出或者紧急制动时轮胎与轮辋出现相对滑转。
