多体结构机械零件工程建模参考图纸

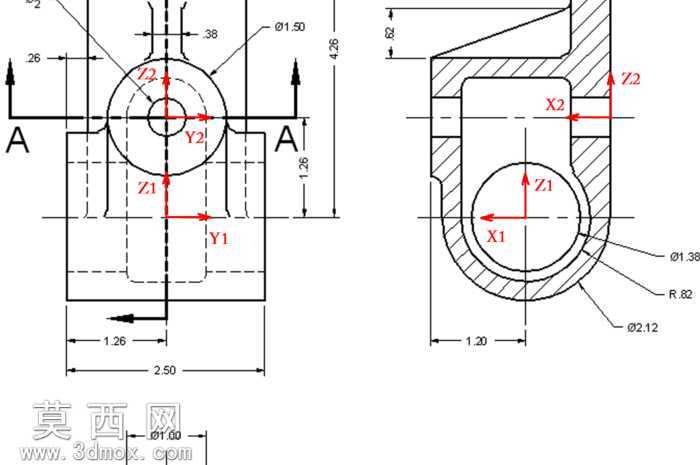

本次建模参考的是典型多体组合式机械构件，整体采用上下同轴异径的环形腔体组合结构，建模过程依托多实体建模逻辑开展，首先梳理两个正交方向的工程视图标注信息，主视方向清晰标注了构件的整体长宽尺寸、上下环形结构的中心距、各孔位的直径参数、壁厚尺寸以及倒角圆角参数，侧视剖面视图则明确了构件的内部腔体形态、壁厚分布、上下腔体的衔接结构、外轮廓的圆弧过渡尺寸。建模初始阶段先绘制两个正交基准面的草绘轮廓，以两个环形结构的中心为坐标原点建立基准坐标系，分别绘制上下环形结构的截面轮廓，通过凸台拉伸生成基础实体，针对上下腔体的衔接区域，采用多实体布尔运算的方式完成结构合并，同时处理衔接处的圆角过渡，避免应力集中问题。针对构件上的安装孔位，按照标注的定位尺寸确定孔中心坐标，采用切除拉伸命令生成通孔结构，对孔口位置按照标注的倒角参数添加倒角特征，还原工艺设计要求。剖面视图中明确的壁厚参数通过抽壳命令结合局部壁厚调整实现，保证内外轮廓的尺寸精度与图纸标注完全匹配，外轮廓的R82圆弧过渡、直径12.12的外圆、直径1.38的内孔等细节特征，均严格按照标注尺寸逐一构建，确保形位精度符合工程要求。建模过程中同步验证各尺寸的关联性，比如上下环形结构的中心距1.26、下部腔体宽度2.50、上部腔体宽度1.20等关键尺寸，均添加尺寸约束与几何约束，避免建模过程中出现参数错位。完成实体建模后，对照工程图的视图标注逐一核查特征完整性，包括所有标注的线性尺寸、直径尺寸、圆角尺寸、倒角尺寸，确保模型与二维工程图的表达完全一致，该建模过程充分体现多实体建模在组合式腔体零件设计中的优势，可通过拆分实体分别编辑再组合的方式，高效处理复杂衔接结构的建模需求，同时保证各部分结构的尺寸精度与设计意图匹配，为后续的工程分析、加工制造提供精准的三维模型基础。
