造纸生产线用不锈钢纸机蒸箱结构

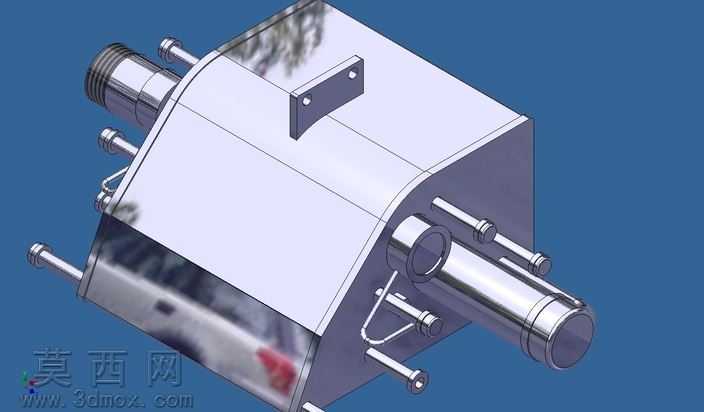

本纸机蒸箱三维模型采用Autodesk Inventor软件完成全参数化建模，整体以长网造纸机配套的蒸汽蒸煮箱体为设计原型，建模过程严格遵循造纸设备的实际装配逻辑，对所有外露接口、安装结构、附属管路进行1:1等比例还原。模型外观采用镜面不锈钢材质进行渲染，金属表面添加了真实的环境反射效果，还原工业不锈钢设备的哑光金属质感，所有金属管路的接口螺纹、法兰盘安装孔位均做了精细化建模，未做过度简化处理。结构设计上，主体箱体采用斜顶式密封腔体结构，顶部设置带安装孔的固定吊耳，用于设备在造纸机机架上的吊装固定；箱体侧面分布多组不同管径的蒸汽进出管路，每根管路都配套设置了定位销轴与快装接口结构，兼顾蒸汽输送的密封性与现场拆装维护的便捷性；腔体侧面额外设置了辅助支撑弯管结构，用于连接外部蒸汽控制管路，避免管路长期受震动出现接口松动问题。设计思路围绕长网造纸机的纸页蒸煮工艺需求展开，重点优化了箱体内部的蒸汽流通路径，通过多接口的分布式管路设计，让蒸汽能够均匀作用于行进中的纸幅，提升纸页蒸煮过程中的受热均匀性，避免出现局部蒸煮不足或过蒸的问题；整体结构采用一体化焊接式箱体的设计逻辑，减少不必要的拼接密封面，降低高温蒸汽工作环境下的泄漏风险，所有外露的安装结构都做了圆角过渡处理，避免安装过程中出现尖锐边角划伤操作人员的问题。模型渲染阶段采用蓝色工业展示背景，通过三点布光突出不锈钢材质的金属光泽与结构轮廓，清晰展示各管路的分布位置与安装朝向，方便技术人员快速理解设备的装配关系与安装逻辑，可直接用于造纸设备的方案展示、结构校核以及生产加工参考。
