特伦德齿轮传动组合机构三维设计

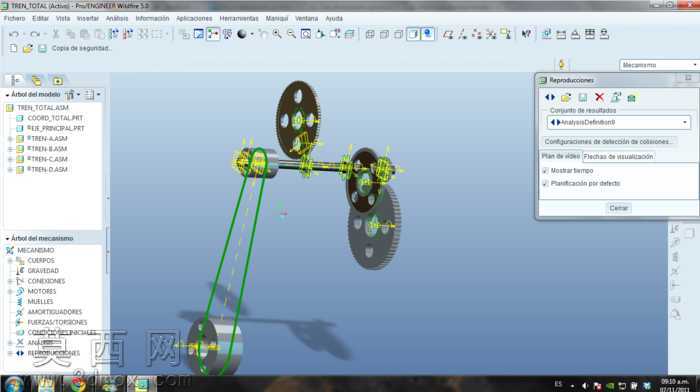

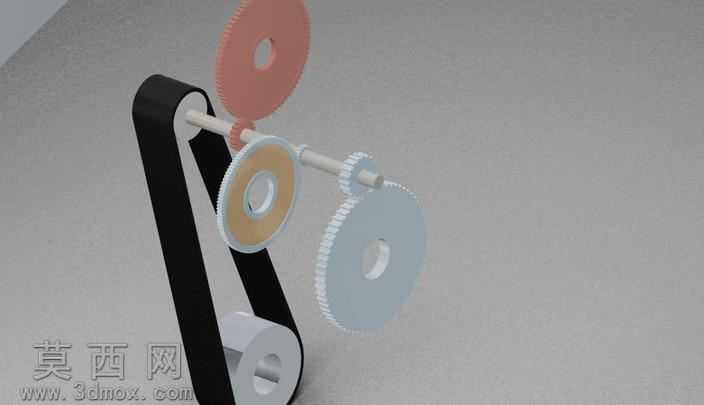

本作品为齿轮与带传动组合的机械传动机构三维建模成果，整体建模过程严格遵循机械设计原理完成，首先对传动方案进行拆解梳理，明确各级传动的动力传递路径：动力输入端通过同步带轮与平带组合完成一级减速传动，带轮与主动轴采用过盈配合实现周向固定，轴段处设计有轴肩结构完成带轮的轴向定位，避免传动过程中出现轴向窜动。带传动输出端的主动轴上依次安装有不同模数、齿数的圆柱直齿轮，各级齿轮之间按照标准中心距完成装配，齿廓部分严格按照渐开线圆柱齿轮的参数化建模逻辑生成，保证齿形的啮合精度，避免后续运动仿真过程中出现干涉卡顿问题。建模过程中对所有零件的细节特征进行了还原：齿轮的轮毂、轮辐、键槽结构均按照机械设计标准绘制，平带的张紧结构、轴端的挡圈固定结构也完整呈现，不同零件分别赋予了差异化的材质属性：金属齿轮部分赋予哑光钢材质，表面添加细微的磨砂质感还原真实机加工零件的表面效果，传动平带赋予黑色橡胶材质，添加轻微的纹理与反光特性区分于金属零件，轴类零件赋予亮面金属材质，通过材质差异清晰区分不同功能的零件，提升模型的辨识度。整体装配过程严格按照实际机械装配的逻辑完成，添加了同轴、重合、齿轮啮合、带传动配合等装配约束，保证机构可以按照真实的传动比完成运动传递，可直观展示带传动与齿轮传动组合的动力传递过程，清晰呈现不同传动形式的布局特点与结构特征，可用于机械原理教学演示、传动方案验证等场景，帮助理解多级传动的结构组成与运动逻辑。
