渐进式钣金冲压工装结构设计

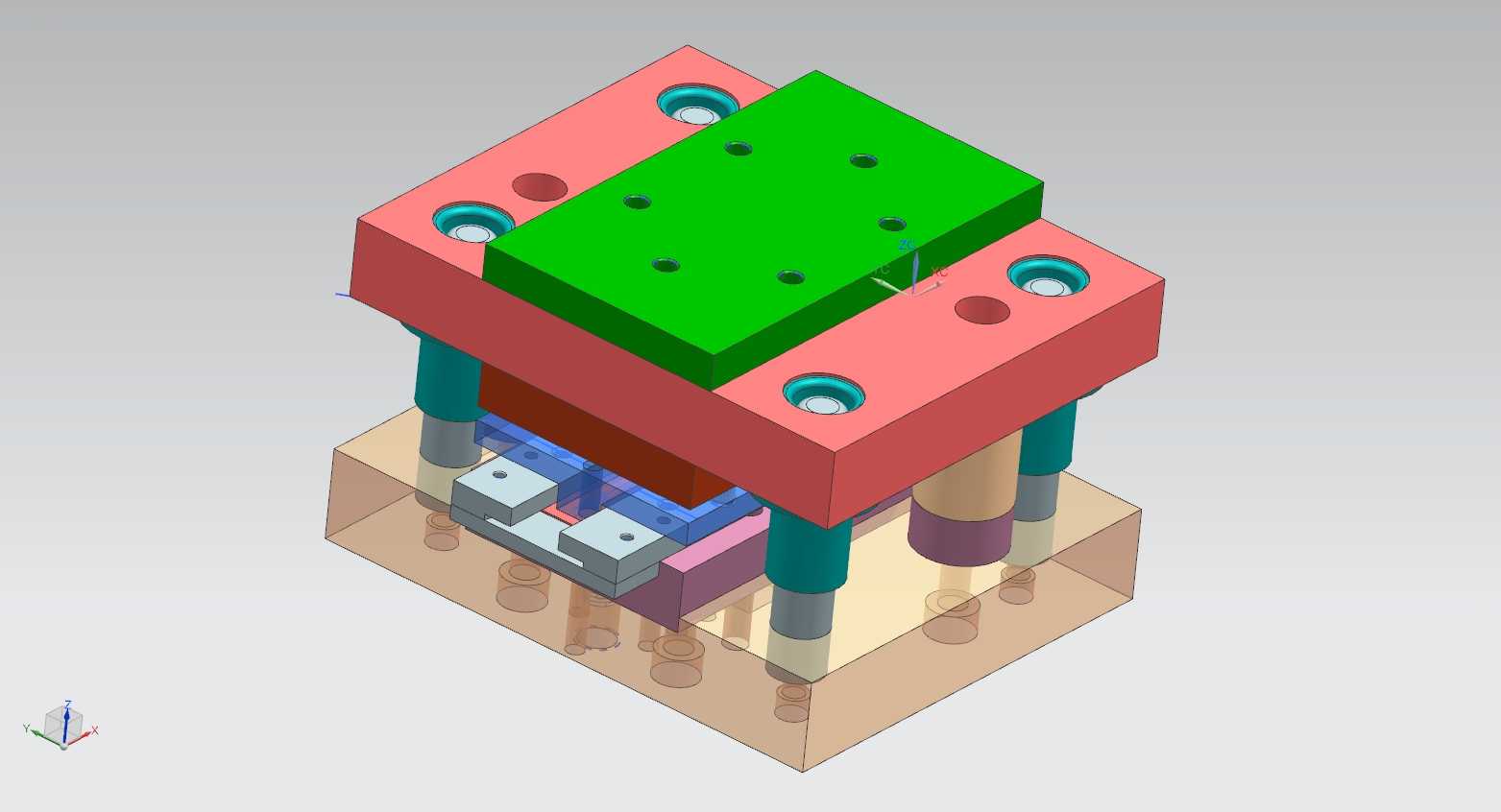

这套渐进式冲压结构主要面向中小尺寸钣金件的连续冲压加工场景，适配常规开式机械压力机的安装接口，可在单次滑块行程内完成多道成型工序，减少单工序模的多次定位误差，提升批量钣金件的加工一致性。从结构布局来看，上下模座采用标准模架搭配导柱导套导向，导柱沿模座四角对称布置，合模过程中可承受侧向冲裁力，避免上下模错位啃模，模座上的安装孔位匹配常规压力机的T型槽间距，无需额外加工过渡板即可完成装夹。上模部分设置多组凸模固定工位，可根据钣金件的工艺排布冲定位孔、切边、折弯、成型，各凸模的入模量根据工序顺序做差速设计，先完成冲裁定位再进行成型作业，避免工序干涉；卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，可在开模时抱紧板料随上模上行，防止板料随凸模带起变形。下模部分对应设置凹模镶块、定位销以及浮料销，浮料销可在开模状态下将半成品抬离凹模面，配合自动送料机构即可实现连续送料作业，无需人工手动移位。设计过程中重点考虑了成型工序的力系平衡，将冲裁力较大的工位布置在模座中心区域，减少偏载对导柱导套的磨损，各成型工位的避让间隙按照钣金料厚的1.1倍预留，避免成型过程中出现挤料拉伤。模架的闭合高度、开模行程均适配常规16吨到63吨开式压力机的参数范围，安装时只需调整压力机滑块闭合高度即可匹配作业需求，无需对设备做额外改造。下模座设置的废料漏料孔直接连通压力机工作台落料口，冲裁产生的边角废料可直接滑落，无需频繁停机清理。整套结构的导向部件采用可拆卸式设计，导套与模座采用过盈配合加止转销固定，长期使用出现磨损后可单独更换导柱导套，无需更换整套模座，降低后期维护成本。
