表带减量冲压加工工装结构设计

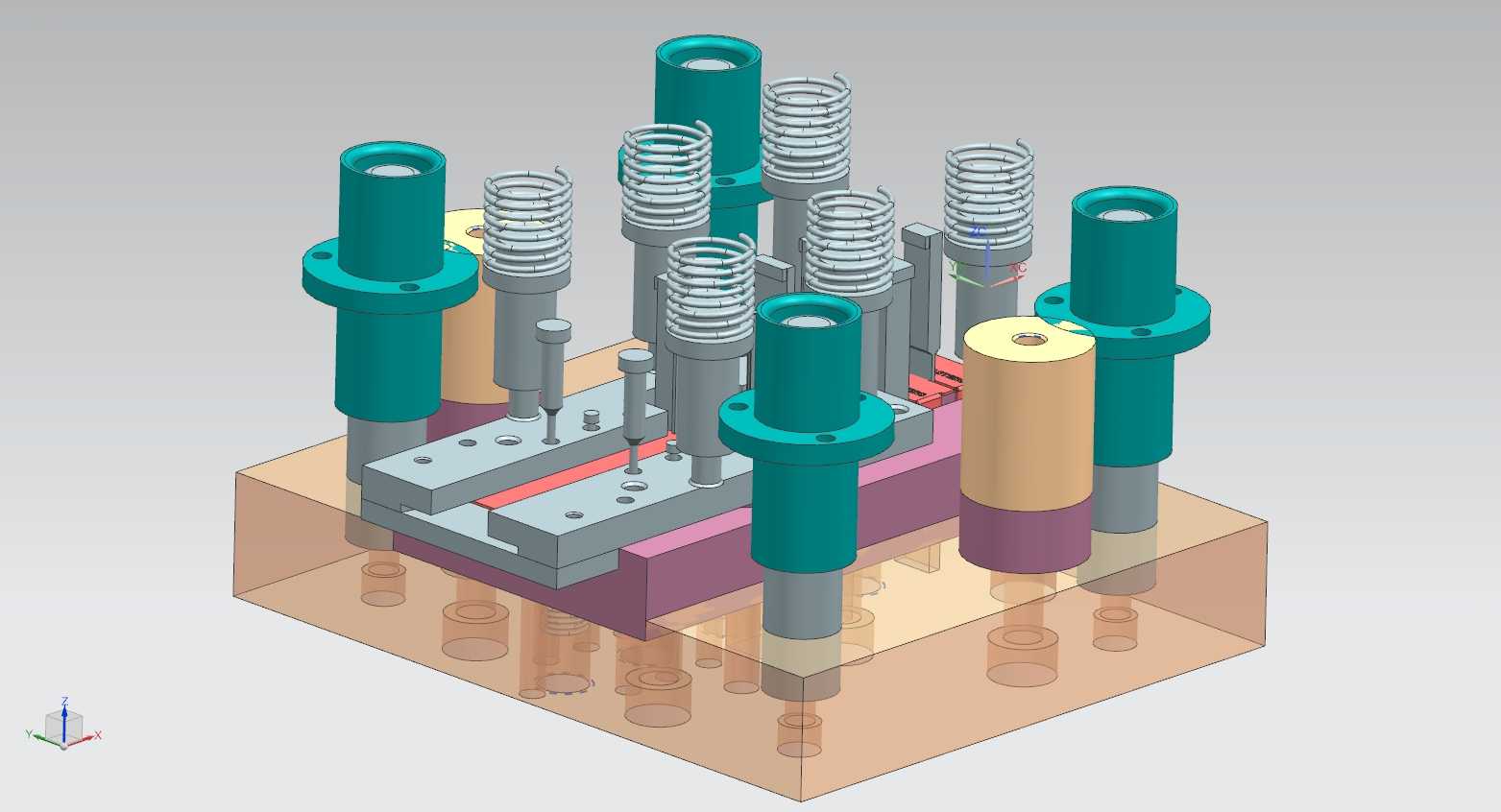

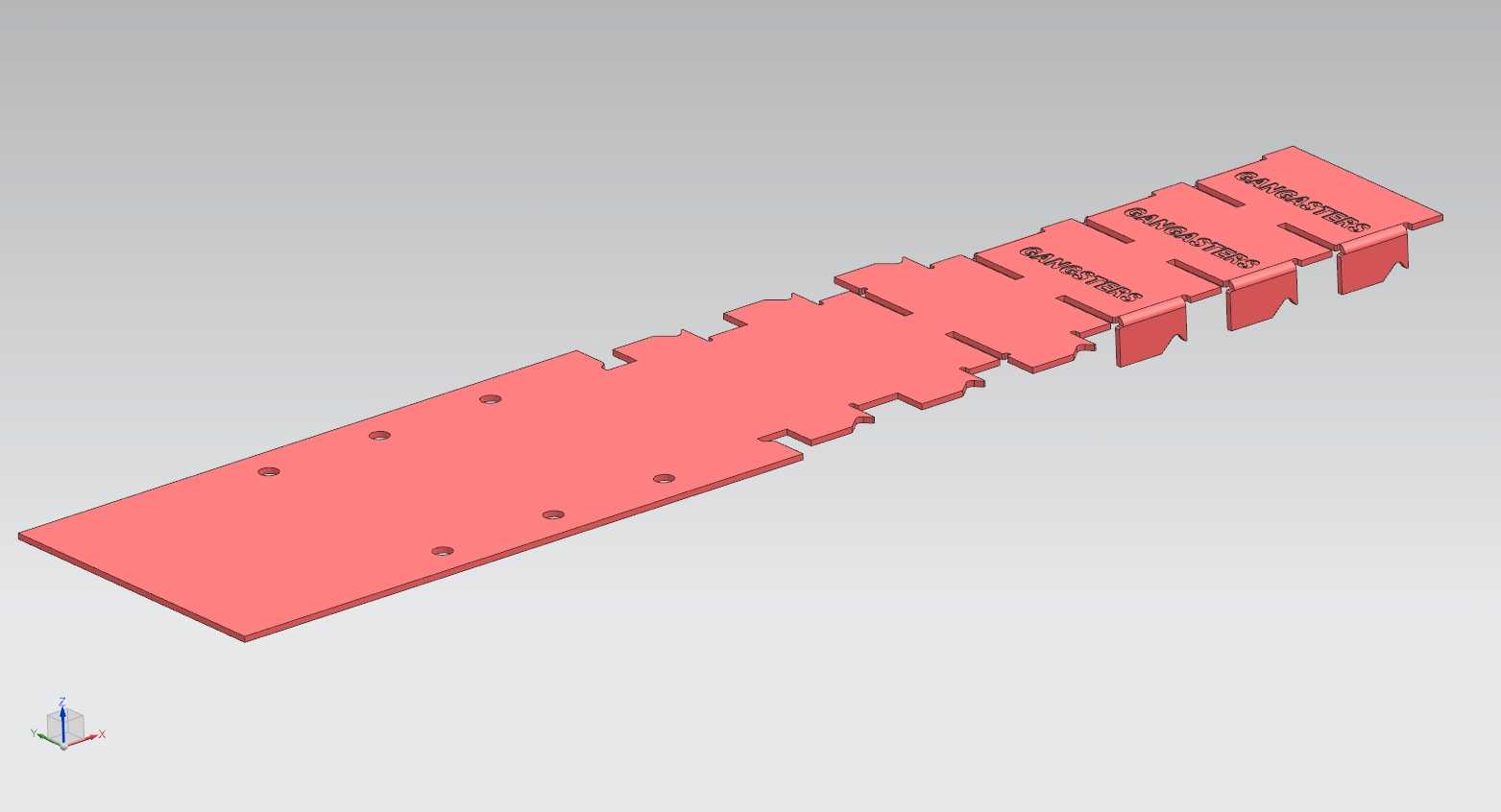

　　这套冲压工装主要面向腕表金属表带的批量减量加工场景，在腕表零部件生产环节中，表带链节的厚度修整、余量去除是决定佩戴贴合度与装配精度的关键工序，传统铣削加工效率低、耗材成本高，采用冲压方式完成减量作业可将单工序加工节拍压缩至秒级，适配表带零件的大批量连续生产需求。从功能设计来看，该工装针对表带薄壁零件的加工特性做了专项适配，冲压工作区域设置了定位挡块与仿形压料结构，可适配不同宽度规格的表带链节装夹，避免冲压过程中零件偏移导致的加工尺寸超差；冲头采用分段式刃口设计，可根据减量需求调整单次冲压的切削深度，既能完成整段表带的均匀减薄，也可针对链节连接位做局部余量去除，压料板与下模的贴合间隙控制在0.02mm以内，

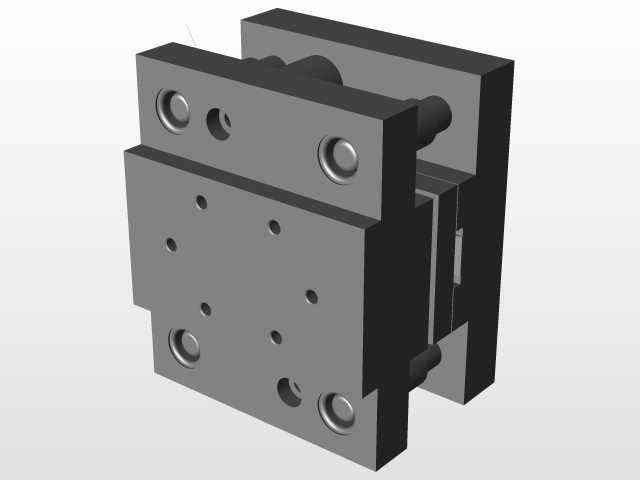

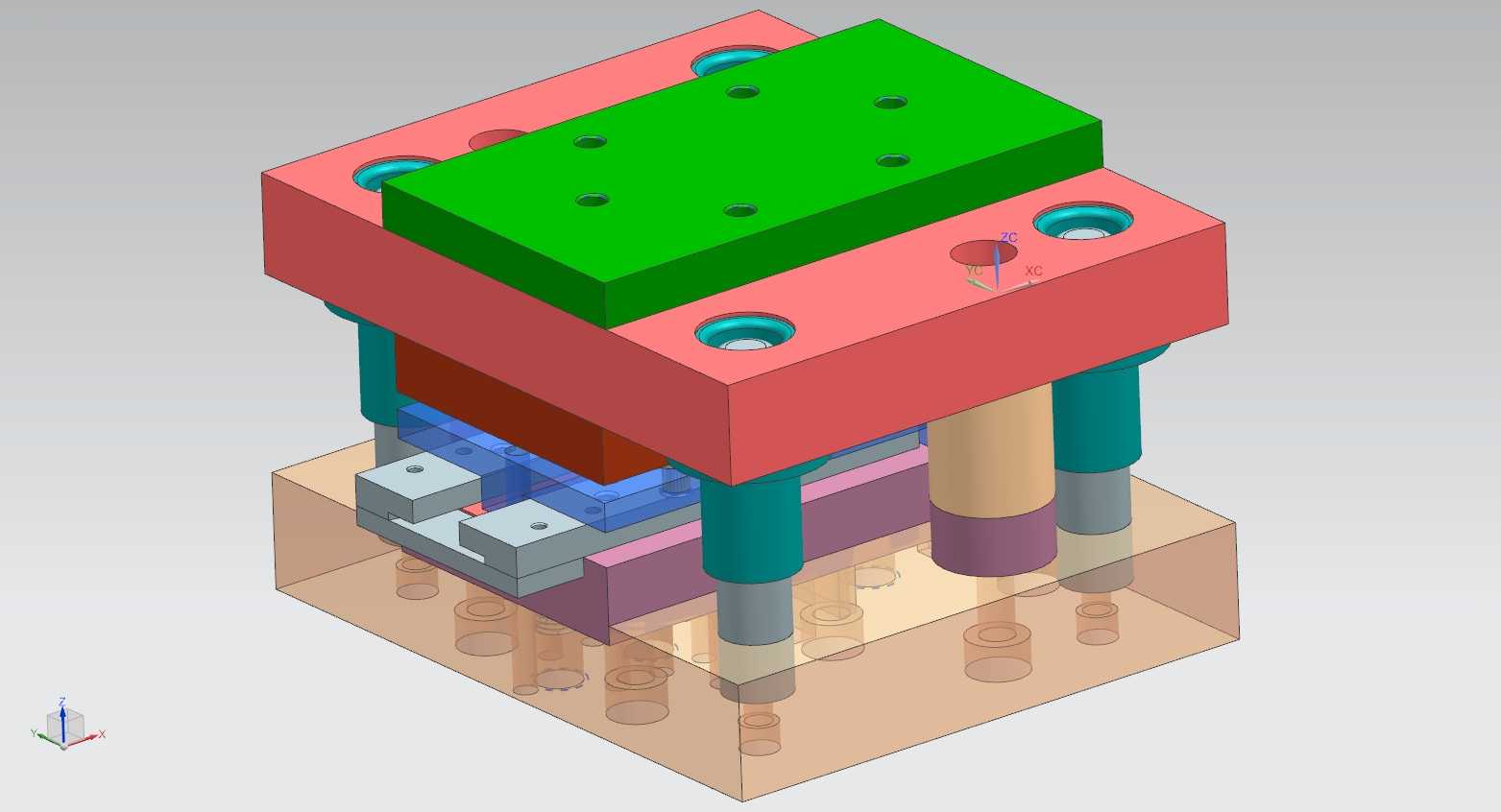

　　可有效抑制薄壁零件冲压时的翘曲变形，减少后续校形工序的工作量。设计过程中优先考虑了工装的安装适配性，整体模座采用标准模架规格，可直接安装在常规开式压力机的工作台面，无需对设备做额外改造；下模座设置了统一规格的T型槽安装位，可快速完成与设备工作台的定位锁紧，模架闭合高度适配多数中小吨位压力机的行程参数，上下模的导柱导套采用可拆卸结构，刃口磨损后可快速更换冲头与下模镶块，降低工装维护成本。从实际使用场景出发，该工装的冲压作业区域预留了废料滑落通道，冲压产生的金属切屑可直接通过下模的落料孔排入设备废料槽，避免切屑堆积在模腔内部影响冲压精度；压料结构采用弹性预压设计，冲头接触工件前压料板即可完成对表带零件的压紧固定，

　　冲压完成后压料板可辅助将工件从冲头上脱出，无需人工手动取件，适配自动化送料线的连续作业需求。针对表带零件的外观要求，工装与工件接触的压料面做了镜面抛光处理，可避免冲压过程中在表带表面产生压痕，保证加工后的零件表面质量满足后续抛光、电镀工序的要求，模架整体采用对称式结构设计，冲压过程中受力均匀，可长时间连续作业保持精度稳定，减少生产过程中的尺寸抽检频次。
