立式支撑结构风扇安装固定支架

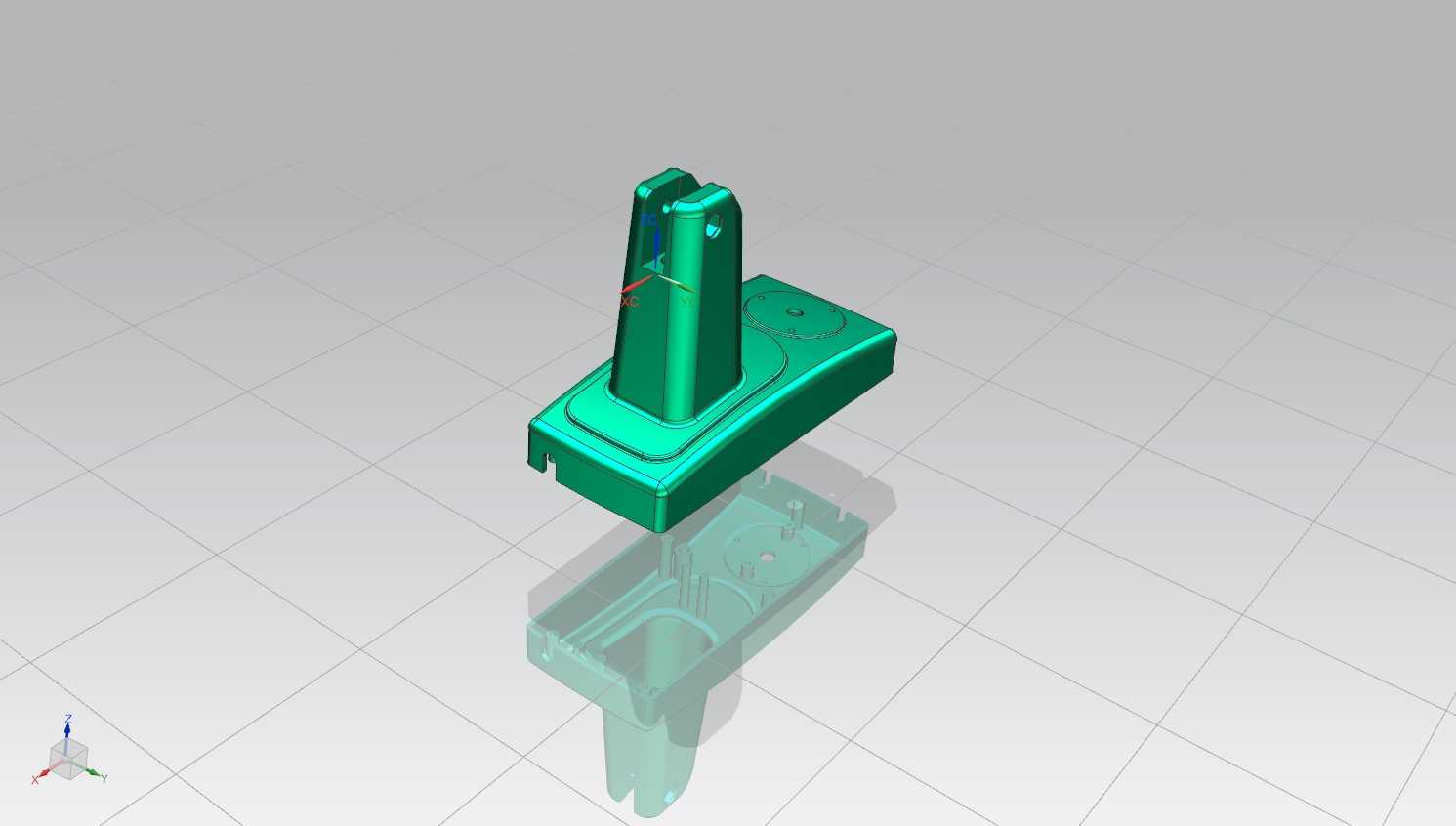

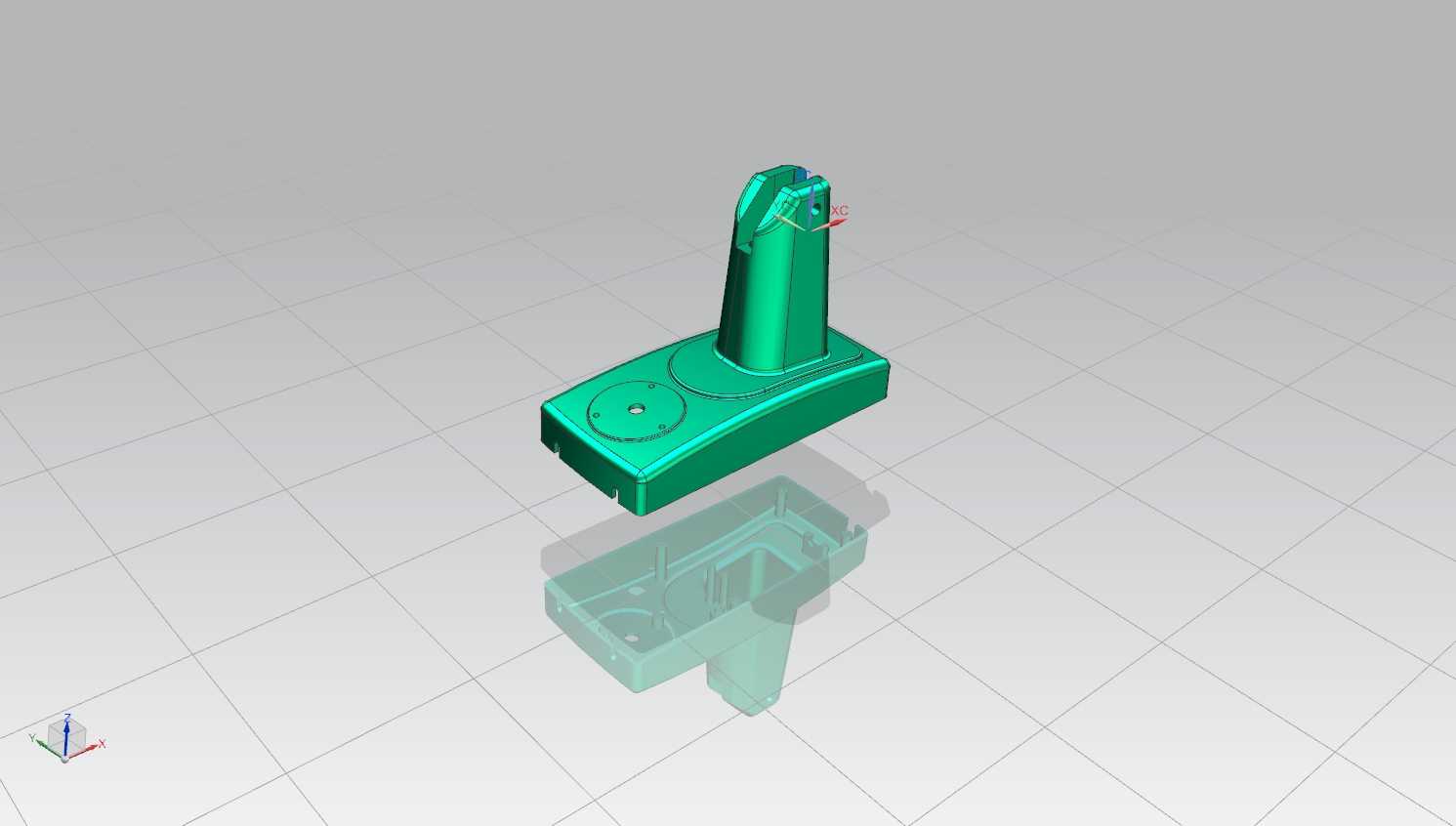

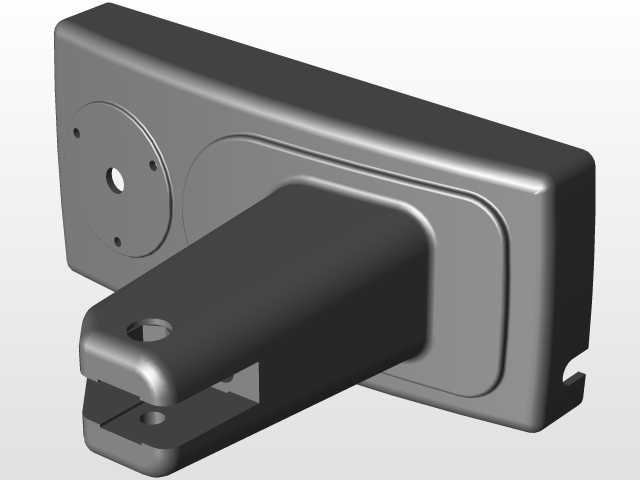

　　这款风扇安装支架主要适配小型轴流散热风扇的立式安装场景，常见于桌面小型通风设备、工位局部散热装置、小型电子设备外置散热模组的配套结构中，承担风扇主体的承载、定位与安装固定作用。从结构设计来看，支架采用一体式注塑成型思路，底部为带安装孔位的矩形平板底座，底座平面预留的沉孔可直接通过自攻螺丝或机牙螺丝固定在设备壳体、安装台面等基准面上，底座边缘做了小幅度的圆角过渡，既避免注塑成型时的应力集中问题，也能减少安装过程中锐边划伤操作人员的风险。上部的立式支撑臂采用变截面立柱结构，靠近底座的位置做了加厚的三角加强筋过渡，可有效承受风扇运行时产生的微幅振动载荷，避免长期使用后支撑臂出现根部断裂的问题；

　　支撑臂顶端的U型卡槽结构与风扇壳体的安装凸台完全匹配，卡槽两侧预留的同轴销孔可穿入定位销或紧固螺丝，将风扇主体牢牢锁定在支撑结构上，同时预留了小角度的俯仰调节余量，方便使用时根据实际散热需求调整吹风角度。从安装边界来看，底座的长宽尺寸控制在小型设备的安装冗余范围内，不会占用过多的设备内部或台面安装空间，支撑臂的垂直高度经过匹配设计，既保证风扇安装后有足够的进风空间，避免底部贴合安装面阻挡进风通道影响散热效率，也不会因高度过高导致整体结构重心上移，提升设备放置或安装后的稳定性。整个支架的壁厚设计遵循均匀等厚原则，主体壁厚保持在2mm左右，加强筋位置厚度控制在主体壁厚的0.6倍，可有效避免注塑过程中出现缩痕、翘曲等成型缺陷，

　　同时兼顾结构强度与材料成本控制。在实际应用中，这款支架可直接替换同类型小型风扇的原装支撑结构，也可作为非标散热设备改装时的配套固定件使用，结构上没有多余的冗余设计，所有曲面与棱角的过渡都服务于安装便捷性与结构可靠性，支撑臂侧面预留的小凸台可用于粘贴风扇供电线路的理线卡扣，方便布线整理，避免风扇转动时剐蹭供电线束。
