PDN型带安装脚双出轴轴承箱结构设计

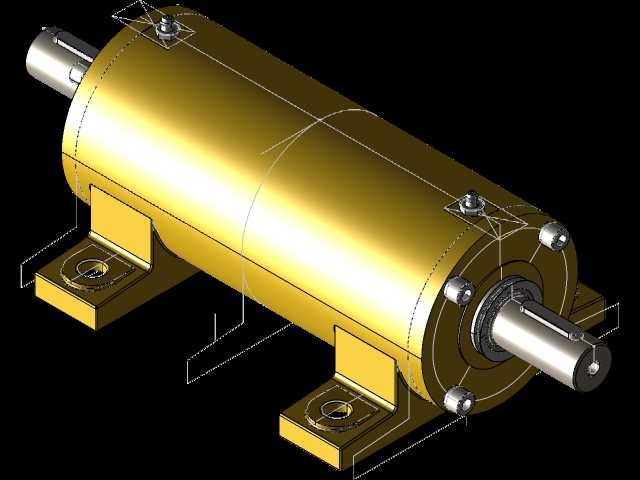

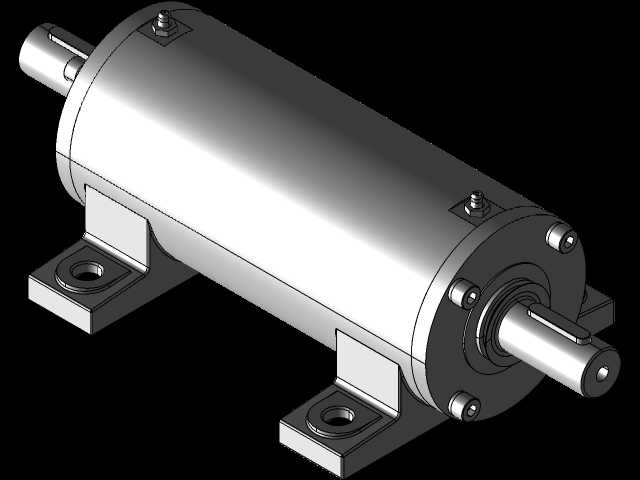

　　这款轴承箱主要面向中小功率传动系统的轴系支撑场景，常见于小型输送线驱动端、实验台动力传输单元、轻型物料搬运设备的传动节点，用来承载转轴运行过程中的径向与轴向复合载荷，隔绝轴系运转产生的振动向安装基座传递，同时为内置轴承提供封闭的储油润滑空间，避免外界粉尘、切削液、水汽侵入轴承滚道造成磨损失效。从结构设计逻辑来看，整体采用圆柱形筒体作为主体承载结构，相比方形箱体在同等壁厚下拥有更高的抗扭刚度，筒身两端加工有轴承安装止口，可适配成对安装的深沟球轴承或角接触轴承，满足不同转速、载荷工况的支撑需求；两端伸出的轴头分别设计有密封安装位，可搭配骨架油封或迷宫密封结构，适配油脂润滑或稀油飞溅润滑的不同润滑方案。

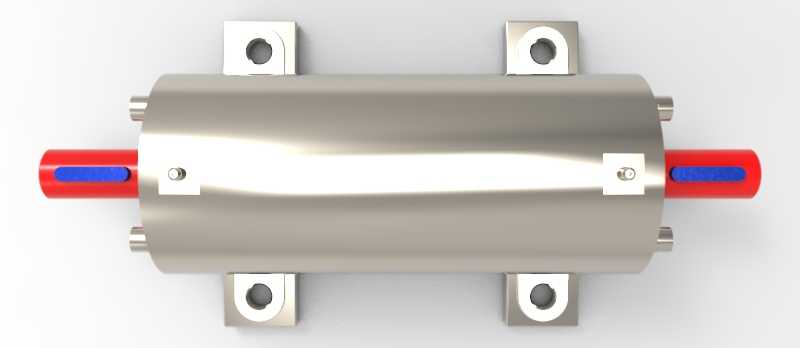

　　底部的两个对称安装脚与筒体采用一体化加工成型，安装脚面上开有沉头螺栓孔，安装时可直接通过螺栓固定在设备安装基面，无需额外加工转接支架，安装脚的高度经过校核，既保证轴中心高与配套传动部件的中心高匹配，也预留了足够的扳手操作空间，方便现场安装调试时的螺栓紧固作业。轴伸端的红色防护套是为了在储运、装配过程中保护轴头配合面，避免磕碰划伤影响后续带轮、联轴器的装配精度，轴头的直径公差、键槽尺寸都按照通用传动配合标准设计，可直接适配标准件库中的联轴器、同步带轮等传动连接件，减少二次改型的工作量。筒体侧面预留的注油、放油螺塞位置，可方便后期维护时补充润滑脂、更换废油，无需拆解整个箱体就能完成日常保养作业。设计过程中对安装孔的中心距、轴伸的同轴度、

　　筒体端面与轴线的垂直度都做了公差约束，建模时所有配合面都预留了标准公差带，导入工程图模块后可直接生成符合生产要求的加工图纸，不需要反复调整尺寸参数。整体结构没有冗余的复杂曲面，所有加工面都可通过普通车、铣、钻工序完成，加工成本可控，适合小批量定制生产场景使用，在选型时可根据实际传递的扭矩、轴系转速匹配对应规格的轴承，调整筒身长度与轴伸尺寸就能适配不同的安装空间需求。
