带安装板的立式管道支撑轴承组件

　　在流体输送管路系统的现场布设与运维场景中，这类带安装板的支撑组件是保障管路运行稳定性的核心基础零件，主要承担管道径向载荷传递、约束管路径向跳动的作用，常见于化工流体输送、车间集中供气供水、中小型液压泵站管路排布等场景，适配中小通径的刚性管路布设需求，能有效抵消管路内流体脉动带来的振动偏移，避免管路焊缝长期受交变载荷出现开裂泄漏。

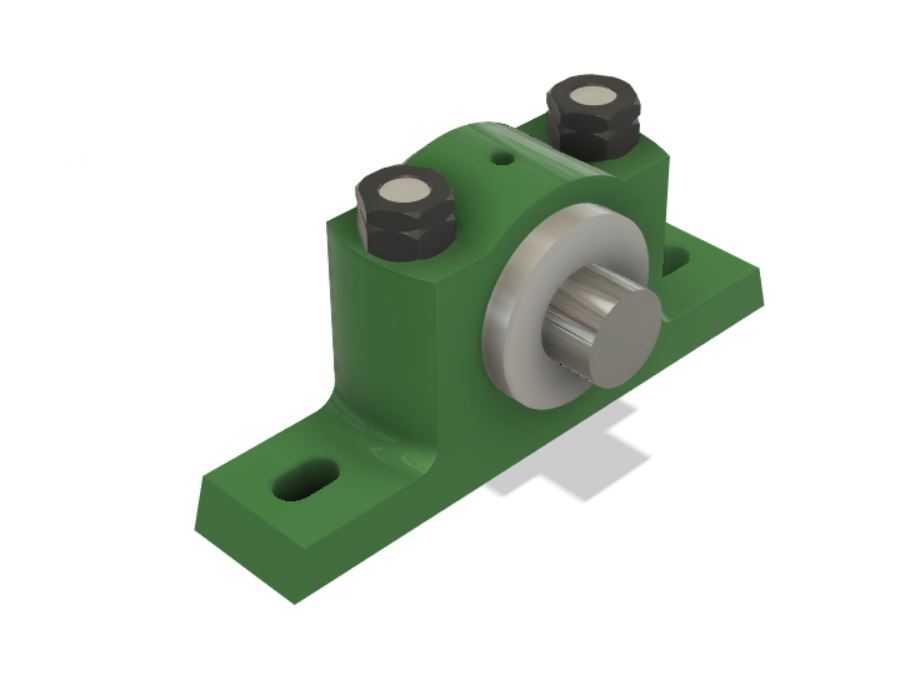

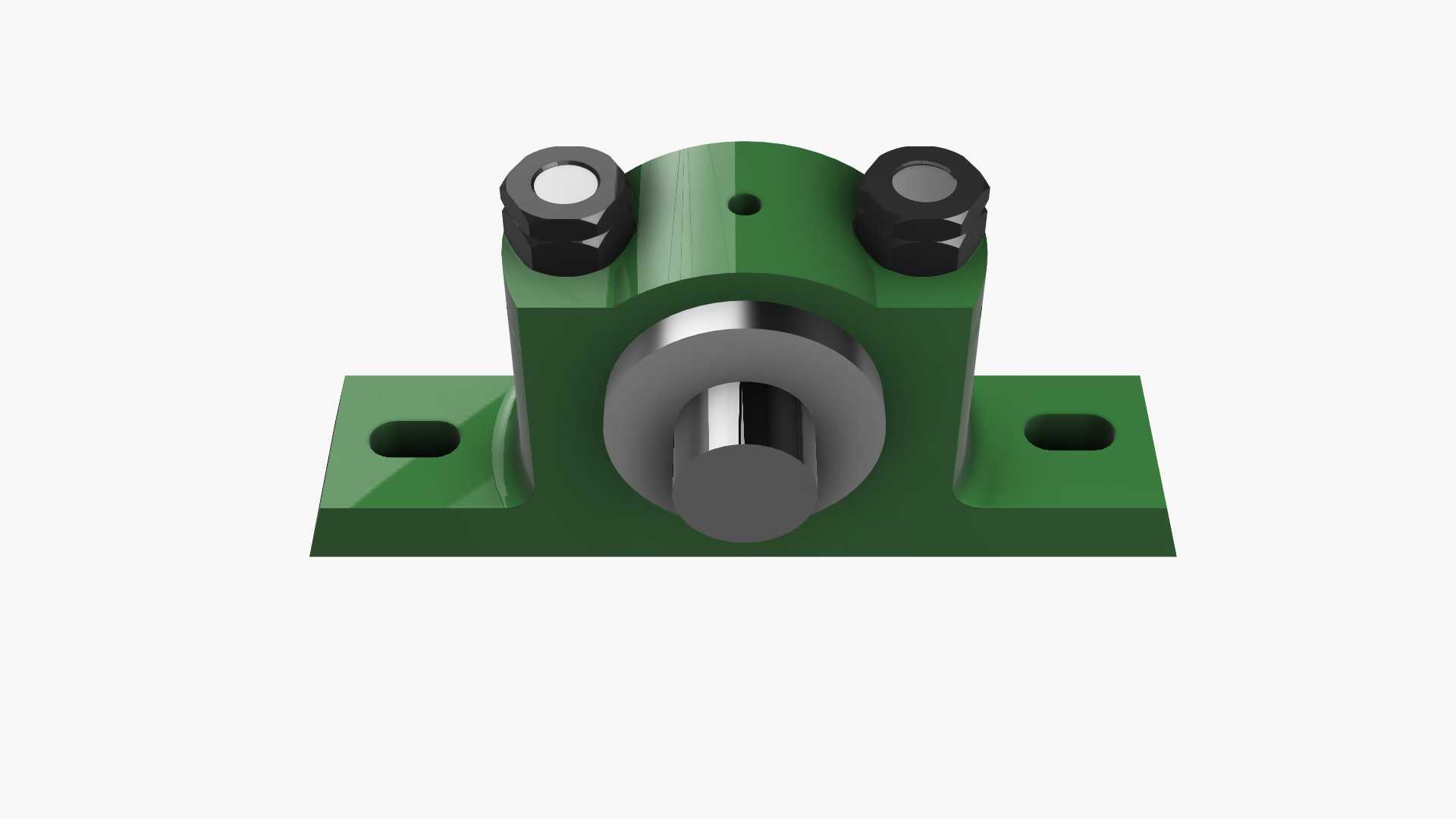

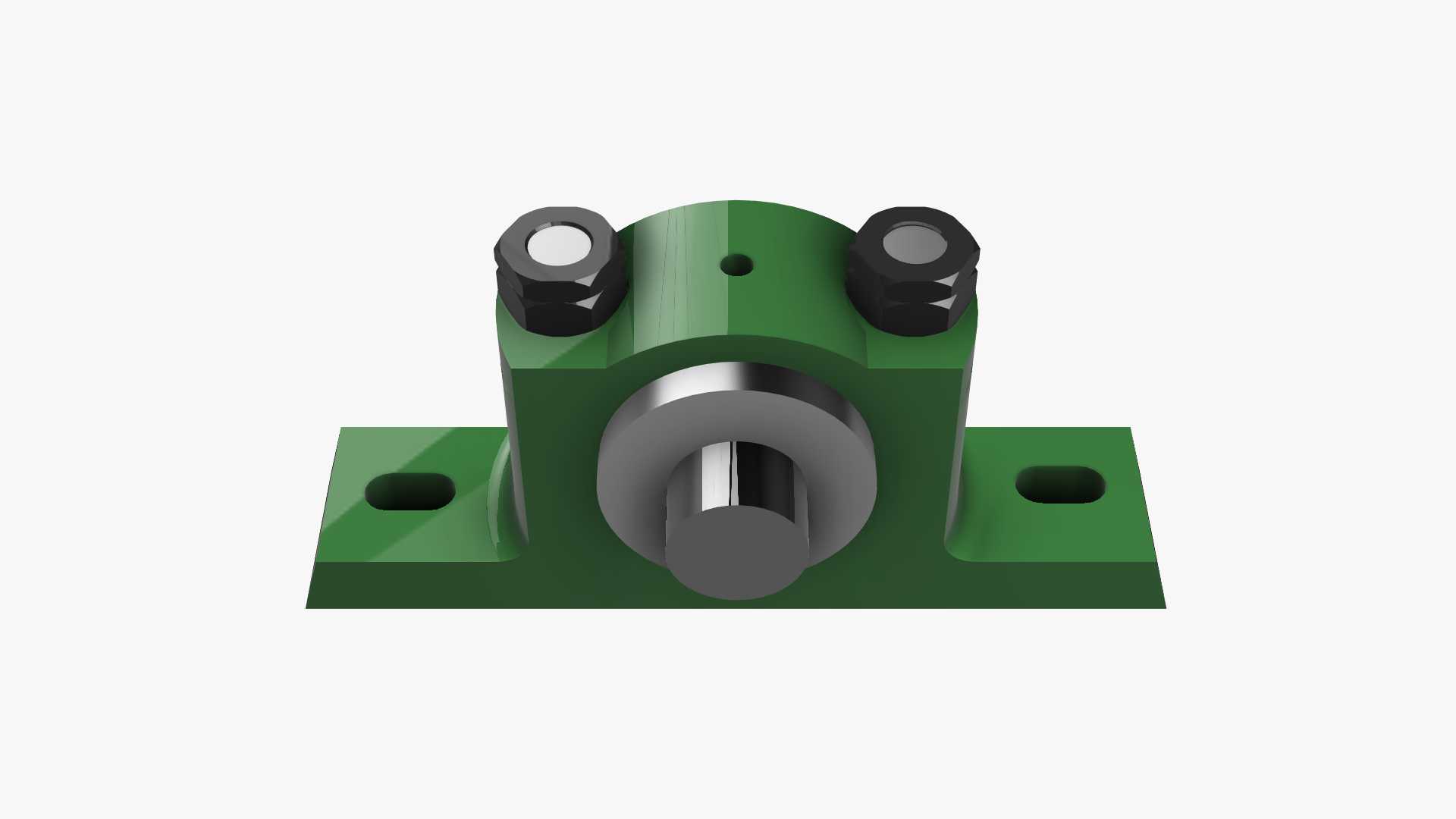

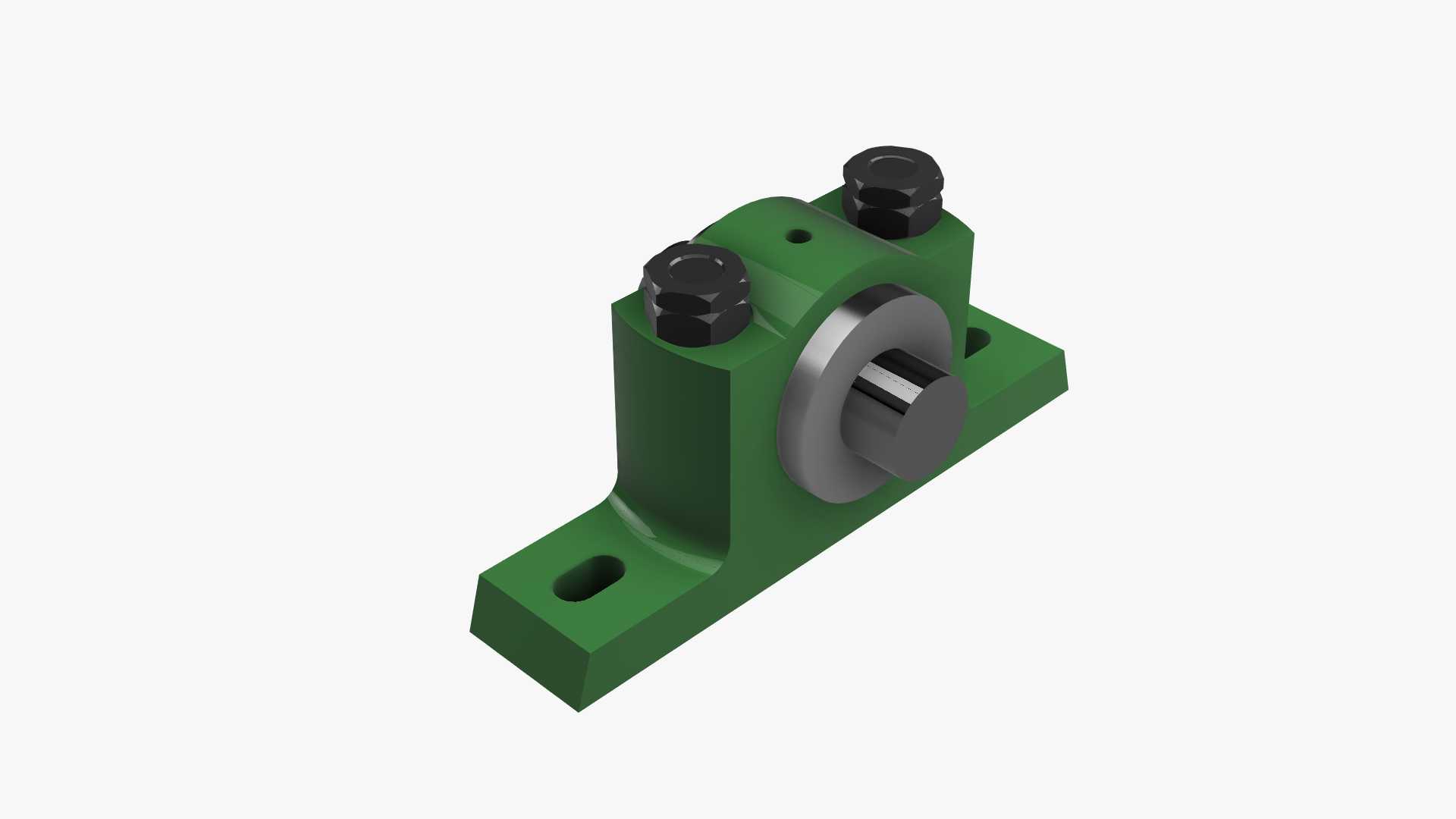

　　从结构设计逻辑来看，组件采用分体式铸造型腔作为主体承载结构，底部一体化成型的带安装孔平板作为安装基准，两个沉头安装孔沿支撑座纵向对称排布，安装时可通过螺栓直接固定在设备机架、预埋安装面或者管路排布支架上，安装面经过铣削加工保证平面度，避免安装时出现附加装配应力。主体支撑部分采用立式凸起结构，内部嵌入的滑动轴承或者滚动轴承内孔与穿装的管道或者管轴形成配合，两侧的内六角紧固螺栓用于锁紧轴承外圈压盖，既可以限制轴承的轴向窜动，也能根据实际装配需求调整轴承预紧力，抵消轴承长期运行产生的磨损间隙。

　　实际选型适配时，需要重点关注几个安装边界参数：底部安装板的孔距尺寸要和现场安装基座的预留孔位匹配，避免现场二次扩孔影响安装强度；轴承内孔的直径公差要和穿装的管道外径公差适配，通常采用间隙配合保证管道热胀冷缩时有微量的伸缩余量，同时不会出现过大的径向晃动；支撑座的整体高度要匹配管路的布设标高，保证管路安装后不会出现额外的弯折应力。

　　设计建模过程中，这类零件需要重点处理安装面与轴承孔的形位公差，保证轴承孔轴线与底部安装面的平行度要求，避免装配后管道出现别劲问题；两侧的螺栓孔要做沉头处理，保证螺栓锁紧后端面不超出支撑座上平面，避免和周边管路或者其他零部件产生干涉；轴承安装位要设计合理的导入倒角，方便现场装配时轴承顺利压入，不会刮伤轴承外圈表面。这类支撑组件相比传统的管夹式支撑，承载能力更强，运行过程中的阻尼减振效果更好，适合管路存在持续振动、载荷波动较大的布设场景，同时整体结构紧凑，不需要额外的转接零件就可以直接完成安装，能有效缩减现场管路安装的施工周期，降低装配复杂度。
