solidworks成形器刀头组件结构设计

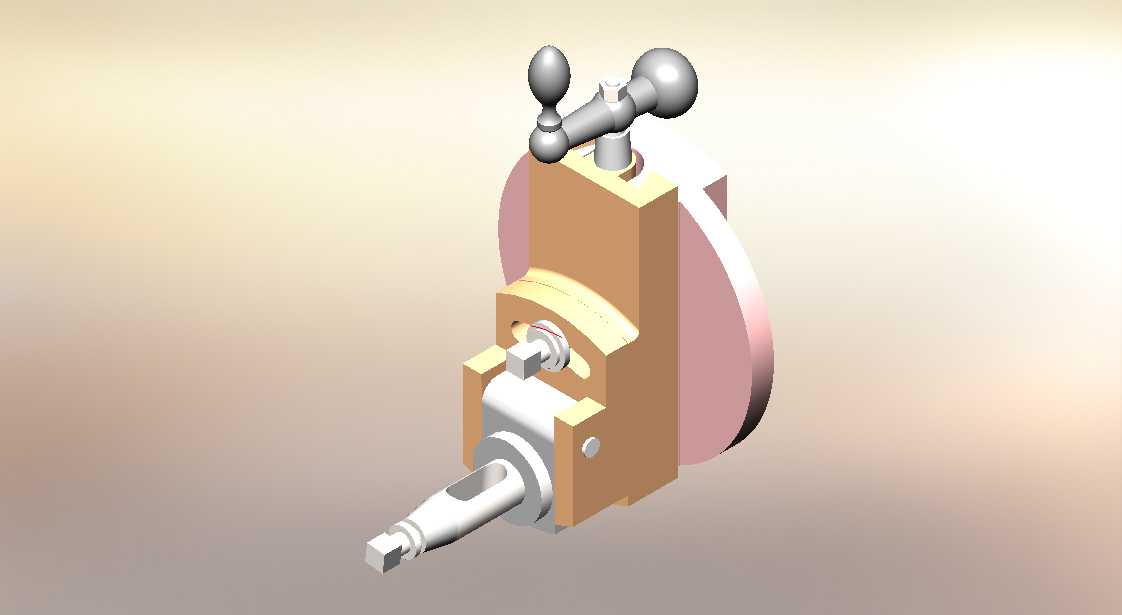

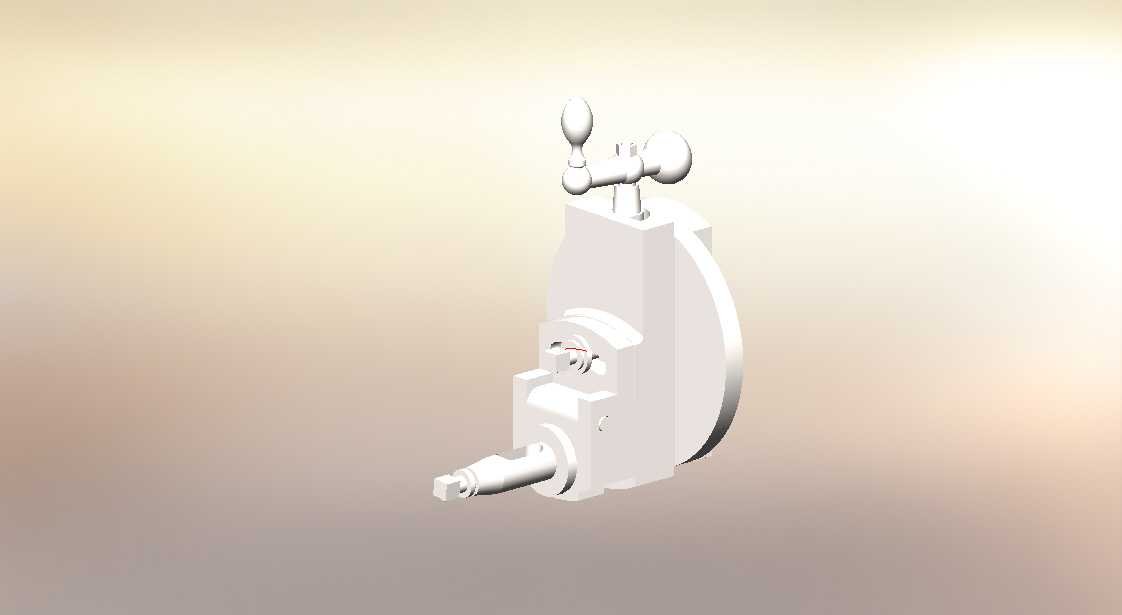

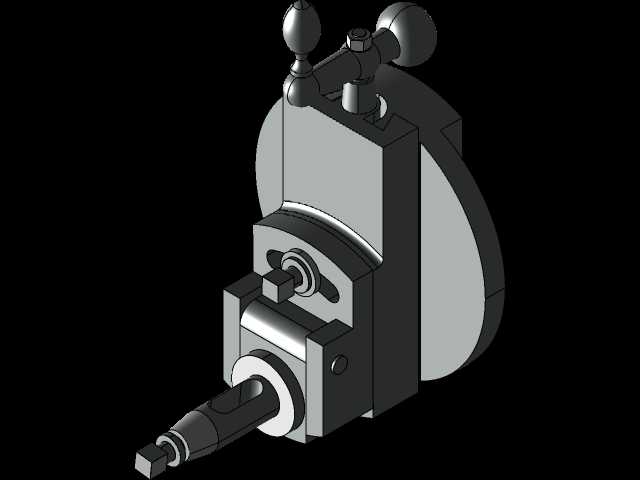

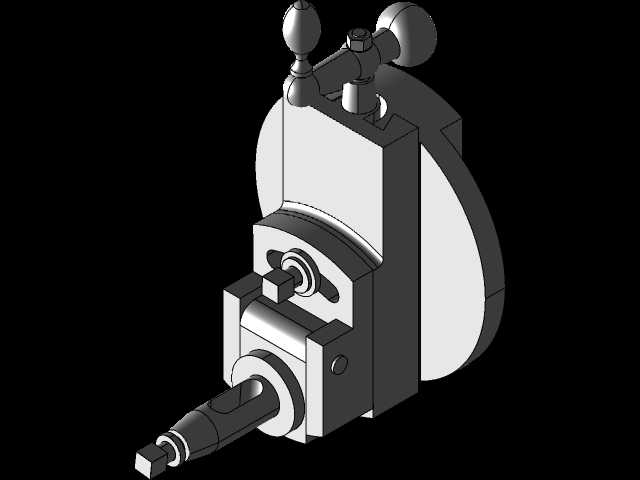

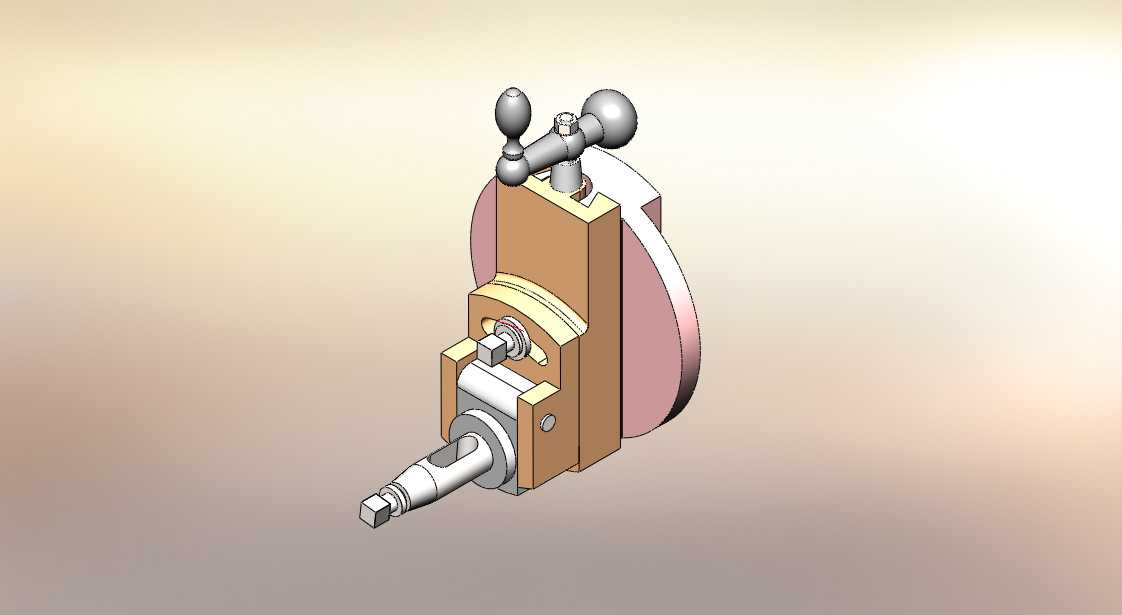

　　这套成形器刀头组件主要应用于金属切削加工场景中，适配专用成形加工工序，可安装在对应机加工设备的主轴输出端，完成特定轮廓工件的成形切削作业，在小批量异形零件加工、工装修配、非标零件试制场景中具备较高的适配性。组件整体采用模块化装配思路，核心功能部件分为操作调节端、主体支撑座、刀头装夹段、定位限位结构四个部分，各部件间通过轴孔配合、紧固件锁紧实现刚性连接，可承受切削过程中的径向与轴向载荷，避免加工过程中出现刀头颤振、偏移问题。操作端设置的球形手柄可实现组件的手动微调与锁止，在对刀、行程微调作业中可直接手动操作，无需额外拆装调节部件，适配现场加工的快速调整需求。主体支撑座采用L型承力结构，安装面设置有定位销孔与锁紧螺孔，

　　可直接固定在设备的滑台或者安装基板上，安装边界预留了足够的扳手操作空间，锁紧作业时不会与周边部件产生干涉。刀头装夹段采用锥面配合加锁紧螺钉的固定方式，可适配对应规格的成形刀具，装夹后同轴度公差可满足常规成形加工的精度要求，更换刀具时仅需松开侧面锁紧螺钉即可完成拆装，无需拆解整个组件，大幅降低换刀辅助时长。设计过程中对各运动部件的间隙做了合理预留，调节机构的滑动面做了耐磨处理，长期反复调节也不会出现卡滞、间隙过大的问题。组件的整体外形尺寸适配常规小型加工设备的安装空间，伸出端长度经过核算，可满足加工行程范围内的进刀需求，不会出现超程碰撞设备防护结构的问题。各连接部位的紧固件均采用标准件，后期维护更换时可直接采购同规格标准件替换，

　　无需定制非标配件。定位限位结构可在调节到位后实现刚性锁止，避免加工过程中受切削力影响出现位置偏移，保障加工轮廓的一致性。整套组件的装配逻辑遵循机加工工装的设计规范，各部件的受力路径经过优化，承力部位的壁厚做了加强处理，非承力区域做了合理减重，整体刚性与重量实现了较好的平衡，既不会因刚性不足导致加工振纹，也不会因重量过大增加设备滑台的负载。
