铰接式关节连接组件结构设计方案

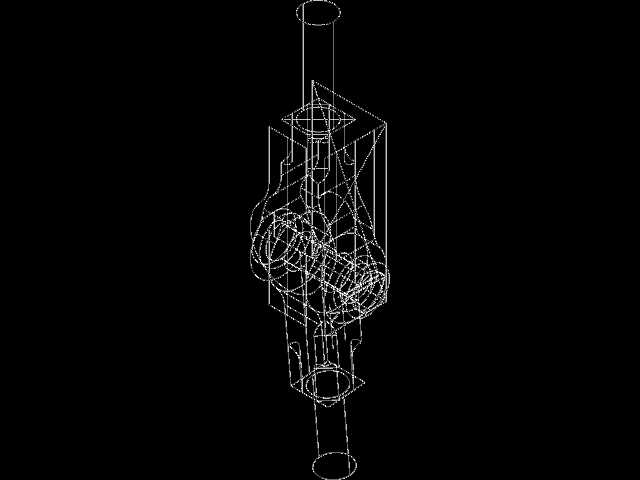

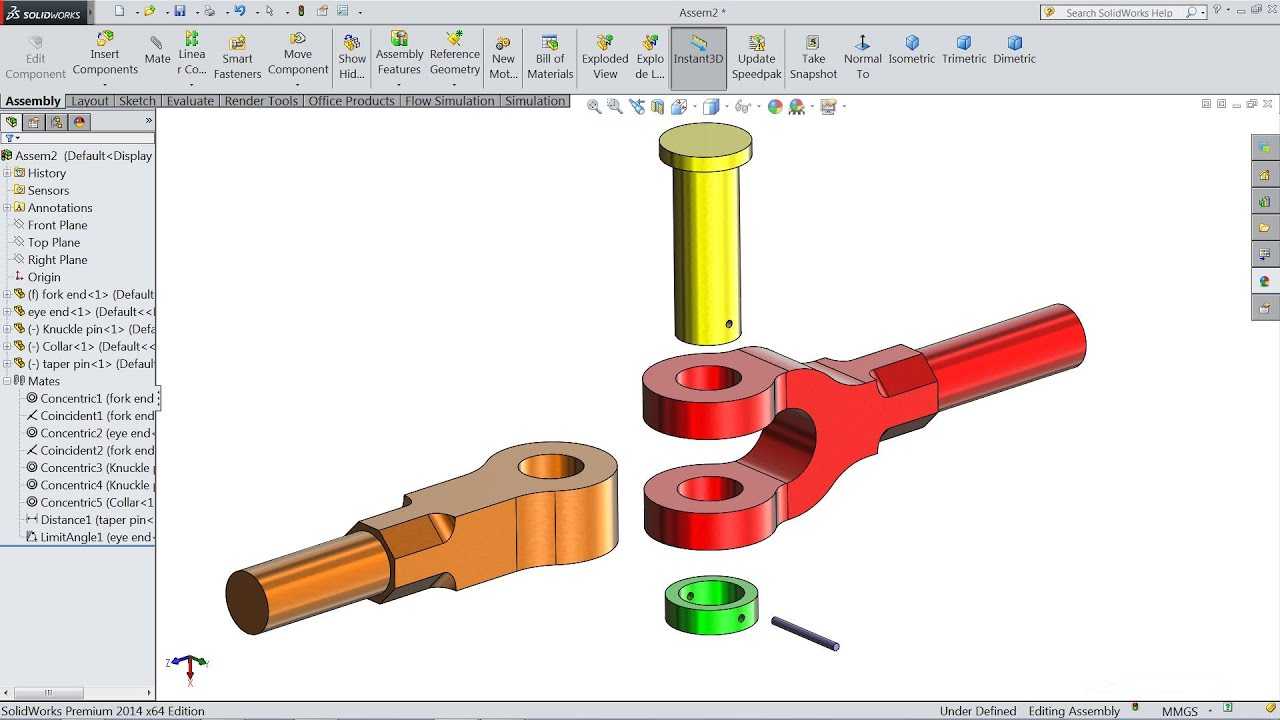

　　这类铰接关节组件广泛应用在需要实现相对转动的机械连接场景中，从工业设备的连杆传动机构、工程机械的动作臂铰接点，到民用器械的活动连接部位，都能见到这类结构的身影，核心作用是在两个被连接件之间传递载荷的同时，允许二者绕固定销轴完成设定角度范围内的回转动作，避免刚性连接在设备运行过程中因应力集中出现结构断裂。整套组件拆分来看包含四个核心部分：两端带铰接孔的叉形接头、单耳式连接端头、贯穿铰接孔的圆柱销轴，以及用于轴向限位的锁紧卡环与固定销，各零件的配合精度直接决定了关节转动的顺畅度与承载后的抗形变能力。设计过程中首先要明确安装边界，叉形接头的两个耳片间距需要与单耳端头的厚度保持合理间隙，间隙过小会导致转动卡滞，

　　间隙过大则会在承受径向载荷时出现窜动，加剧铰接孔的磨损；销轴的直径选取需要结合额定载荷做剪切强度校核，销轴与铰接孔的配合选用间隙配合，表面粗糙度控制在合理区间，既保证转动灵活，又避免配合面过快磨损失效。锁紧结构的设计是这类关节的可靠性关键点，销轴穿入铰接孔后，端部的环形卡槽需要与叉形耳片外侧的安装面对齐，卡环卡入卡槽后，再穿入径向的固定销防止卡环松脱，避免设备运行过程中销轴脱出引发结构失效。从外形尺寸来看，单耳端头的杆部直径与配套的传动杆件内径匹配，插入后可通过焊接或者键连接实现固定；叉形接头的杆部同样做了适配安装的轴段设计，两个铰接孔的同轴度需要严格控制，否则装配后销轴会承受额外的弯曲应力，大幅缩短关节的使用寿命。

　　这类铰接结构在实际应用中需要定期在铰接孔与销轴的配合面加注润滑脂，减少转动过程中的摩擦损耗，在重载应用场景下，还会在铰接孔内镶嵌耐磨铜套，进一步提升关节的耐磨性能，延长整套机构的维护周期。设计建模过程中需要重点校验各零件的装配干涉问题，尤其是销轴穿入路径、卡环安装空间、固定销的装配位置，确保实际生产装配时不需要额外修配就能完成组装，同时要预留润滑脂的加注通道位置，避免后期维护时无法顺畅加注润滑脂。
