挖掘机铰接式液压工作臂结构设计

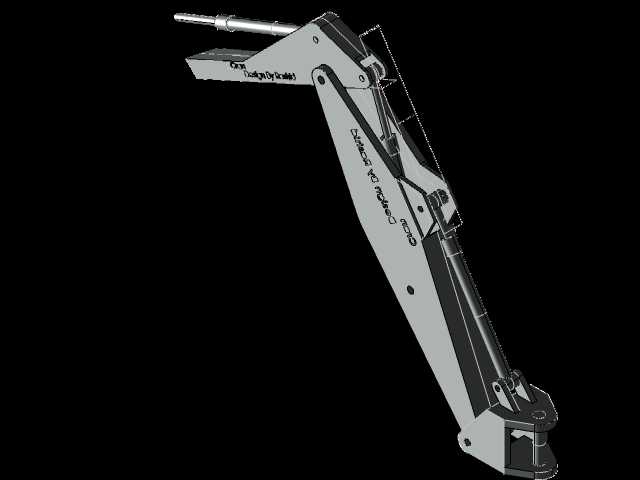

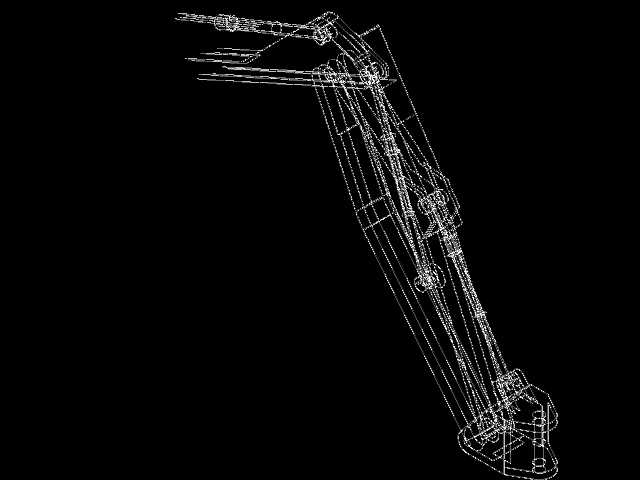

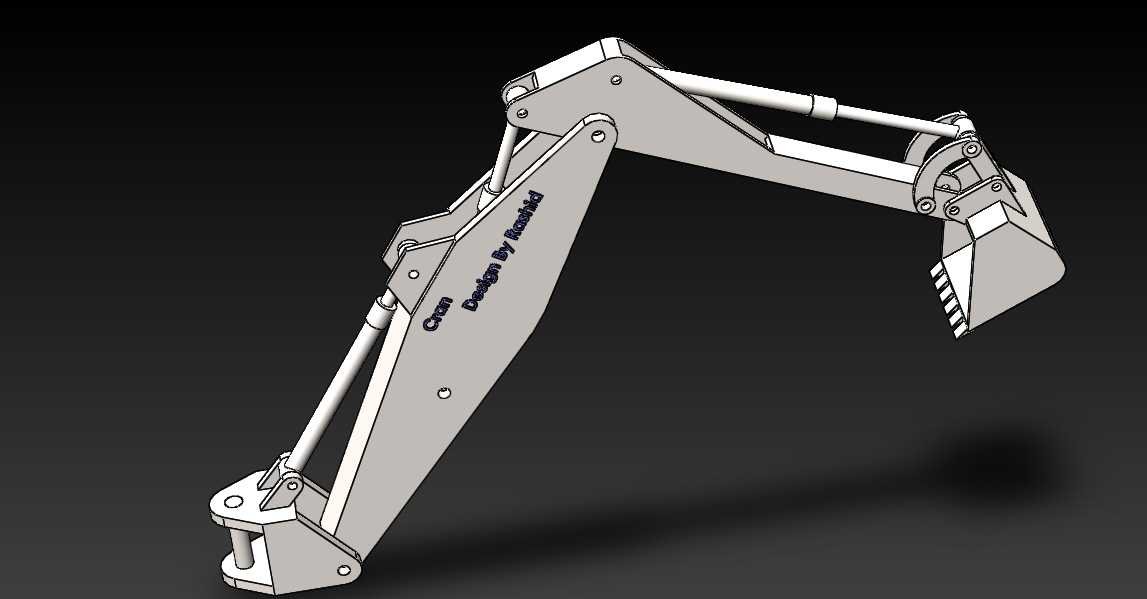

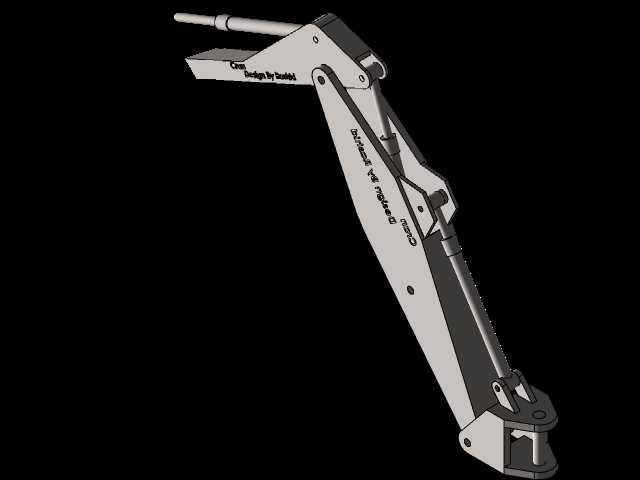

　　这套铰接式液压工作臂是小型挖掘设备的核心执行单元，主要适配1.5-3吨级微型履带挖掘机，广泛应用于城镇管网开挖、农田水利修整、庭院土方作业、厂区零星拆除等狭小空间施工场景，相比大型挖掘设备的工作臂，该结构收缩后整体占位尺寸控制在1.8米长度范围内，可适配窄幅机身完成回转半径小于2米的作业动作，避免在巷道、庭院等受限空间出现臂架磕碰周边障碍物的问题。从功能实现逻辑来看，整套臂架采用三段铰接式布局，分别为连接机身转台的动臂段、中间传动的斗杆段、前端作业的铲斗段，每段铰接位置均配置独立的液压油缸驱动，各油缸的铰点位置经过运动学仿真校核，可实现动臂抬升角度0-65度、斗杆收放角度0-90度、铲斗翻转角度0-170度的动作范围，

　　最大挖掘深度可达2.2米，最大卸料高度可达2.6米，完全覆盖微型挖掘机的常规作业参数需求。设计过程中优先考虑了结构受力的合理性，臂架主体采用箱型焊接结构，板材厚度根据各段受力梯度差异化配置，动臂根部靠近转台铰接位置采用8mm厚钢板焊接，向斗杆方向逐步过渡到6mm厚度，铲斗连接耳板位置额外增加加强筋板，避免挖掘硬土、碎石工况下出现耳板撕裂、臂架变形的问题；所有铰接销轴均采用40Cr材质调质处理，轴套采用自润滑铜基复合材料，日常作业中无需频繁加注润滑脂即可保证铰接位置转动顺畅，降低维护频次。安装边界方面，动臂根部的铰接孔中心距严格匹配微型挖掘机转台的安装座尺寸，两组动臂油缸的下铰接点位置与转台预留的油缸支座完全对齐，

　　无需额外改制安装座即可完成装配；液压管路沿臂架内侧的走线槽布置，管路折弯半径均大于管路直径的3倍，避免臂架反复动作过程中出现管路弯折、干涉磨损的问题，铲斗斗齿采用标准通用接口，可根据作业需求快速更换破碎锤、抓斗等附属作业机具，拓展设备的适用场景。整套结构的重心经过优化，在臂架完全伸展至最大挖掘半径位置时，整机前倾稳定性系数满足工程设备安全规范要求，不会出现作业过程中整机翘头、倾覆的风险，各运动部件之间预留了足够的安全间隙，即使在低温环境下液压油粘度升高、油缸动作速度放缓时，也不会出现臂架各段相互磕碰、挤压液压管路的问题。
