JCB挖掘装载设备反铲作业臂结构

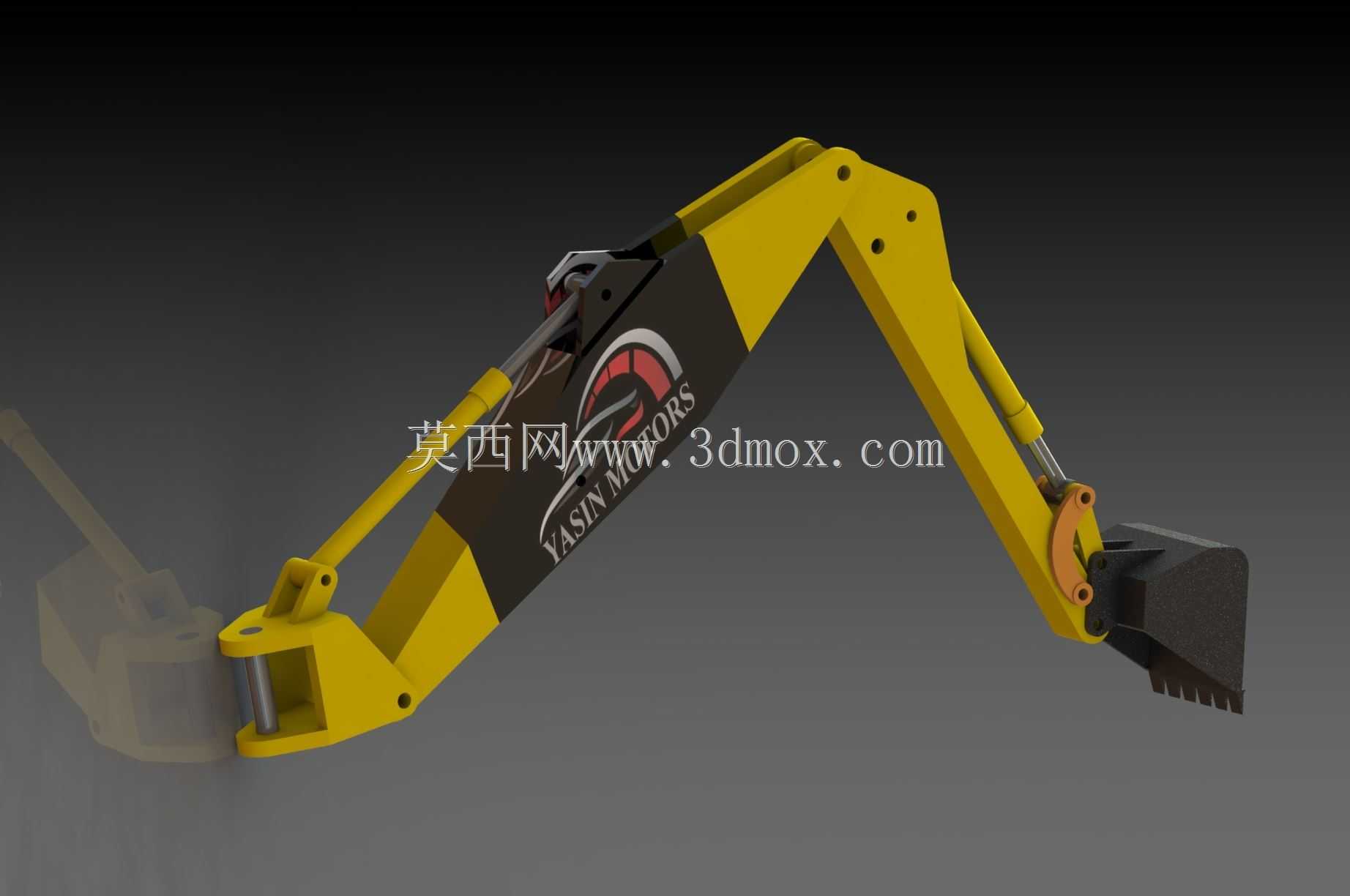

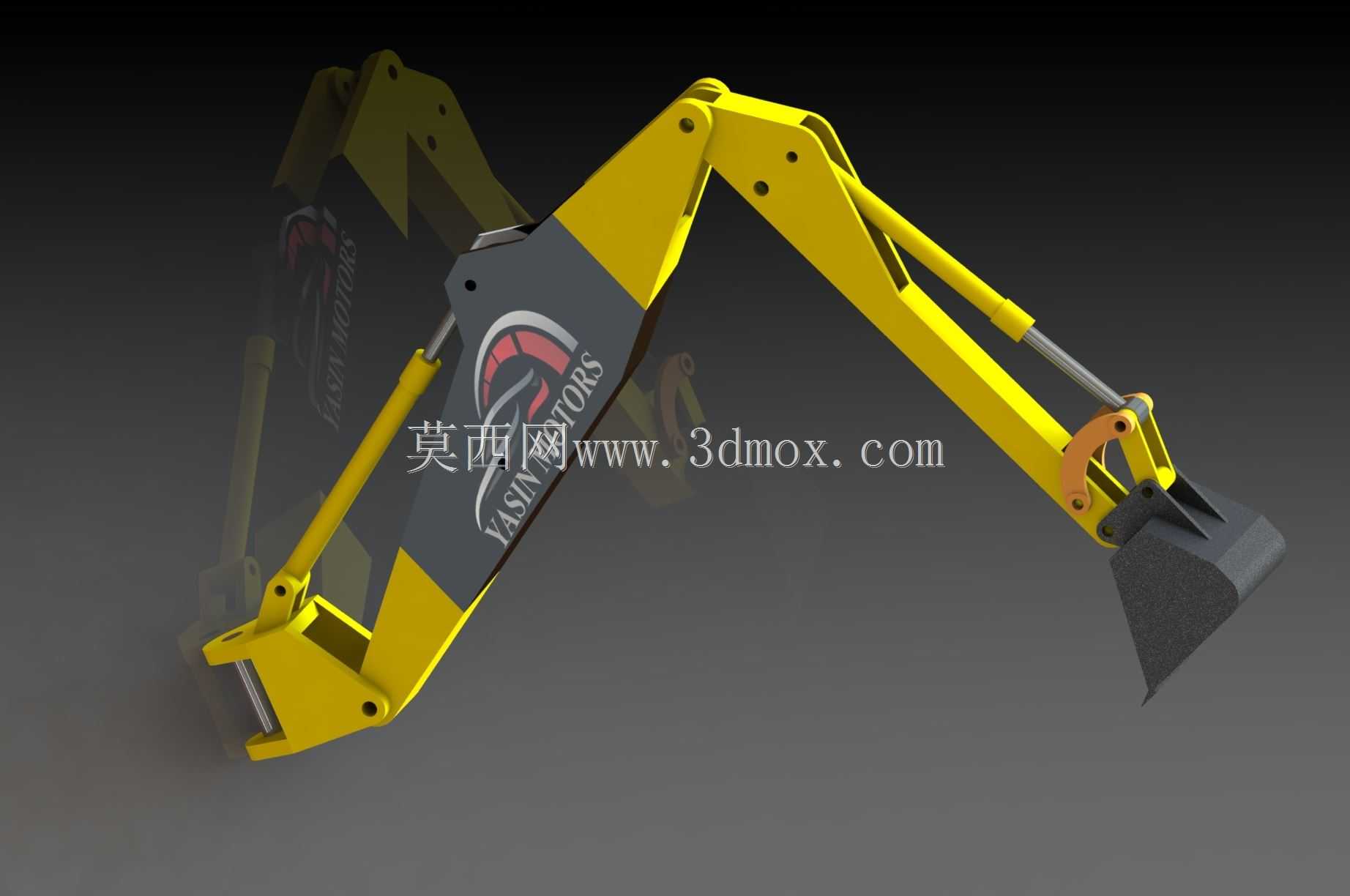

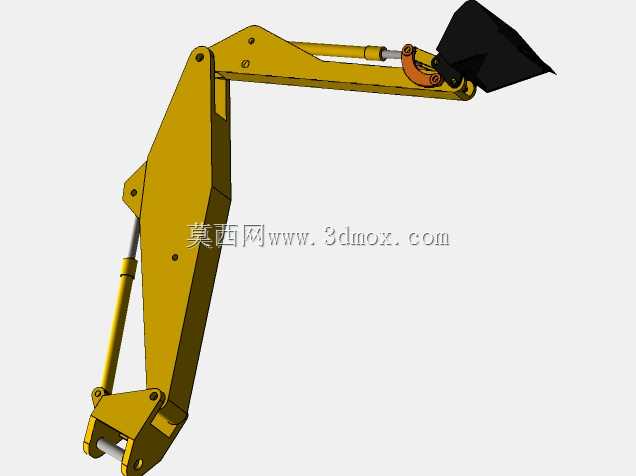

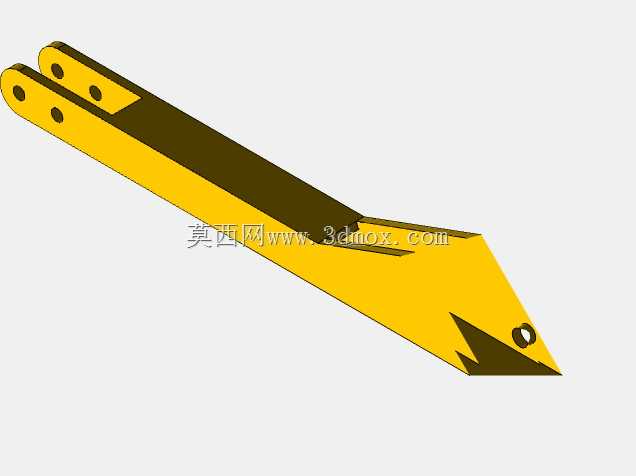

　　这套反铲作业臂是挖掘装载设备前端核心作业执行单元，主要适配中小型轮式挖掘装载机的后端作业工位，在市政管线抢修、农田水利沟渠开挖、厂区小型土方转运、建筑基底清槽这类作业场景中承担核心挖掘功能，相比大型履带式挖掘机的作业臂，这类反铲结构更紧凑，适配狭窄场地的回转作业需求，在城乡结合部的零散施工场景中，能配合设备前端装载斗完成挖装一体的连续作业，减少设备转场频次。从结构功能来看，整套臂体采用弯臂式铰接布局，分为动臂、斗杆、铲斗三个主要铰接段，各段之间通过销轴连接，配合两组双作用液压油缸完成动臂举升回落、斗杆收放、铲斗翻转的复合动作，臂体侧面预留的液压管路走线槽，能将油缸供油管路完全内嵌在臂体结构内侧，避免作业过程中碎石、土体剐蹭液压胶管，

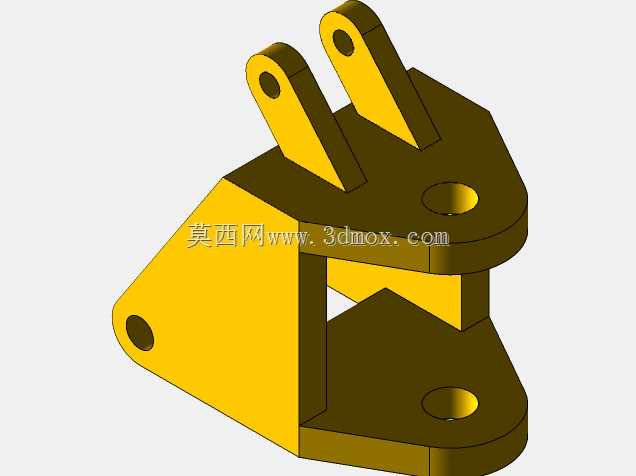

　　降低管路破损漏油的故障概率。臂体与设备主体的连接端采用双耳式铰接座，配合跨接式销轴完成固定，铰接座两侧设计有加强筋板，能承受挖掘作业时的偏载冲击力，避免铰接位置出现应力集中导致的焊缝开裂。设计过程中优先考虑了作业半径与挖掘深度的平衡，动臂的弯折角度经过反复校核，在保证最大挖掘深度满足常规1.8米至2.2米沟渠开挖需求的同时，收缩状态下臂体整体不会超出设备尾部的回转边界，不会在设备转场时与周边障碍物发生剐蹭，也能保证设备在狭窄巷道内回转时的通过性。斗杆与铲斗的铰接位置设计有可更换的耐磨衬套，衬套采用过盈配合压入铰接孔内，日常维护时只需更换衬套即可修复铰接间隙，无需整体更换臂体结构件，大幅降低后期运维成本。

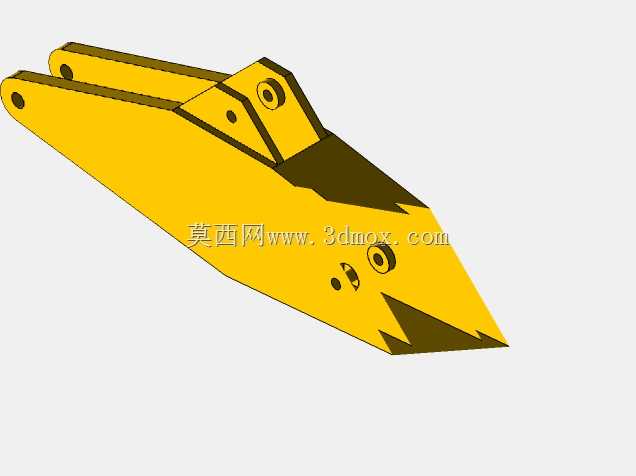

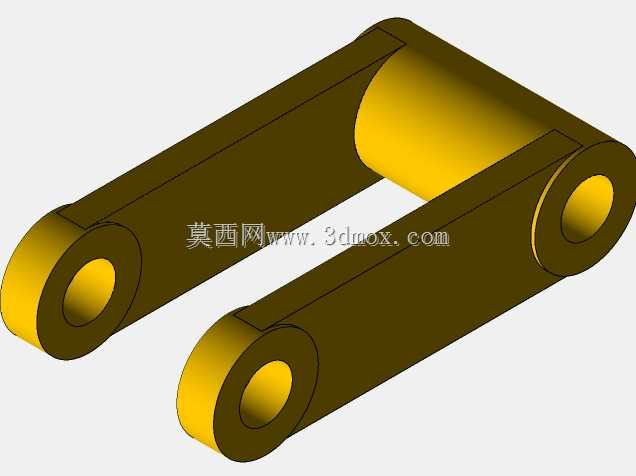

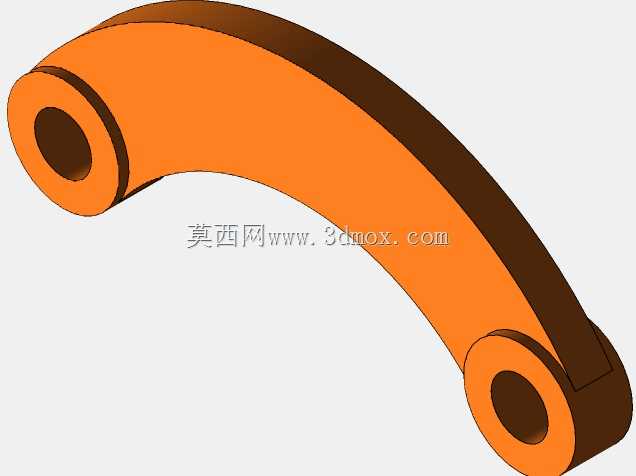

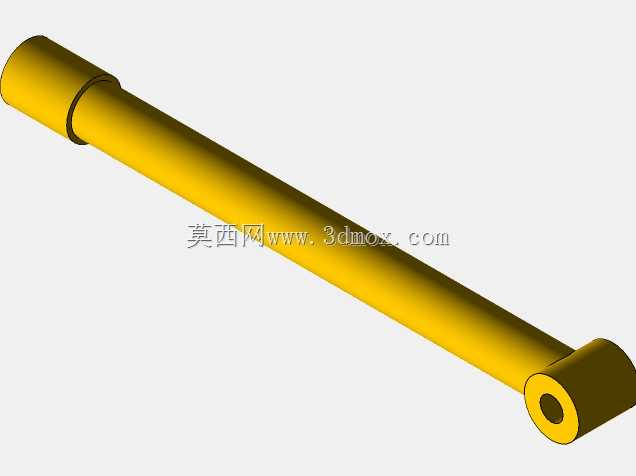

　　铲斗与斗杆的连接端采用四连杆机构联动，能在斗杆收放过程中保持铲斗的切削角度稳定，减少挖掘过程中的切削阻力，提升单次挖掘的满斗率。臂体的外形采用变截面箱型焊接结构，受力较大的动臂根部、油缸铰接座位置采用加厚钢板焊接，非主要受力区域采用标准厚度钢板，在保证整体结构强度满足12kN最大挖掘力要求的前提下，尽可能降低臂体自重，减少设备尾部的配重负载，提升设备行驶过程中的稳定性。液压油缸的铰接点位置经过运动仿真校核，在整个作业行程内，油缸不会出现死点位置，也不会与臂体结构发生运动干涉，油缸的伸缩行程匹配臂体的作业角度范围，能保证动臂举升到最高位置时，铲斗的卸料高度满足自卸车的货厢高度要求，动臂下放到最低位置时，铲斗能达到设计的最大挖掘深度。

　　臂体表面的涂装采用工程机械通用的黄黑警示配色，动臂弯折处的标识区域预留了品牌标识安装位，不会遮挡液压管路的检修口，日常维护时可以直接打开臂体侧面的检修盖板，对管路接头、销轴注油口进行保养操作。安装边界方面，整套臂体与主机连接的铰接孔中心距、油缸安装座的孔位尺寸完全适配主流中小型挖掘装载机的尾部安装接口，无需对主机结构进行改装即可直接换装，臂体收缩状态下的总长度控制在2.1米以内，最大外伸作业半径达到4.2米，能覆盖设备侧方3米范围内的作业区域，不需要频繁移动设备即可完成单工位的沟渠开挖作业。作业过程中，臂体各铰接点的注油嘴都布置在便于操作的外侧位置，操作人员站在地面即可完成日常注油保养，不需要攀爬设备，提升维护作业的安全性。铲斗的斗齿采用可更换的卡装式结构，磨损后可以单独更换斗齿，不需要整体更换铲斗，斗齿的切削角度设计为38度，在挖掘硬质黏土、含碎石的回填土层时能顺利切入土体，不会出现斗齿打滑的问题。
