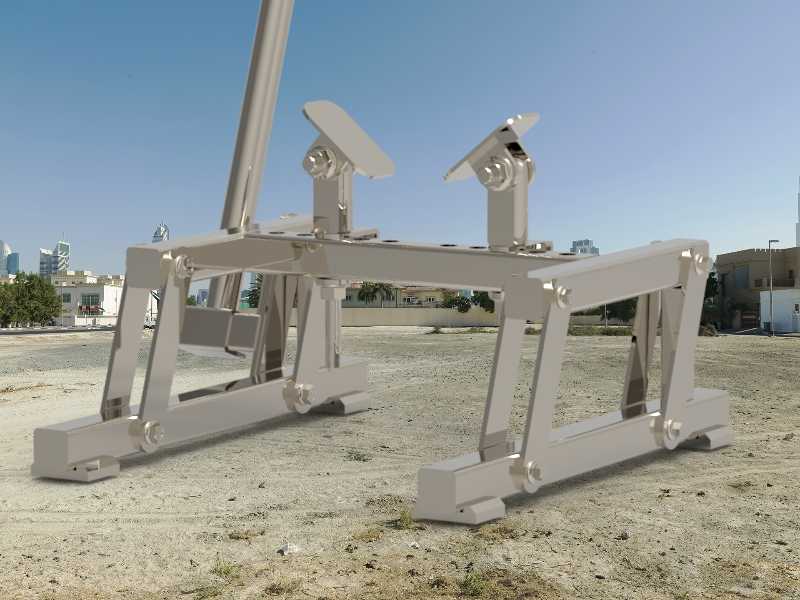

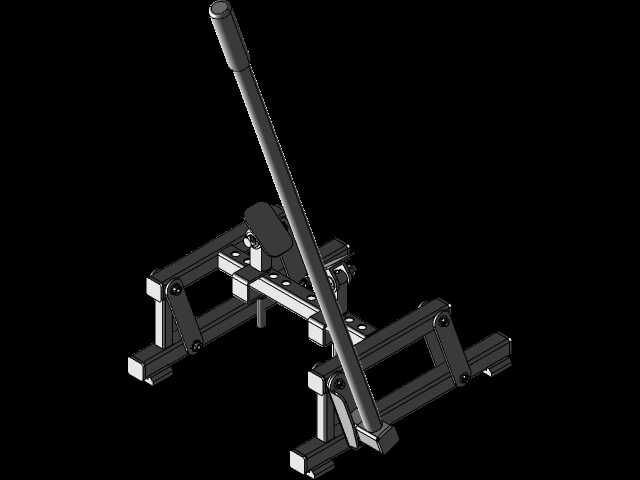

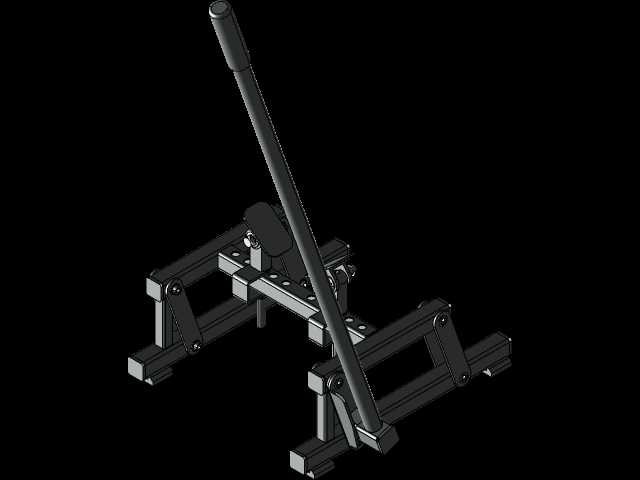

便携式剪式车载汽车千斤顶结构设计

项目分类:千斤顶 发布时间:2021-11-04 ID:363273
  • 便携式剪式车载汽车千斤顶结构设计
  • 便携式剪式车载汽车千斤顶结构设计
  • 便携式剪式车载汽车千斤顶结构设计
  • 便携式剪式车载汽车千斤顶结构设计

  日常道路场景中,车辆突发爆胎、底盘部件检修时,传统立式千斤顶存在重心偏高、收纳占比大、松软地面易下陷的问题,这款剪式便携千斤顶的结构设计,正是针对家用车应急维保场景做的定向优化。从结构逻辑来看,整体采用对称剪臂铰接布局,底部支撑脚做了加宽平面处理,接触地面的承压面宽度经过匹配计算,在非铺装土路、砂石路面放置时,能有效分散接地压强,避免举升过程中出现支撑脚下陷、设备侧倾的风险。顶部的支撑托块做了弧度适配设计,托举面贴合家用车底盘指定的加强筋举升点位,不会出现托块滑脱、刮蹭底盘金属护板的问题,托块表面预留的防滑纹理,能在举升到位后增大接触摩擦力,降低车辆移位带来的安全隐患。设计过程中,剪臂的铰接点位置经过多轮受力校核,

  每处铰接轴都采用同轴度适配的间隙配合,既保证剪臂开合过程无卡滞,又能避免铰接间隙过大导致举升时出现结构晃量。整体收拢后厚度控制在较低范围,可直接放入车辆后备箱的备胎槽侧边,不会占用过多储物空间,展开后的最大举升行程覆盖绝大多数家用轿车、城市SUV的底盘离地间隙需求,最低收拢高度可适配底盘偏低的运动款车型,无需额外垫高即可顺利放入车辆底盘下方。从受力传递路径来看,举升时的载荷通过顶部托块传递到两侧对称剪臂,再通过剪臂分散到底部两个平行的支撑梁上,整体受力路径无应力集中拐点,每段剪臂的截面尺寸都匹配额定举升载荷下的抗弯强度要求,长期反复使用也不会出现臂体塑性变形的问题。操作端的接口适配常规随车扳手,无需额外配套专用工具,

  日常使用时普通驾驶员也能快速完成设备展开、举升、收拢的全流程操作,铰接位置的预留润滑槽可方便日常维护时加注润滑脂,减少铰接位置的磨损量,延长设备整体使用寿命。两侧剪臂的同步性通过中间的传动丝杆保证,丝杆转动时两侧剪臂同步开合,不会出现单侧臂体先行动作导致的托块偏斜问题,举升过程中托块始终保持水平状态,车辆举升后重心稳定,满足应急换胎、临时底盘检查的使用需求。
