机械顶升用螺旋式承重支撑结构

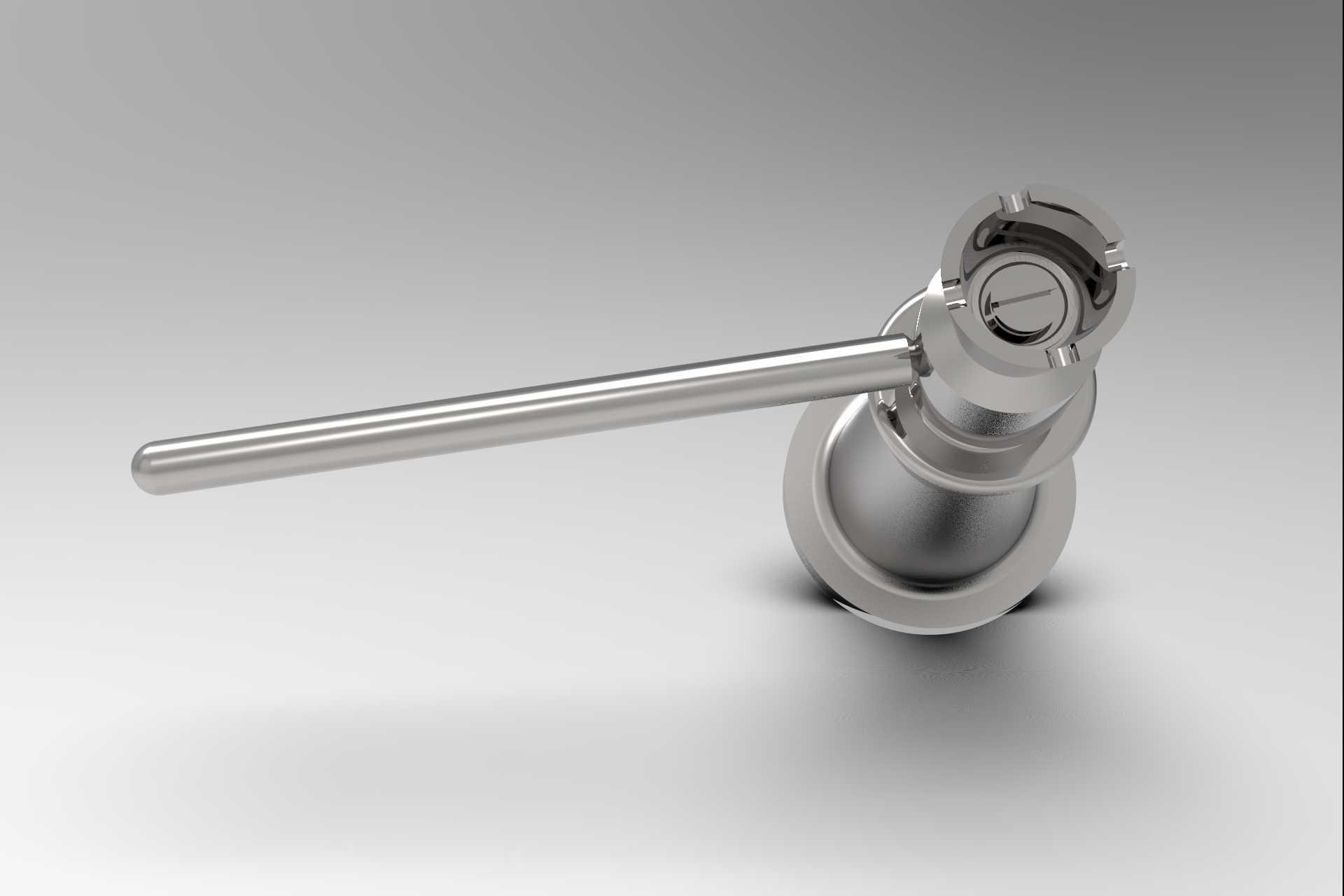

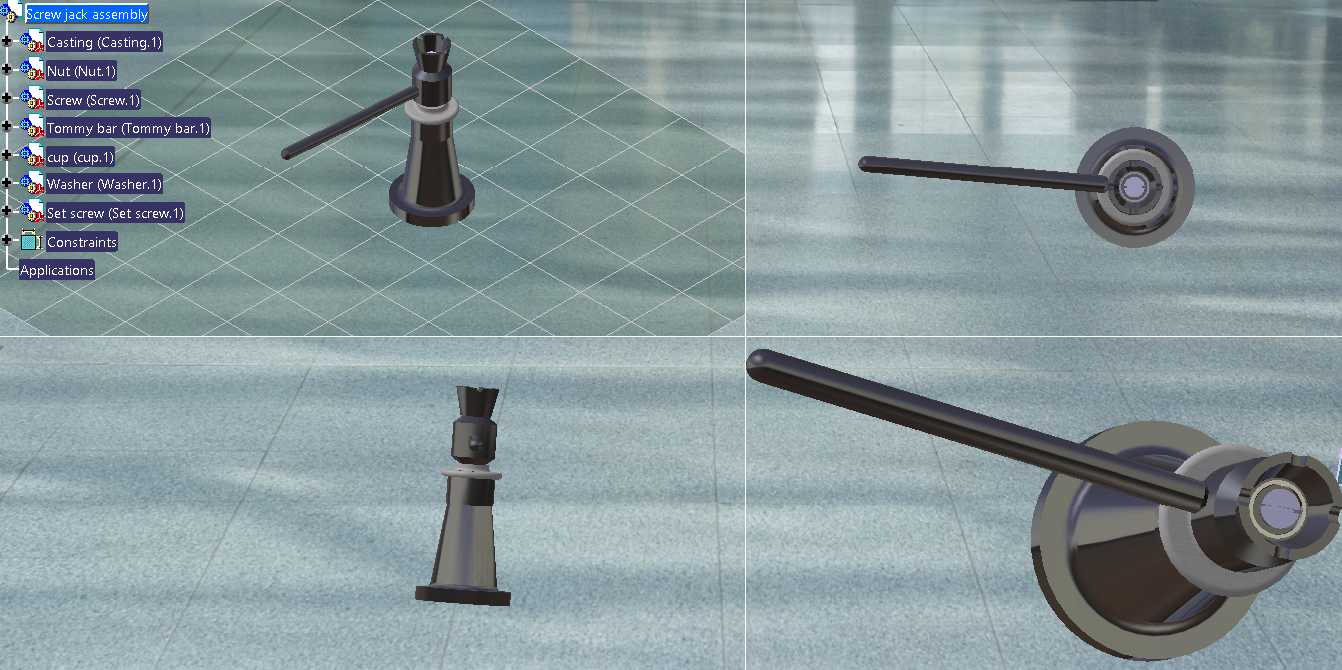

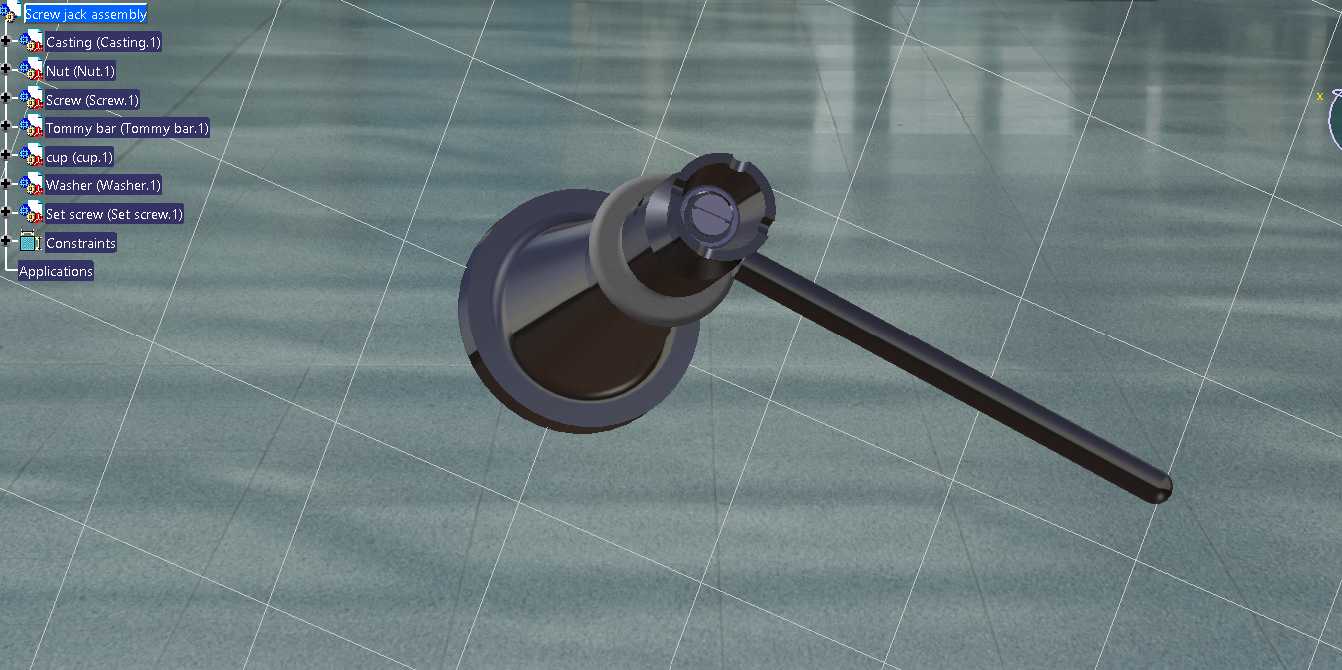

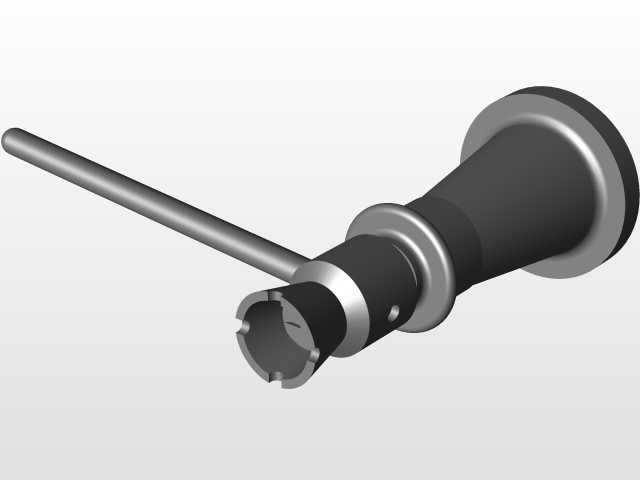

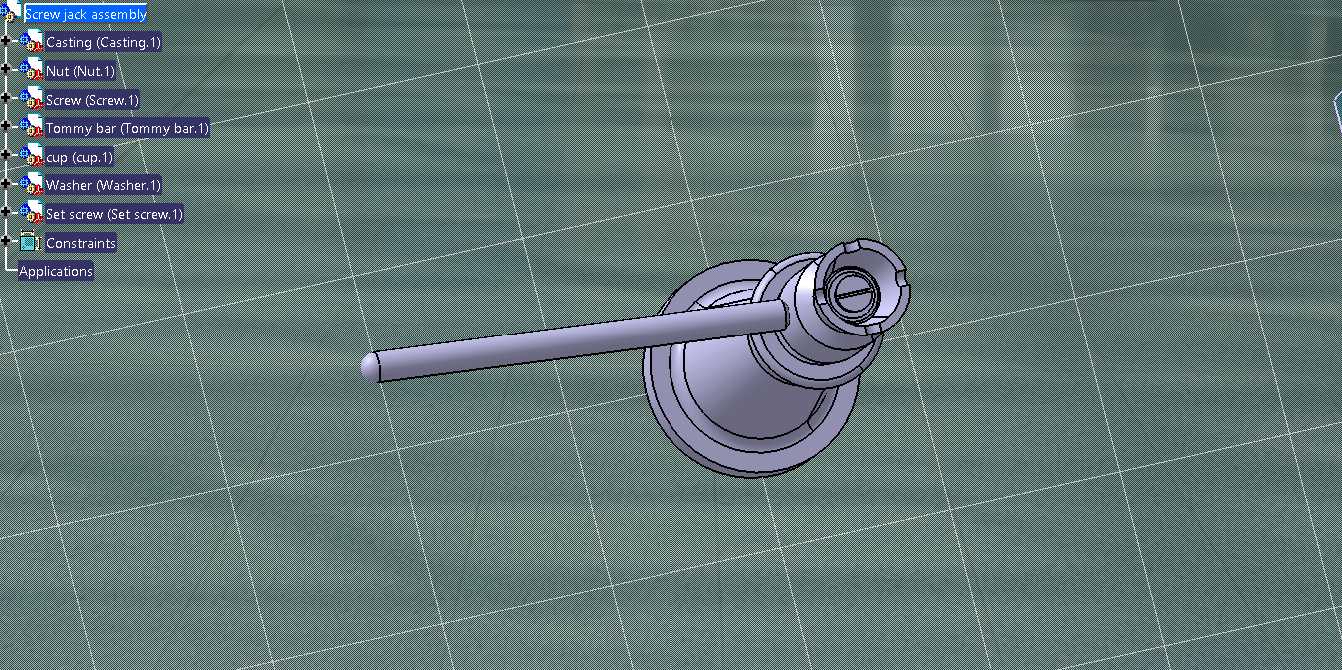

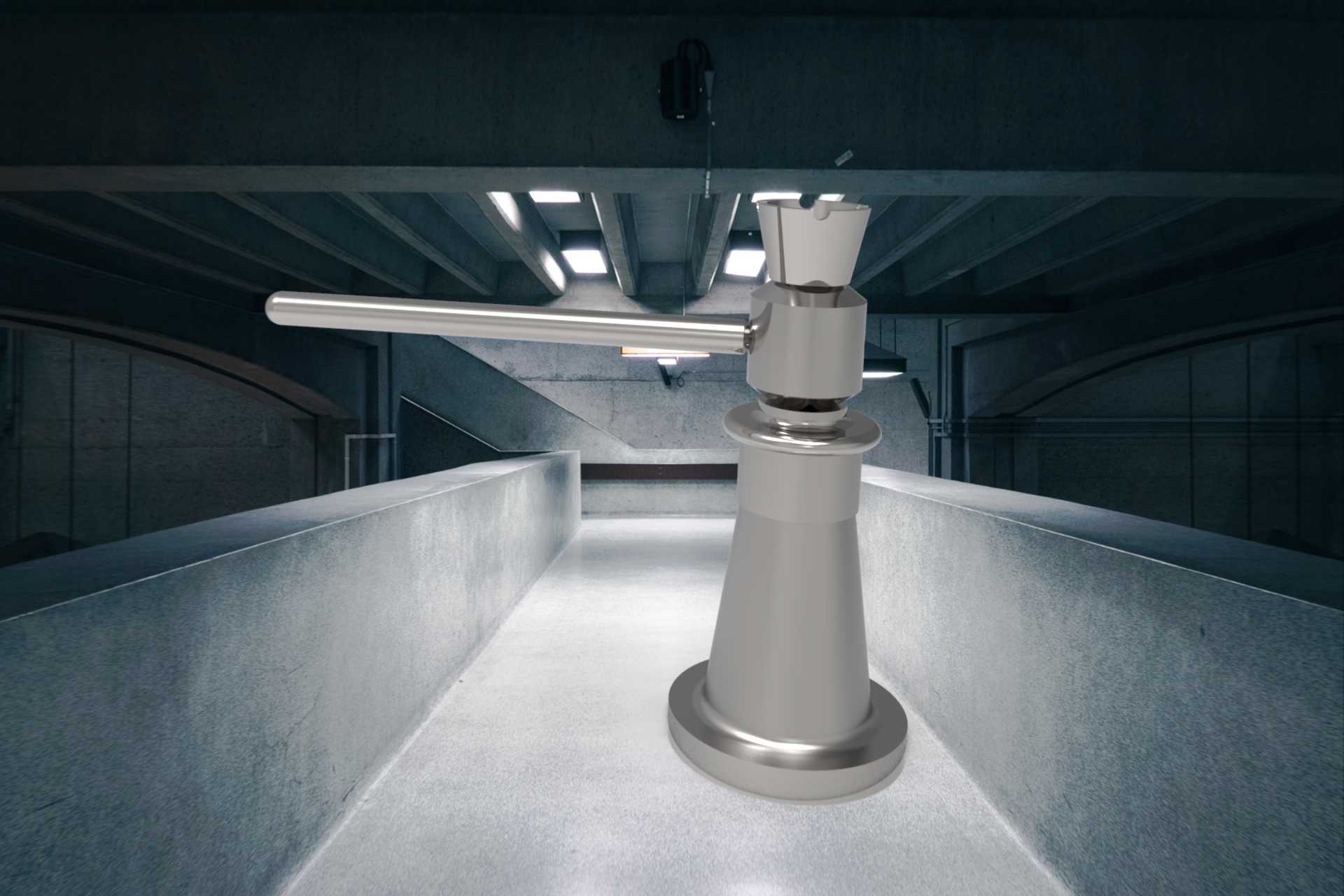

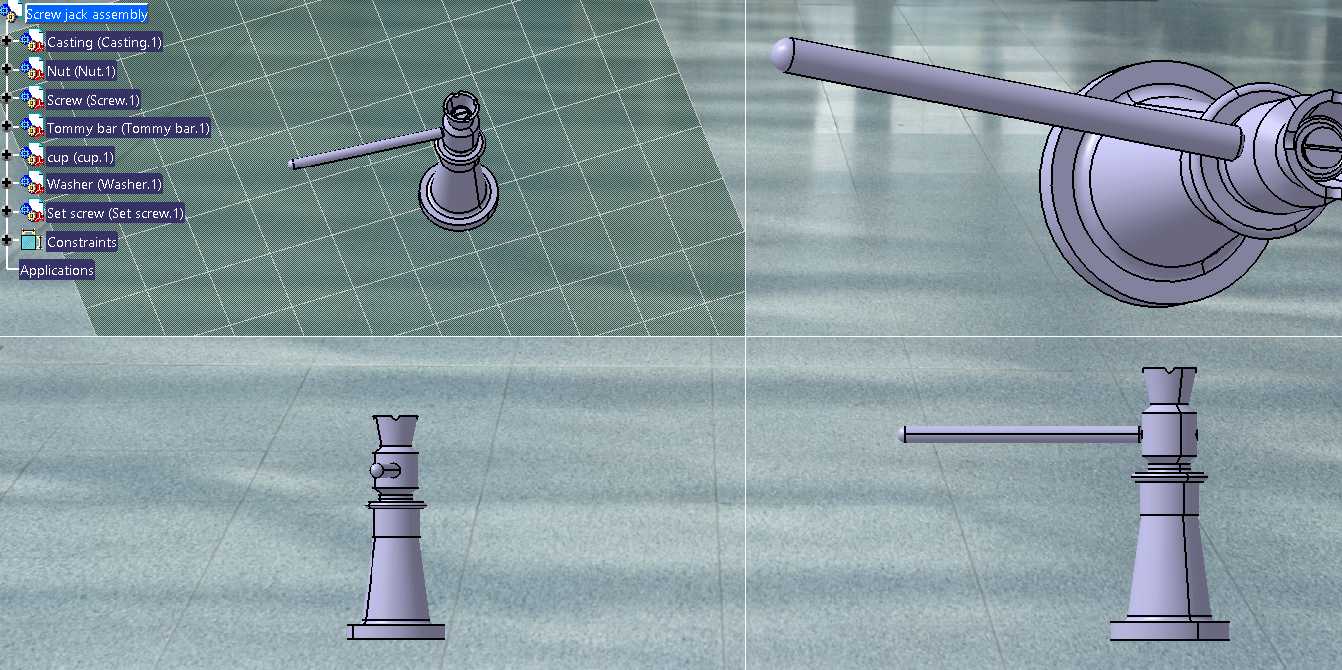

　　在设备检修、小型构件安装、工装调平这类需要小行程精准顶升的作业场景里，螺旋顶升结构的应用覆盖范围极广，不同于液压类顶升设备存在的密封泄漏、长期承重泄压问题，纯机械传动的螺旋结构可以在无动力源的野外、车间狭小工位完成稳定的承重支撑，哪怕长时间保持顶升姿态，也不会出现负载回落的风险，这也是这类结构在机加工装调、设备维保工位一直被广泛使用的核心原因。从结构设计逻辑来看，这套螺旋顶升结构采用梯形传动螺纹作为核心传力副，螺纹升角满足自锁条件，无需额外加装锁止机构就能实现任意位置的承重锁止，操作杆采用横向穿入式设计，可根据操作空间需求调整接杆长度，在空间受限的工位可以缩短操作力臂，需要大吨位顶升时则可以接长力臂降低操作力度，

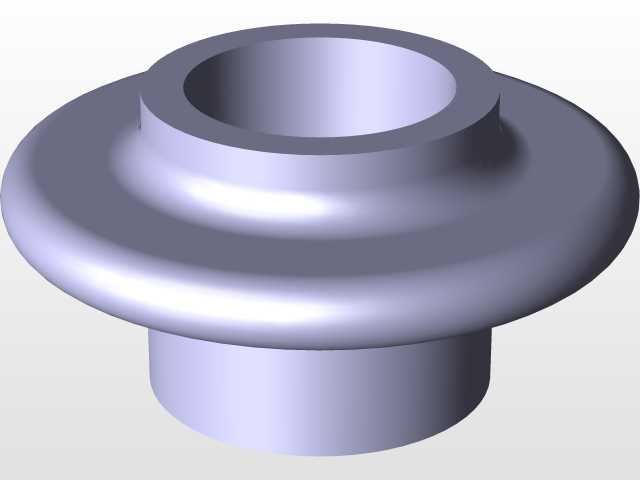

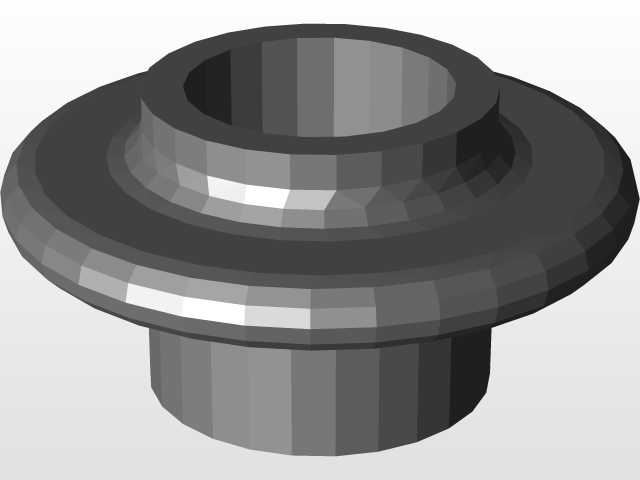

　　适配不同作业场景的操作需求。底座采用大直径锥形过渡结构，底部接触端面做了平整化处理，增大与支撑面的接触面积，降低单位面积压强，避免在混凝土地面、较软的金属工装台面上压出凹陷，同时锥形过渡段可以将顶升承受的偏载力均匀分散到底座整个截面，避免应力集中导致的结构变形。顶部承托台做了内凹限位结构，防止被顶升构件在顶升过程中出现横向滑移，承托台与螺杆顶端采用转动配合，顶升过程中承托台不会随螺杆一同转动，避免与被支撑构件接触面产生滑动摩擦刮伤工件表面。从安装边界来看，该结构收拢状态下整体高度适配多数设备底部的预留检修间隙，不需要额外垫高就能伸入设备底座下方完成支撑，最大顶升行程覆盖常规小型设备检修、工装调平的行程需求，整体外轮廓无突出尖锐结构，

　　在狭小空间内挪动操作时不会剐蹭周边设备或操作人员。整套结构的受力路径经过优化，从顶部承力到螺杆传力，再到底座分散承载，每个截面的受力都控制在材料许用应力范围内，手动操作时的力臂设计符合人体工程学，单人即可完成全程顶升操作，不需要额外辅助工具，在无电源供应的户外抢修、井下设备维保场景下，这类纯机械结构的可靠性远高于依赖密封件、液压油的液压类顶升设备，日常维护仅需定期在传动螺纹处涂抹润滑脂降低磨损，即可长期保持稳定的工作状态，不会因为长期闲置出现密封老化、油液变质导致的功能失效问题。
