三链轮闭环链条传动结构设计方案

项目分类:机械图纸 发布时间:2021-11-04 ID:363278
  • 三链轮闭环链条传动结构设计方案
  • 三链轮闭环链条传动结构设计方案
  • 三链轮闭环链条传动结构设计方案
  • 三链轮闭环链条传动结构设计方案
  • 三链轮闭环链条传动结构设计方案

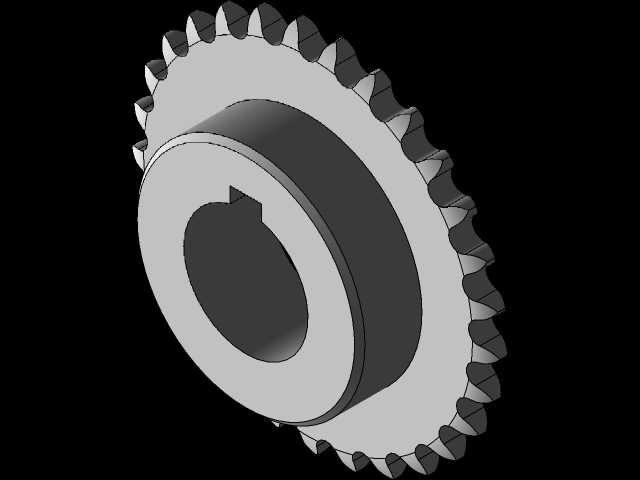

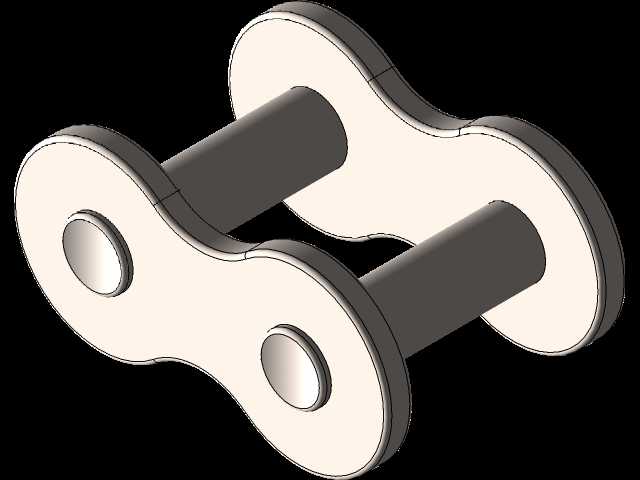

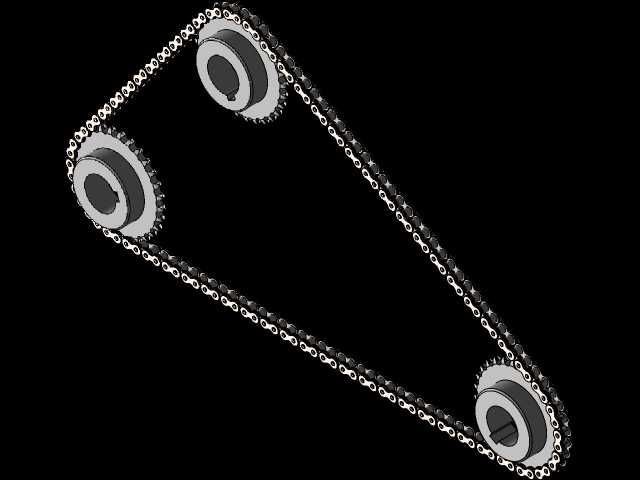

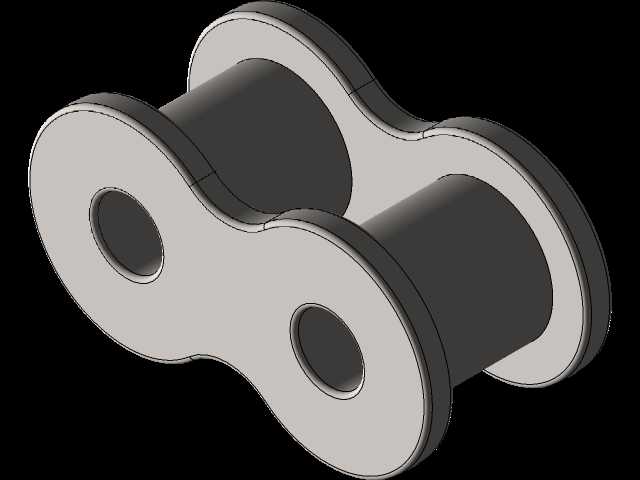

这套三链轮配闭环滚子链的传动结构,在轻工输送、小型动力传递场景里的适配性很强,不少间歇送料、低速动力分流的工位都会用到类似布局,区别于常规两链轮的直连传动,三链轮的三角布局能在有限安装空间里改变动力传递方向,还能通过调整其中一个链轮的张紧位置,抵消链条长期运行后的磨损伸长量,省去额外加装独立张紧轮的结构成本。从结构设计逻辑来看,三个链轮的分度圆直径根据实际传动比需求匹配,其中两个链轮作为动力输入、输出端固定在安装基板的对应工位,第三个链轮的安装座预留长圆孔调节余量,安装时可沿链条张紧方向调整位置,保证链条松边垂度控制在合理区间,避免高速运行时出现链条跳齿、拍打异响的问题。链轮的齿形按照标准滚子链参数设计,齿沟圆弧半径适配对应规格链条的滚子直径,保证啮合时滚子能顺利进入齿槽,减少啮合冲击,链轮轮毂部分预留标准键槽与轴端挡圈安装位,能直接和常规输出轴配合装配,不需要额外定制转接轴件。配套的闭环滚子链采用标准节距规格,链板、销轴的强度匹配常规低速传动的载荷需求,安装时要注意三个链轮的共面度偏差控制在允许范围内,若共面度偏差过大,运行过程中会出现链条侧磨、异常掉链的问题,大幅缩短传动组件的使用寿命。从安装边界来看,整套传动结构的外轮廓尺寸由三个链轮的中心距决定,设计时已经预留了链条运行时的周边安全间隙,不会和周边的机架护板、其他传动组件产生运动干涉,链轮中心距的取值也符合链传动设计的规范要求,避免中心距过小导致链条绕转次数过多加剧磨损,也不会因为中心距过大出现链条运行时的松边颤动问题。实际应用中,这套结构可以直接适配小型输送线的动力传递、工装夹具的工位切换传动等场景,结构可靠性高,后期维护只需要定期检查张紧量、加注润滑脂即可,不需要复杂的维保操作。
