奔驰标识联动翻转展示面板结构设计

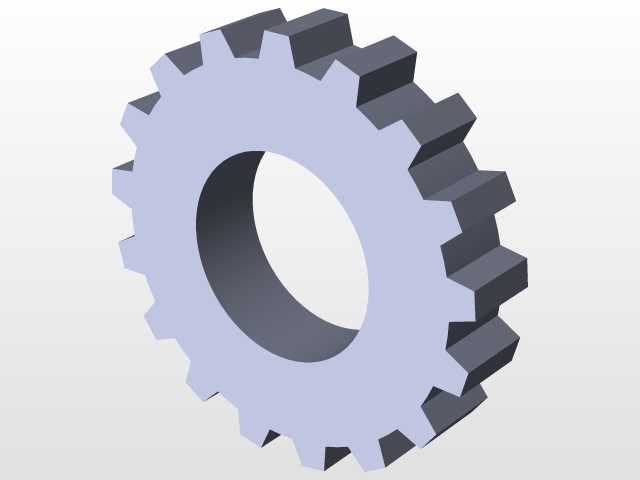

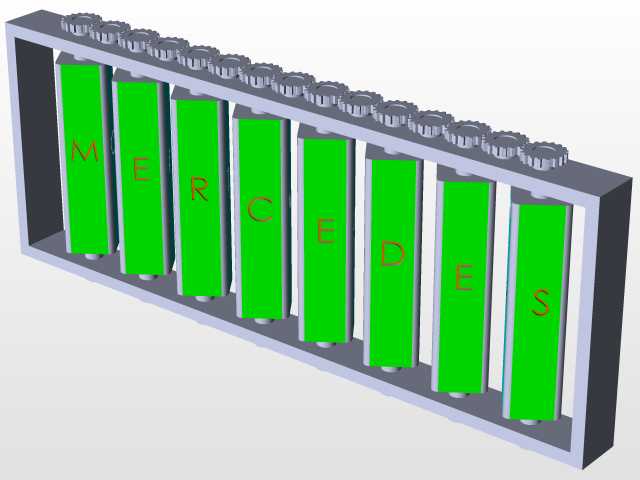

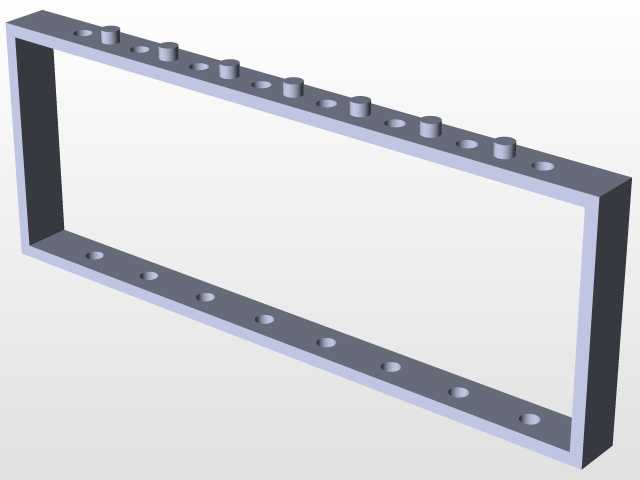

这款联动翻转展示面板主要应用于线下品牌展厅、车展展台、商业空间主题展示区域，可作为品牌视觉传递的动态展示载体，替代传统静态标识牌，通过机械联动的动态效果强化视觉记忆点，也可适配主题活动现场的互动展示环节，配合灯光系统实现动态视觉输出。整套结构采用框架式承载设计，外框为一体式矩形支撑结构，所有传动部件与翻转单元均内嵌于框架腔体内部，安装时可直接通过外框预留的安装孔位固定于墙面或展示台架，安装边界可适配常规展陈空间的预留尺寸，外框边缘做圆角过渡处理，避免展陈场景下的磕碰风险。核心传动部分采用同轴齿轮串联布局，每个翻转单元的顶端配置同模数圆柱直齿轮，相邻齿轮依次啮合实现动力同步传递，仅需在结构端部配置单组动力输入即可带动所有翻转单元同步转动，传动路径无冗余部件，传动效率高，运行过程中各单元转速一致，不会出现翻转不同步的错位问题。翻转单元为等距排列的矩形柱体，柱体表面可做不同画面分区，转动过程中可实现多幅画面的切换展示，本次设计的柱面预留了品牌字符安装位，字符采用嵌入式安装结构，与柱面保持齐平，转动过程中不会与周边框架产生刮擦。柱体上下两端采用小直径销轴与框架连接，销轴位置做耐磨衬套预留，长期往复转动也不会出现轴孔磨损松旷的问题，各柱体之间预留均匀间隙，既避免转动时的相互干涉，也保证整体视觉的规整性。设计过程中优先考虑了展陈场景的低噪音需求，齿轮啮合侧隙控制在合理区间，既保证传动顺畅无卡滞，也不会因侧隙过大产生转动冲击噪音，框架内部可预留走线空间，适配内置光源的供电线路布设，无需额外在外部走明线破坏整体外观。整套结构的零部件通用性较强，齿轮、销轴等均采用常规标准件参数，加工制造难度低，后期维护更换部件无需定制特殊规格，可根据实际展示需求调整柱体数量与整体框架长度，适配不同尺寸的展示墙面，也可更换柱面的展示内容，适配不同主题的展示需求，无需改动核心传动结构即可快速完成内容迭代。
