异形回转体零件分体式成型模具结构

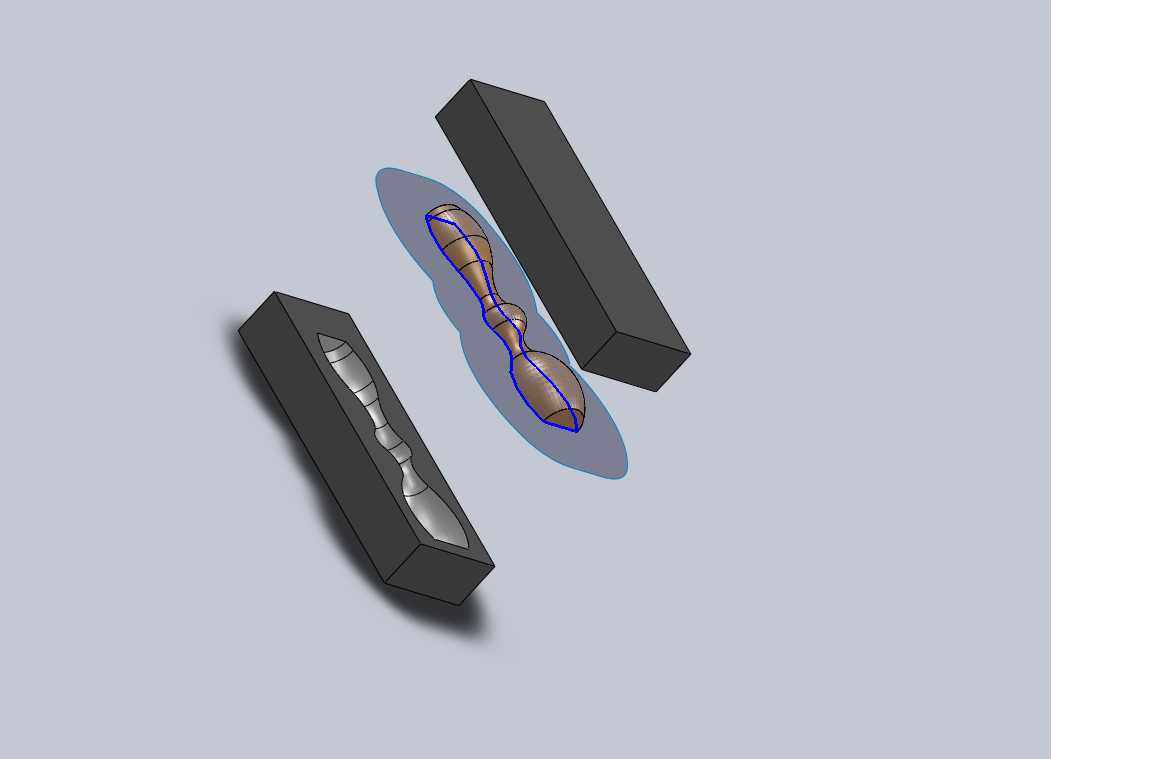

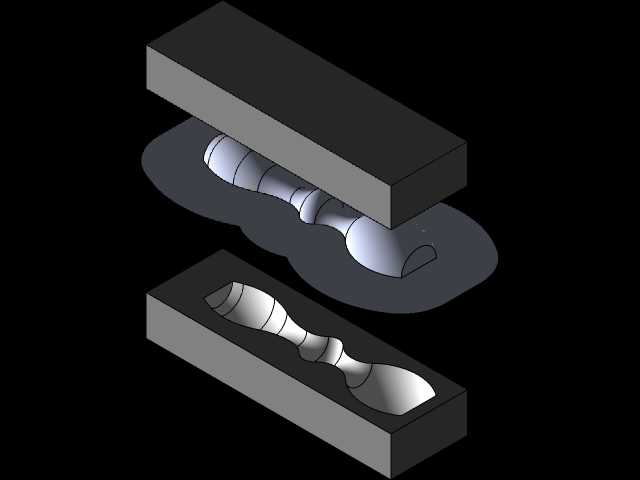

　　这套分体式模具结构针对带曲面轮廓的异形回转体零件成型场景设计，主要应用于小批量非标零件的压制成型工序，适配非金属复合材料、低熔点合金等材质的坯件加工，在工艺品配件、小型异形结构件的生产环节中，能够解决复杂曲面零件脱模困难、成型精度难控制的实际问题。从结构设计逻辑来看，模具采用上下对开的分体式布局，两个模体分别加工出对应零件半侧轮廓的模腔，合模后形成完整的封闭成型腔，模腔轮廓完全贴合目标零件的外表面曲线，包含多段变径圆弧过渡、曲面收腰的异形结构，避免了整体式模具加工复杂曲面时刀具干涉的问题，同时降低了模腔抛光的作业难度。在实际使用过程中，分体式的结构设计让脱模操作更加便捷，成型完成后只需分离两个模体，即可直接取出成型零件，

　　无需额外设计复杂的顶出机构，适配小批量生产场景下快速换模、快速取件的作业需求，减少了辅助工序的时间消耗。设计过程中重点考量了模腔的对位精度，两个模体的贴合面加工有定位止口，合模时能够自动对齐，避免合模错位导致的零件分型面错边问题，保证成型零件的轮廓精度。模体本身采用长方体的外形结构，外形规整无突出结构，既可以直接安装在小型压力机的工作台上使用，也可以适配手动压合的工装夹具，安装边界没有特殊的干涉结构，模体的壁厚根据成型压力做了均匀化设计，在保证模体结构强度的前提下，尽可能控制模体的整体重量，方便人工搬运与换模操作。模腔的曲面过渡处全部做了顺滑的圆角处理，既能够减少成型时原料填充的阻力，避免模腔尖角处出现填充不满的缺陷，

　　也能够降低脱模时零件表面被模腔划伤的概率，提升成型零件的表面质量。针对这类异形回转体零件的成型需求，这套模具结构没有采用复杂的抽芯、滑块结构，全部依靠分体模腔的对合完成成型作业，结构简单可靠，维护成本低，对于小批量多品种的异形零件生产来说，能够大幅缩短模具的加工周期，降低生产准备阶段的成本投入，同时模体的长方体外形也方便堆叠存放，减少车间工装存储的空间占用。
