商用餐桌式查帕蒂烤盘蛋糕制作设备结构

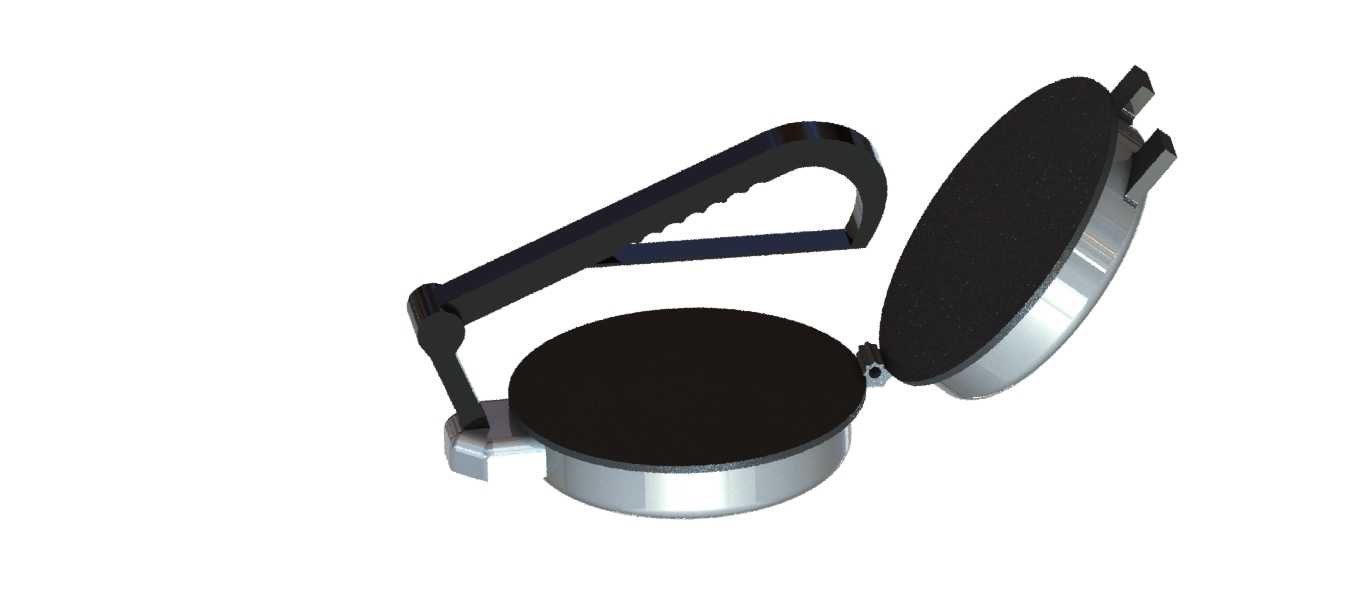

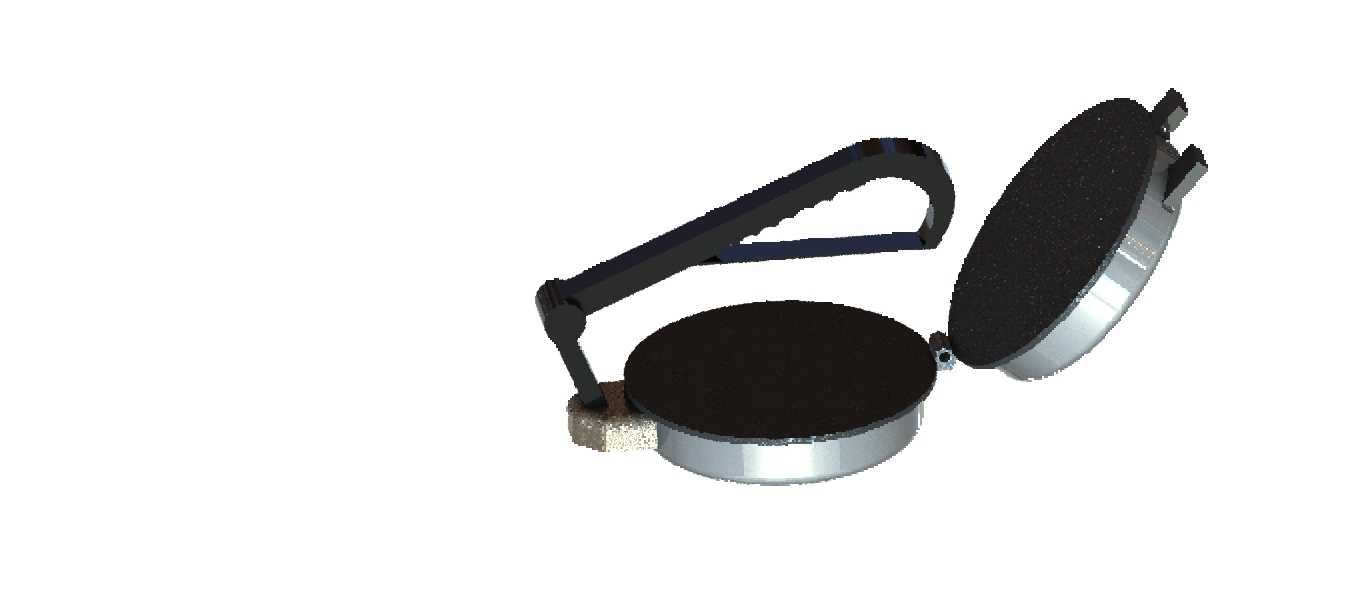

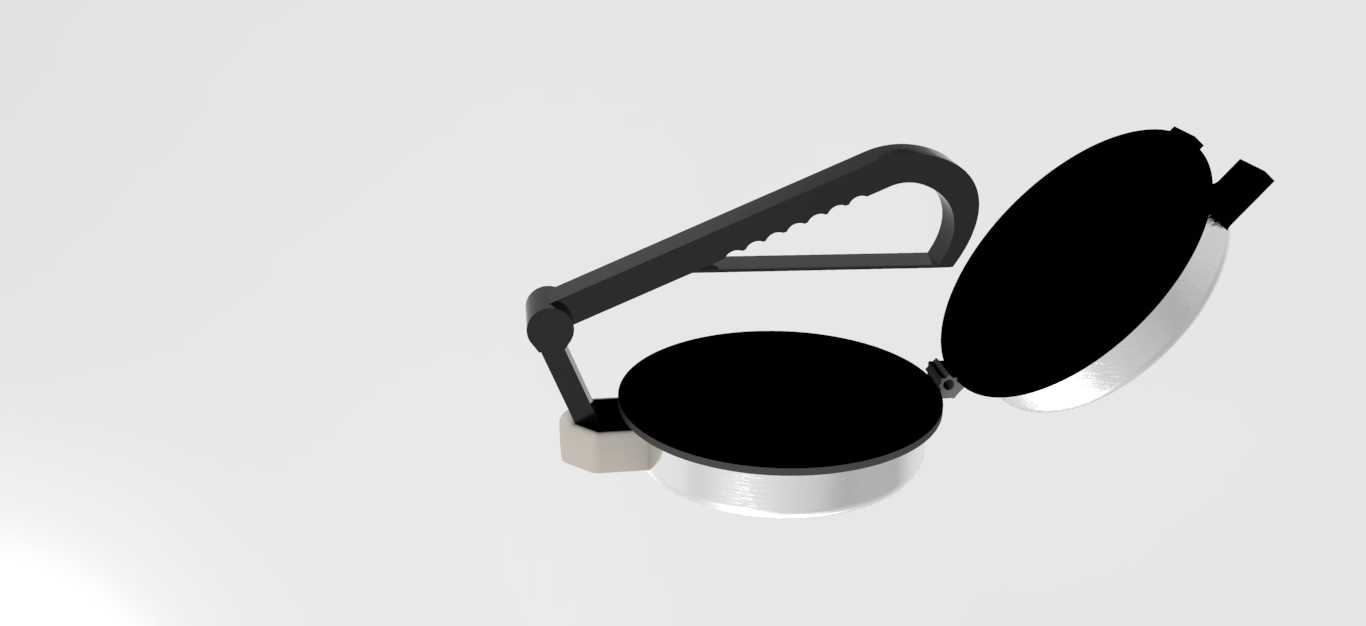

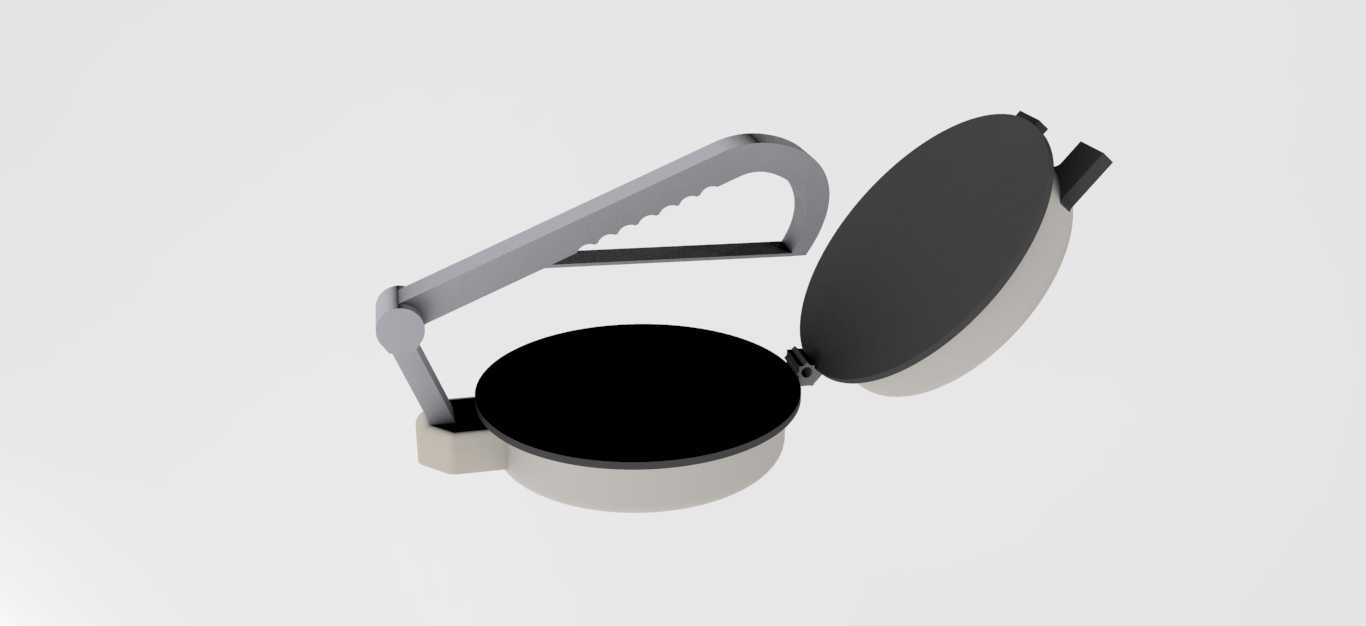

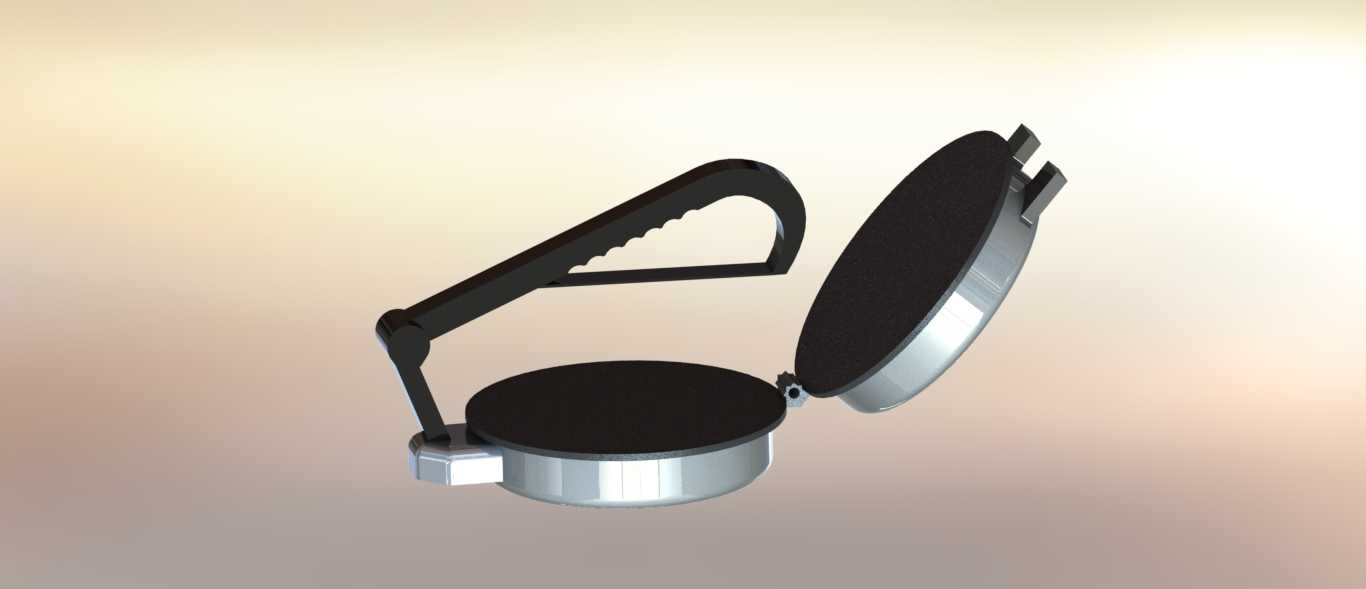

　　这款开合式双面加热的饼类加工设备，主要面向小型餐饮门店、流动餐车以及家庭式食品加工作坊使用，可完成查帕蒂、薄煎饼、烤盘蛋糕等多种薄型面制食品的加热熟制作业，相比传统单煎锅加工模式，双面同步加热的结构能将单份食品的加工时长压缩近四成，同时避免人工翻面带来的饼面破损、受热不均问题。从结构设计逻辑来看，设备采用上下圆盘式加热腔体布局，下加热盘固定于圆柱形底座上方，上加热盘通过侧边的铰接支架与底座连接，支架处集成了阻尼式支撑结构，开合过程中可在0到105度开启角度范围内任意悬停，既方便操作人员取放食材、清理盘面，也能避免上盘意外回落造成的夹手风险。上盘的提手位置做了弧形镂空防滑处理，握持施力时符合人手自然弯曲的弧度，

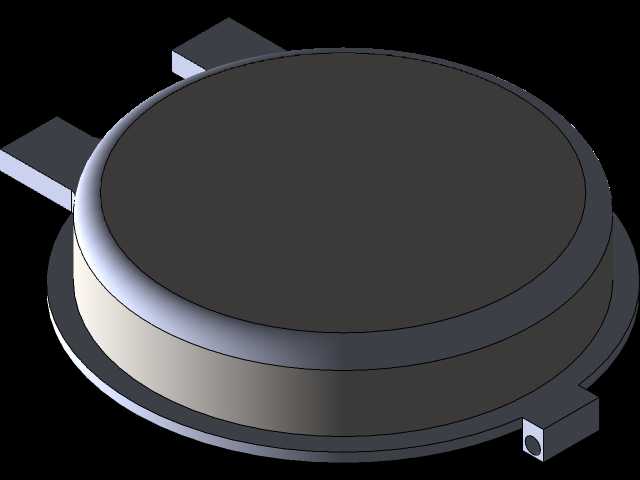

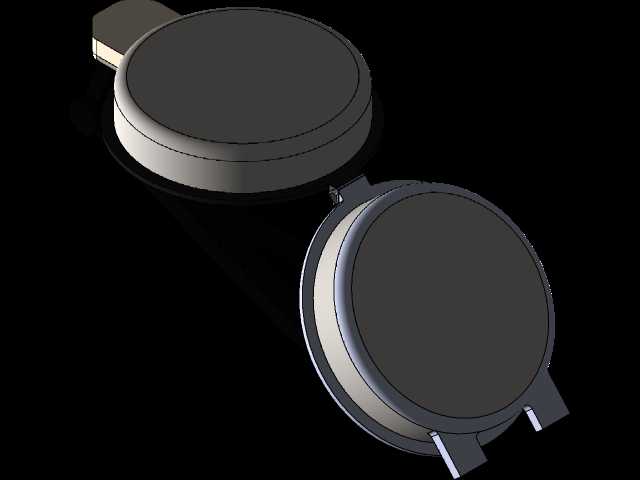

　　长时间操作也不易产生手部疲劳，提手与上盘金属壳体之间预留了隔热间隙，能减少加热过程中热量向提手部位传导，降低操作时的烫伤概率。设备整体的安装边界十分紧凑，底座直径控制在300毫米以内，整机闭合状态下高度不足200毫米，放置在常规操作台面时仅占用不到0.1平方米的台面空间，无需额外预留安装固定点位，搬移换位十分便捷，适配流动经营场景下频繁转场的使用需求。加热盘面采用圆形平面设计，盘面直径280毫米，单次可加工直径260毫米以内的整饼，也可同时放置多份小尺寸面胚，盘面边缘做了2毫米高度的围边，能避免加工过程中面糊、油脂溢出流到设备外壳或台面上，降低日常清理的工作量。上下加热盘的铰接位置预留了3毫米的浮动间隙，

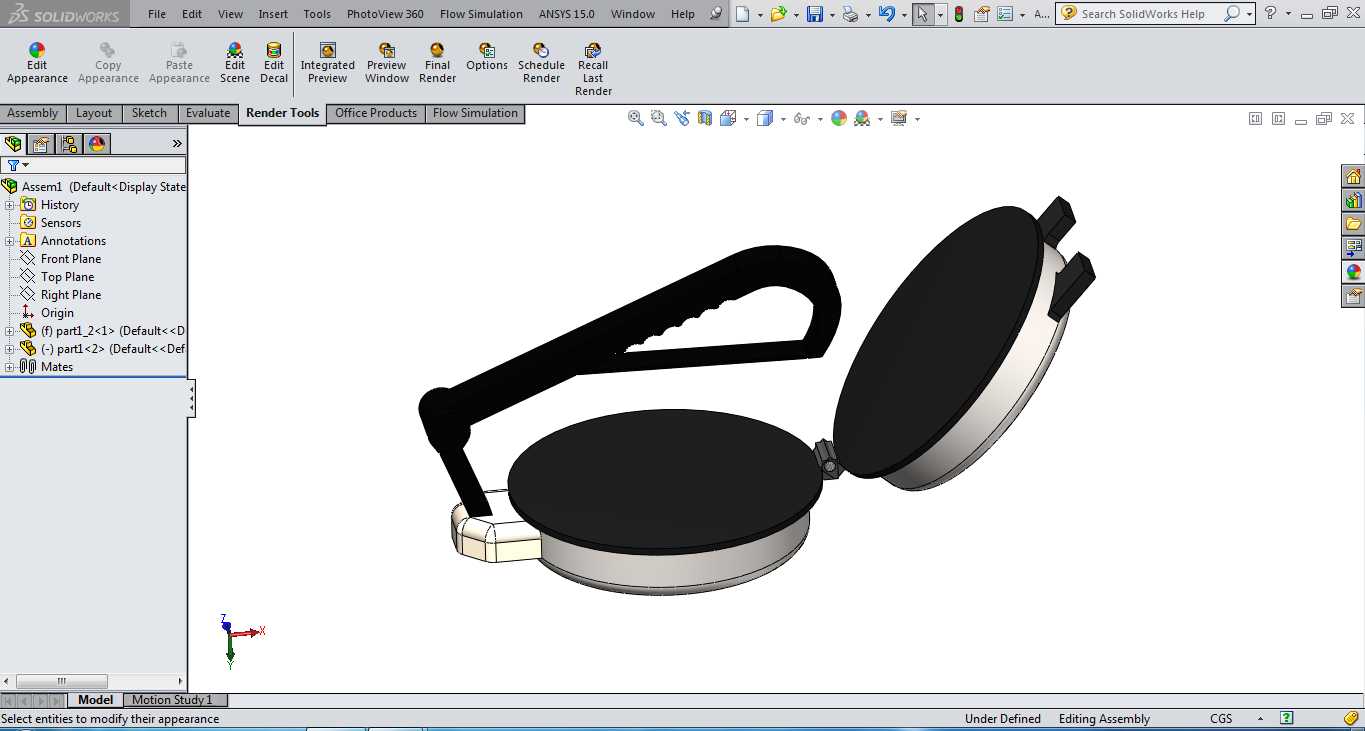

　　合盖时可根据面胚的实际厚度自动调整上下盘的平行度，避免因面胚厚度不均导致的局部压合过紧、加热过度问题，不管是厚度1毫米的薄脆查帕蒂，还是厚度10毫米左右的松软烤盘蛋糕，都能保证上下表面受热均匀，熟化程度一致。底座内部预留了加热元件、温控模块的安装空间，底部设置有四个防滑胶垫，放置在光滑台面时不会因操作施力产生滑移，底座侧面预留了电源走线的出口位置，布线时可根据操作台面的插座位置调整走线方向，避免线缆干涉操作人员的取放动作。从结构建模的角度来看，整个设备的零部件拆分逻辑清晰，铰接支架、提手、上下盘壳体、底座等部件均采用独立零件建模，装配关系明确，各活动部件的运动行程无干涉，可直接用于同类小型食品加热设备的结构参考，也可作为相关课程设计中食品加工设备的建模参考案例，帮助设计人员快速理解开合式双面加热设备的结构布局逻辑，在进行同类型产品改型设计时，可直接复用其铰接阻尼结构、浮动加热盘的设计思路，缩短前期结构方案的验证周期。
