离心压缩机叶轮内部流场仿真分析模型

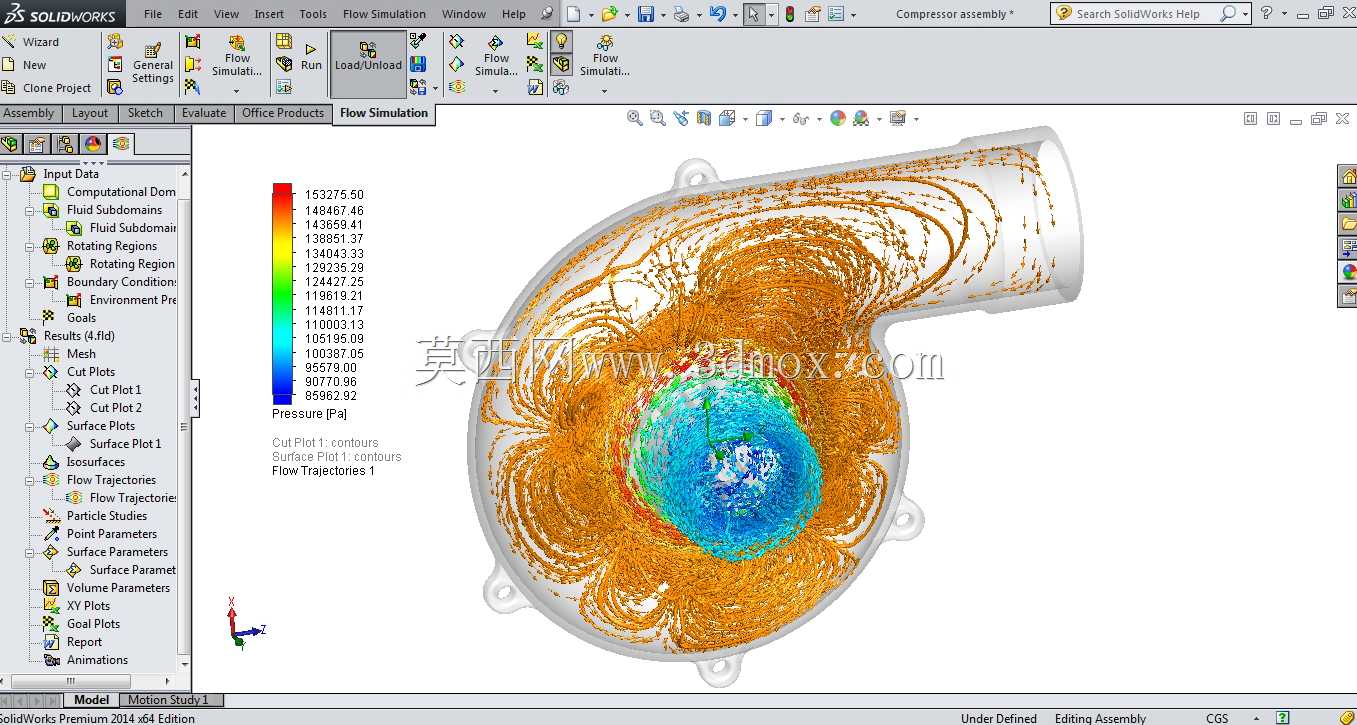

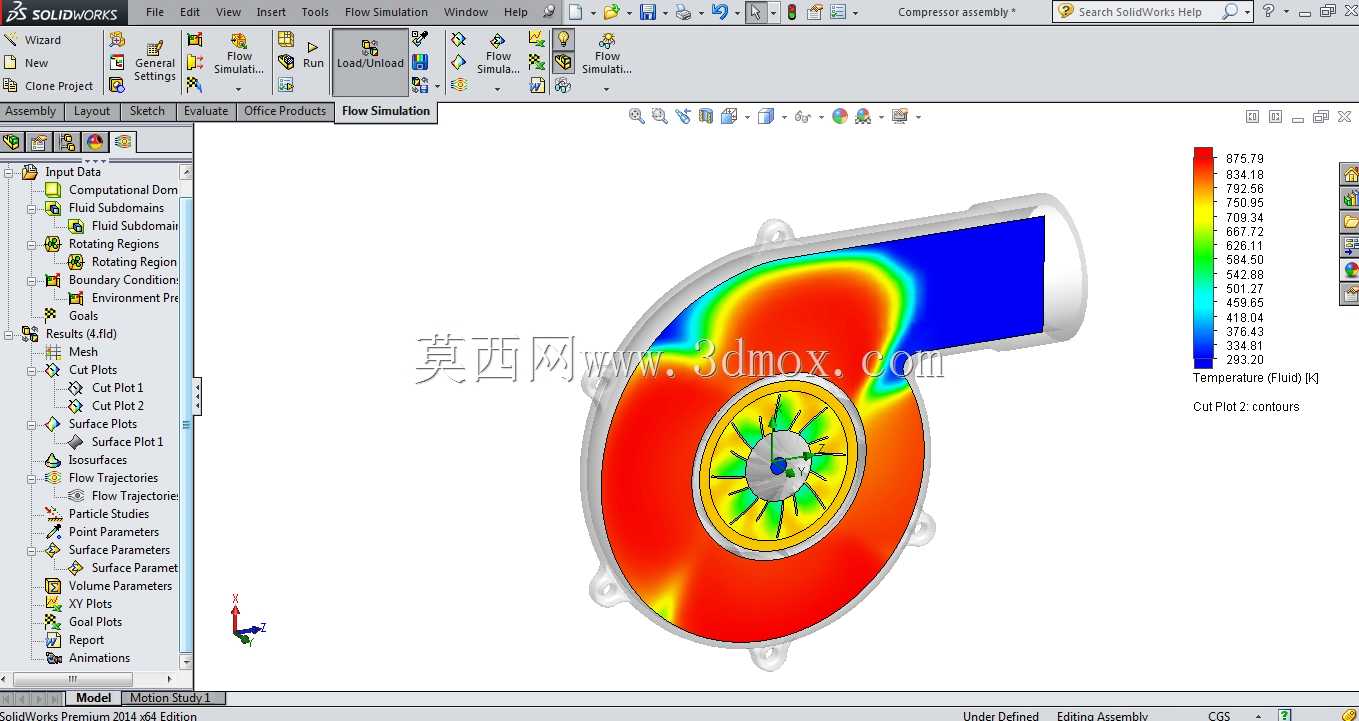

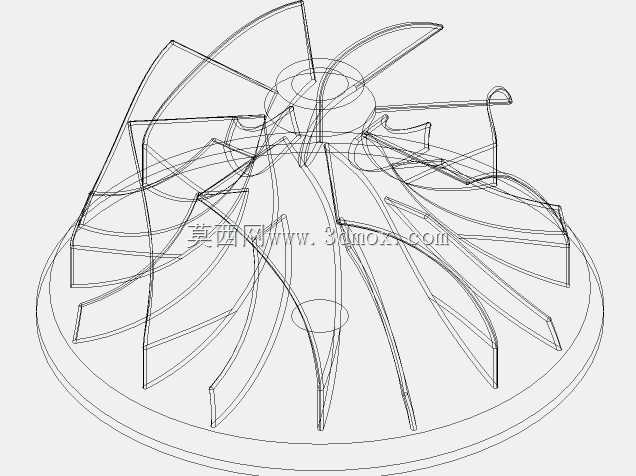

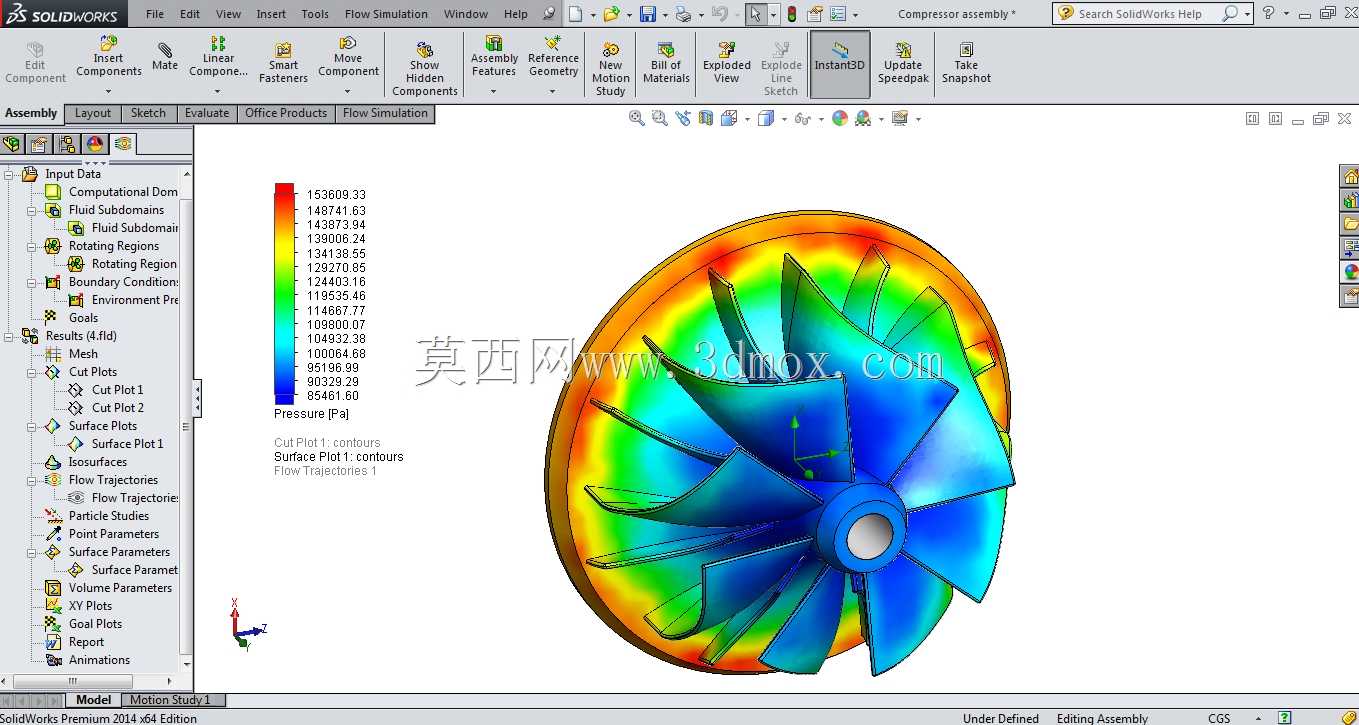

该模型针对离心压缩机核心做功部件叶轮开展内部空气流动特性分析，可直接服务于通用动力、暖通制冷、工业增压、气体输送等多个场景的压缩机产品研发环节，覆盖从车间工艺气源供给、商用中央空调冷媒压缩到工业流程气体增压输送的实际使用需求，是压缩机整机气动性能优化的核心分析载体。叶轮作为压缩机内唯一对气体做功的旋转部件，其内部流动状态直接决定整机的压比、效率与运行稳定性，实际运行中叶轮高速旋转带动入口气体获得动能与压力能，气流在叶轮流道内完成转向与扩压前的预压缩，若流道设计存在曲率突变、叶片安装角匹配不合理问题，极易在叶片吸力面、轮盖侧产生流动分离与涡流，不仅会降低整机压缩效率，还会引发气动激振带来叶轮疲劳损伤、运行噪声超标等问题。本次分析模型围绕叶轮实际做功过程搭建，设计阶段首先匹配目标工况的流量、压比参数确定叶轮的子午流道型线，合理控制轮盘与轮盖的曲率变化梯度，避免流道通流面积突变带来的局部流速激增；叶片采用三元扭曲设计，沿叶高方向调整叶片安装角与型线曲率，适配不同半径位置的气流圆周速度差异，减少气流进入叶道时的冲击损失，同时控制叶片出口角的取值范围，兼顾压比提升需求与后续扩压器的入口气流匹配度。模型充分考虑实际安装边界约束，叶轮轮毂端与主轴的配合尺寸、轮盖侧与密封结构的间隙预留、叶片前缘与进气室的轴向距离均按照实际装配要求设置，确保仿真分析的流场边界与实际运行状态一致。通过流场仿真可直观捕捉叶道内不同位置的压力分布、流速变化与涡流产生区域，定位流动损失集中的位置，为叶片型线修型、流道结构优化提供量化依据，有效降低样机试制阶段的性能测试迭代成本，帮助设计人员在方案阶段就预判叶轮的气动性能与运行风险，优化后的叶轮可有效提升压缩机整机运行效率，拓宽稳定工况范围，降低运行过程中的气动噪声与结构振动风险。
