涡轮内部流场仿真分析三维结构展示

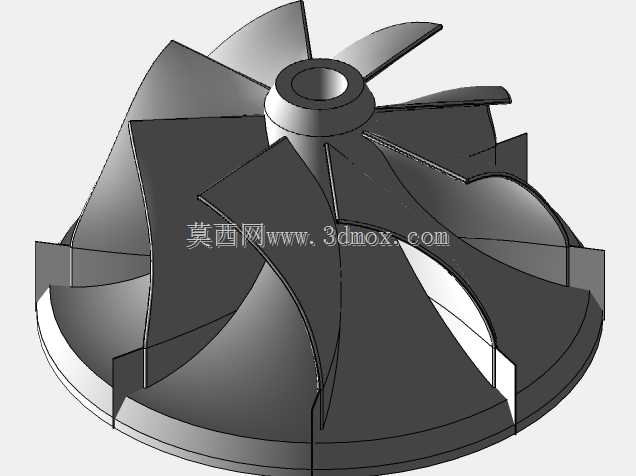

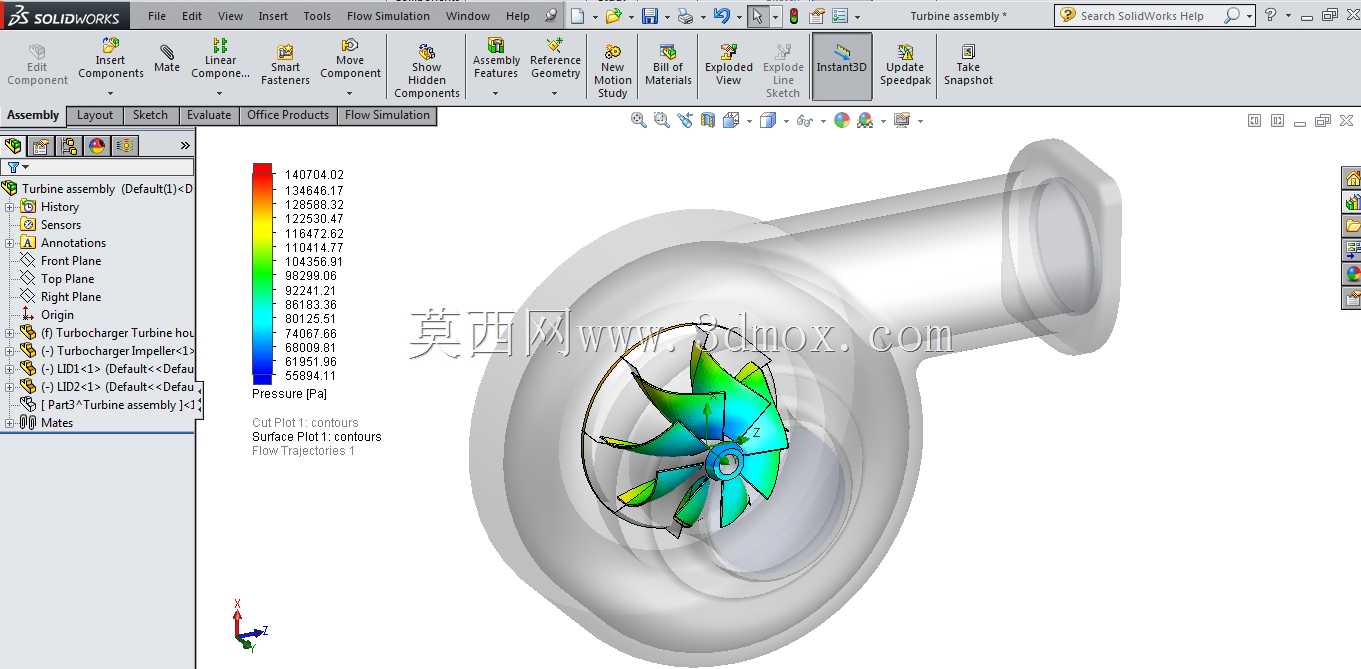

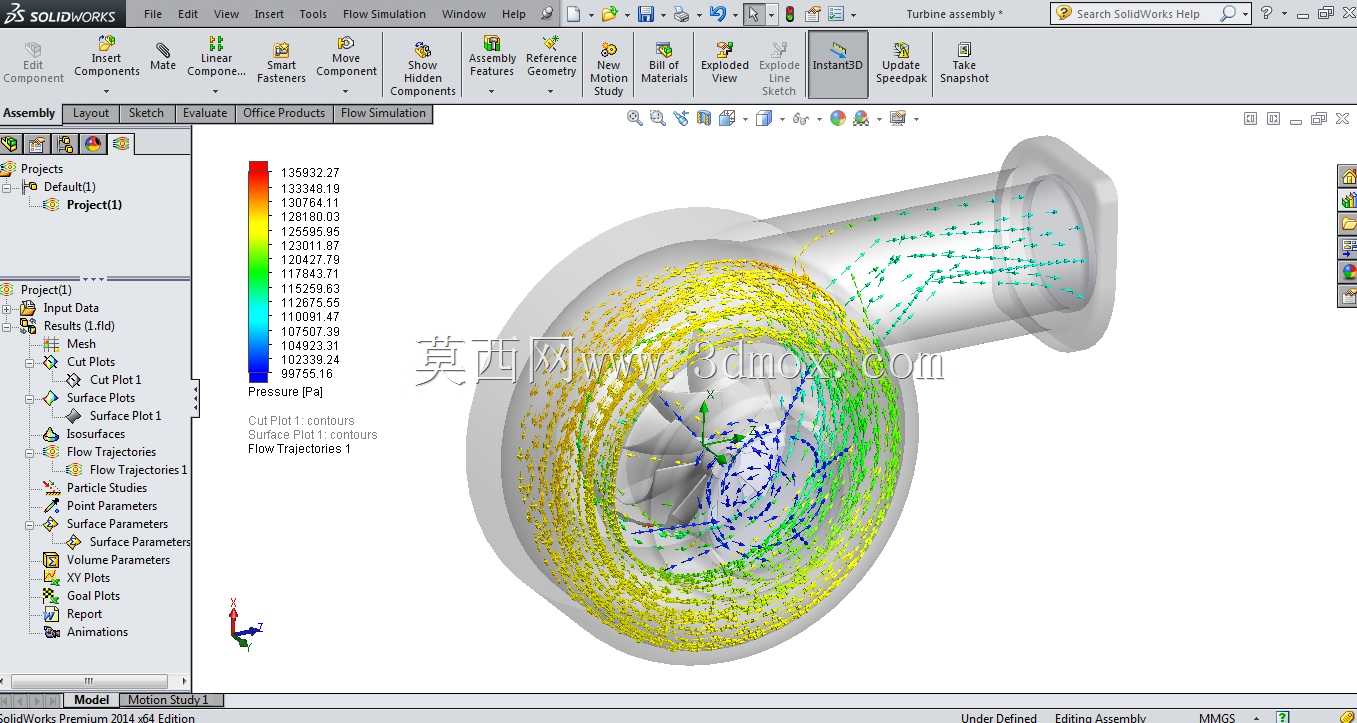

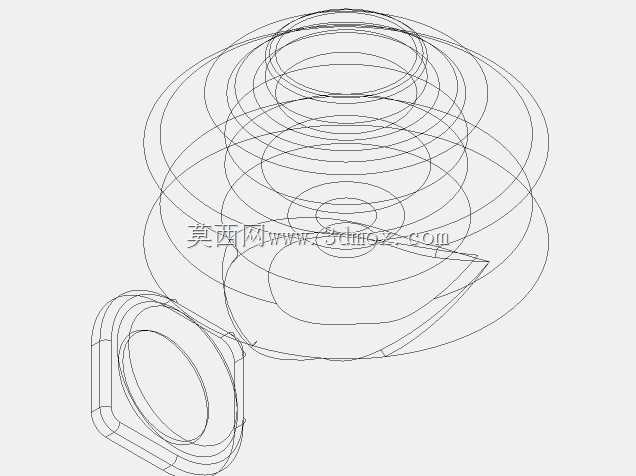

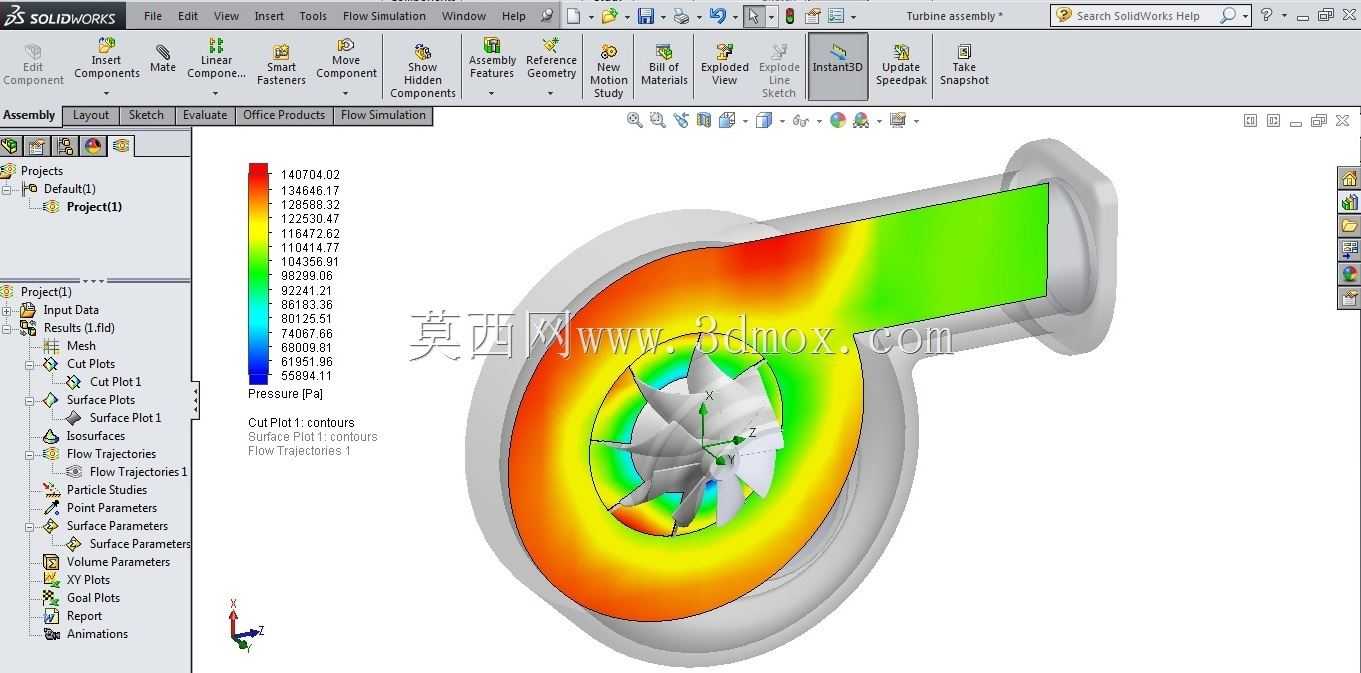

该涡轮结构广泛应用于动力增压、流体输送、能量回收等工业场景，在车用涡轮增压系统、工业透平设备、流体输送增压单元中都承担着核心的能量转换作用，能够通过叶轮的高速旋转，实现流体介质的压力能与动能的相互转换，是流体机械领域应用极为普遍的核心部件。本次展示的结构围绕涡轮内部的流动特性完成建模与仿真验证，核心功能是直观呈现流体在涡轮蜗壳、叶轮区域的真实流动轨迹，捕捉流道内的压力分布、流速变化规律，为涡轮的气动性能优化提供直观的可视化参考。从设计思路来看，该结构的建模过程优先还原了涡轮的真实流道边界，蜗壳采用渐扩式环形流道设计，能够引导进入腔体的流体均匀沿周向分布，以稳定的入射角冲击叶轮叶片，减少流体在入口段的冲击损失与涡流扰动；叶轮部分采用扭曲叶片构型，叶片型线沿轴向与径向做连续曲率变化，能够适配流体在流道内的转向过程，让流体在流经叶片通道时平滑完成动能传递，降低流动分离带来的能量损耗。在外形与安装边界层面，该涡轮的入口采用法兰式连接结构，能够与上游的流体输送管路实现可靠密封对接，法兰端面的密封面尺寸、螺栓孔位排布都匹配通用工业管路的安装标准，可直接适配常规口径的输送管路；出口段采用直段圆管结构，能够引导做功后的流体平稳流出腔体，避免出口段的流道突变引发额外的流动阻力。整个涡轮的壳体采用回转体构型，最大径向尺寸覆盖蜗壳的最外轮廓，轴向安装尺寸从入口法兰端面到出口管段端面预留了充足的安装空间，能够适配常规的设备舱体安装位，不会与周边的管路、固定结构产生干涉。通过流场轨迹的可视化呈现，可以清晰观察到流体在蜗壳内的周向旋流过程，以及进入叶轮区域后沿叶片通道的流动路径，不同颜色的轨迹标识对应流道内不同位置的压力数值，能够直观定位流道内的高压区、低压区分布，识别容易产生流动滞止、涡流损耗的局部区域，为后续的叶片型线优化、蜗壳流道修型提供明确的改进方向，帮助设计人员在方案阶段就预判涡轮的气动性能，减少物理样机的试制测试成本，缩短产品的迭代周期。
