勃朗宁HP手枪照门可调式瞄准标尺结构

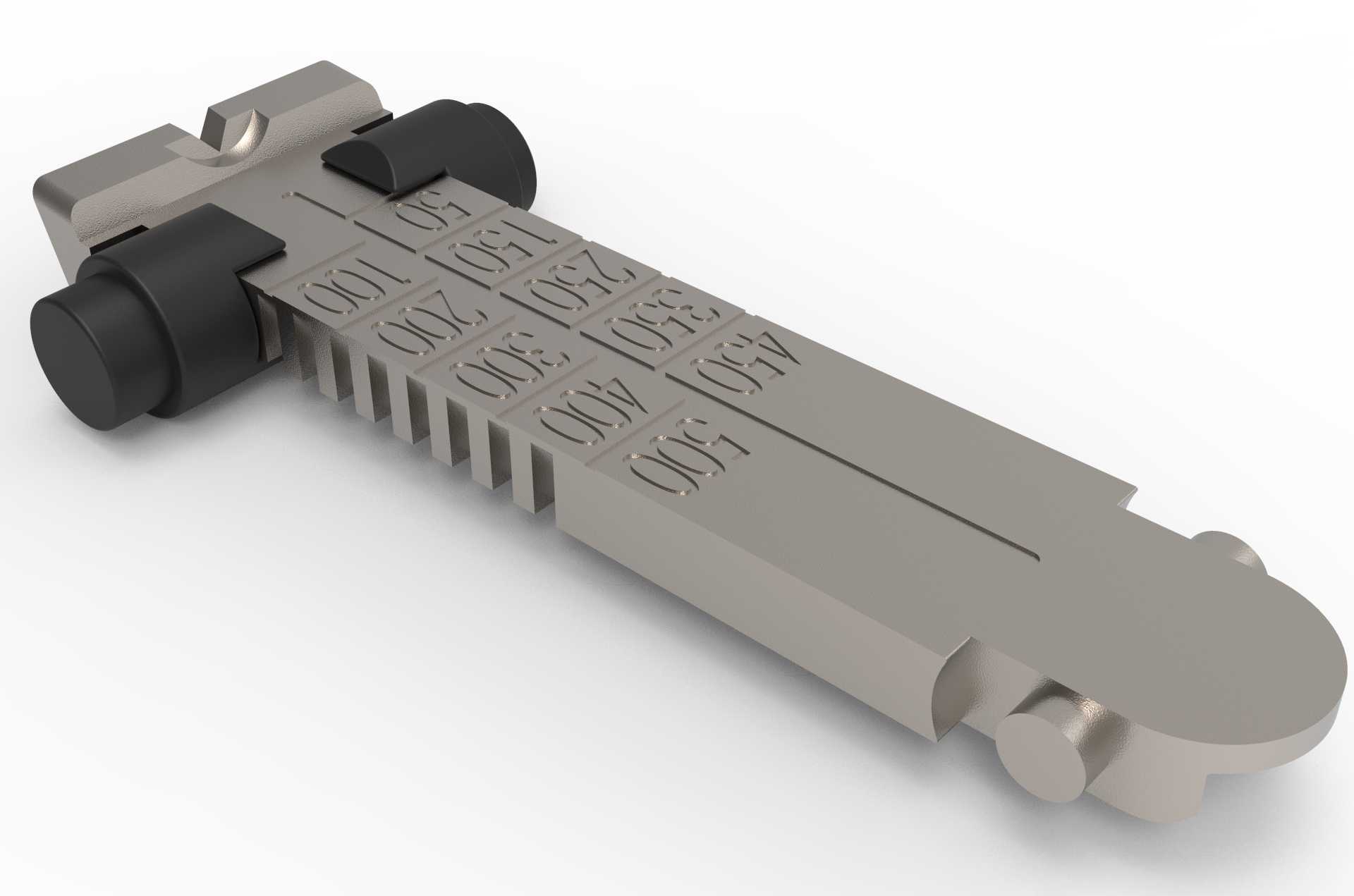

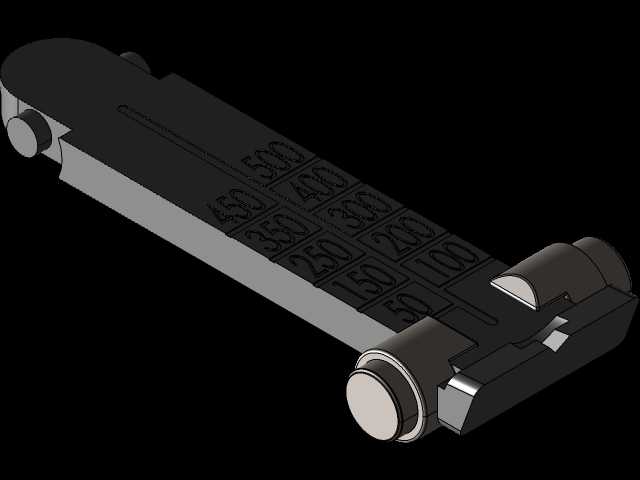

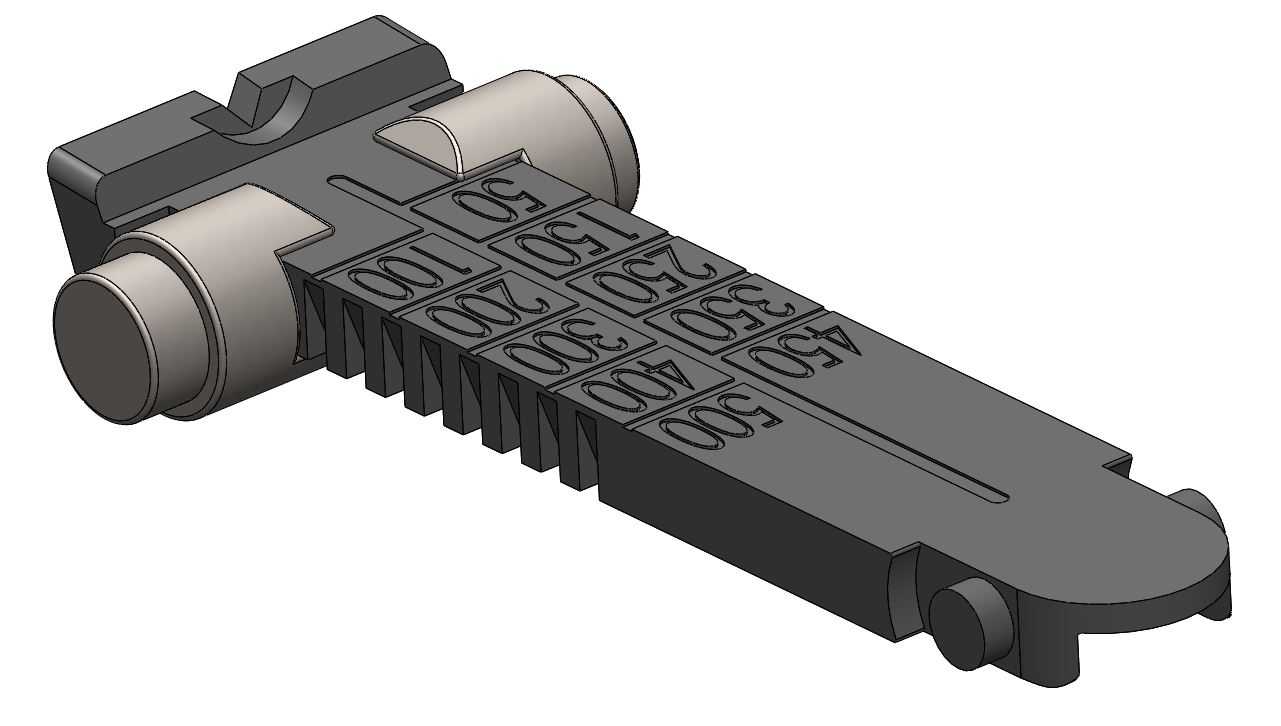

　　该构件为手枪配套的可调式照门瞄准标尺，主要应用在半自动手枪的瞄准系统中，承担不同射击距离下的弹道修正瞄准功能，是手枪机械瞄具的核心组成部分，直接关系到手枪在各交战距离下的瞄准精度。从结构设计来看，构件主体采用长条形扁平金属基座，基座表面蚀刻有从50到500的距离刻度标识，每个刻度对应特定射击距离下的照门高度调整位，射手可根据目标距离滑动照门滑块，将其卡入对应刻度的卡槽内，即可完成不同弹道高的匹配，无需额外工具即可快速完成调整，适配实战中快速切换射击距离的使用需求。基座两侧设置有对称的圆柱形限位凸轴，用于将整个标尺构件铰接在手枪套筒后部的安装槽内，凸轴直径与套筒安装孔采用间隙配合，保证标尺可绕轴平稳翻转抬起，

　　在非战斗状态下可将标尺放倒贴合套筒表面，避免携行过程中勾挂衣物或其他装具，同时减少外露部件被磕碰损坏的概率。基座上的刻度采用蚀刻加工工艺，刻度线条深度控制在0.15mm左右，既保证在光线不足的环境下射手也能通过触感快速识别刻度位置，又不会因为刻度过深导致构件应力集中，影响整体结构强度。照门滑块部分采用过盈卡合结构与基座的齿形卡槽配合，滑块两侧的黑色阻尼块为耐磨橡胶材质，既可以提供足够的卡合阻力，避免射击过程中受后坐力冲击导致滑块移位，又能在调整时提供清晰的档位反馈，让射手无需目视即可确认调整档位。构件的整体安装边界严格适配勃朗宁HP手枪套筒后部的预留安装位，基座总长度控制在42mm，宽度8mm，

　　放倒状态下突出套筒表面高度不超过3mm，完全贴合手枪套筒的外形轮廓，不会破坏手枪整体的携行便利性。在设计过程中，重点考量了构件的抗冲击性能，所有棱角位置均做了R0.3-R0.5的圆角过渡处理，避免在手枪连续射击的后坐力冲击下出现应力断裂，同时基座材质选用与套筒一致的合金钢材料，热处理后硬度达到HRC40-45，保证长期使用过程中刻度不会磨损、卡合结构不会出现塑性变形。该瞄准标尺的照门缺口采用矩形缺口设计，缺口宽度1.5mm，与准星宽度匹配，在快速瞄准过程中可快速完成平正关系的对齐，兼顾了快速指向射击与远距离精确瞄准的使用需求，在100米以内的常用交战距离上，配合正确的弹道高设置，可保证足够的命中精度。
