MP5枪械击发组件用细长杆撞针结构

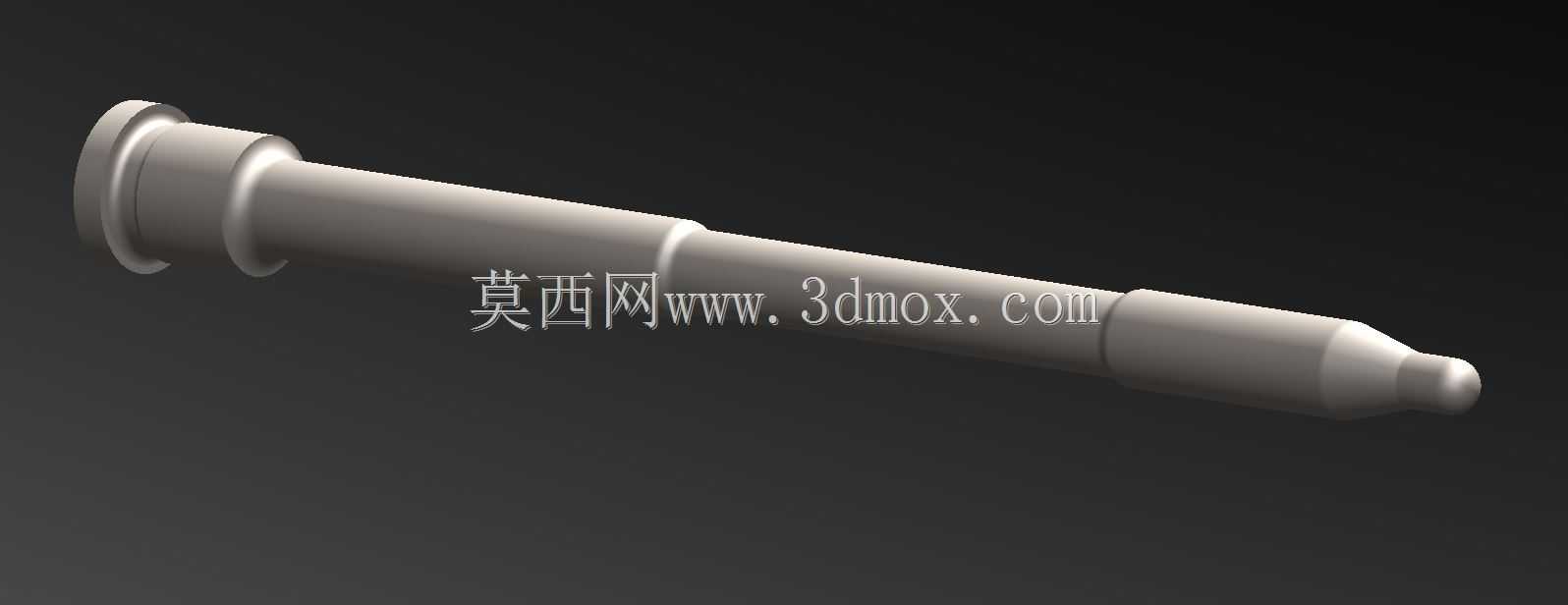

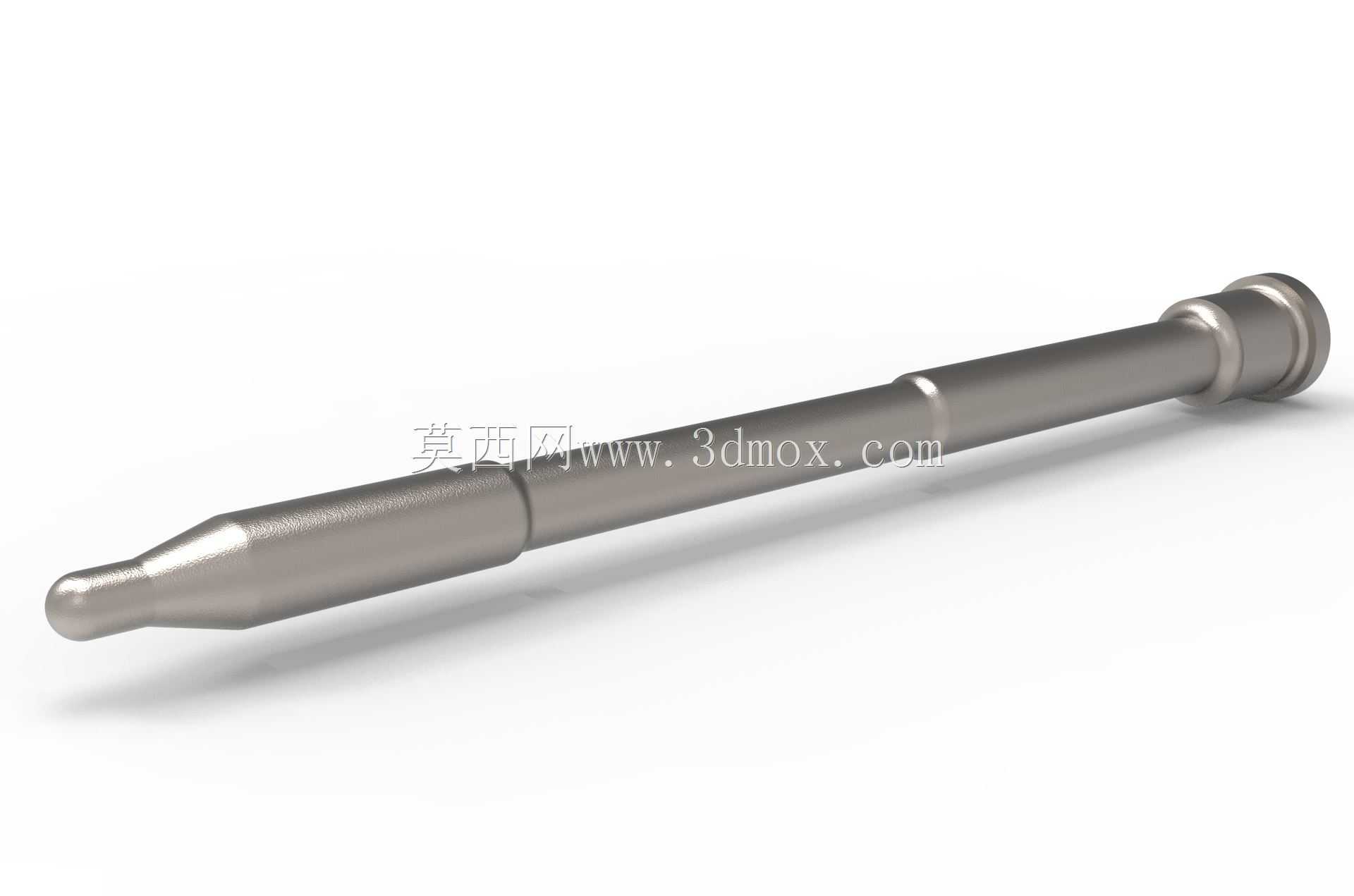

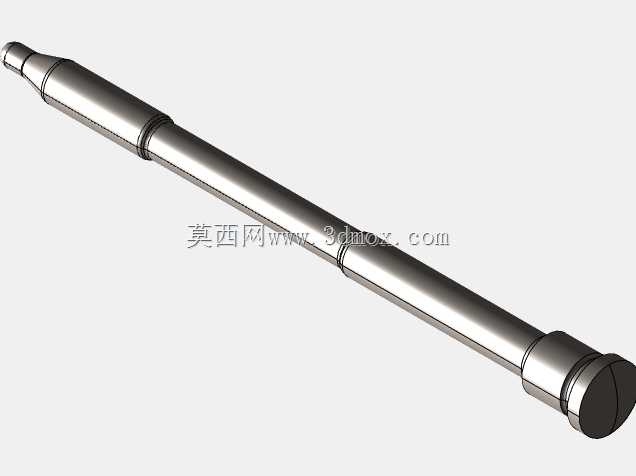

这款撞针作为轻武器击发机构的核心执行零件，主要适配MP5系列冲锋枪的击发组件装配场景，在枪械完成闭锁、扣动扳机释放击锤的动作链路中，承担直接撞击弹药底火、引燃发射药完成击发的核心功能，其结构可靠性直接决定枪械的击发成功率与使用安全性，是轻武器结构中对加工精度、材料性能要求极高的细长杆类零件。从结构设计逻辑来看，整体采用变径细长轴布局，头部为圆弧过渡的钝头击发端，圆弧半径经过严格匹配，既保证撞击底火时的接触压强足够触发底火起爆，又避免尖锐头部刺穿底火造成燃气泄漏引发安全故障；杆身设置多段阶梯轴结构，不同直径段分别对应击发机构内的导向孔、复位弹簧定位位、限位台阶等装配边界，其中靠近头部的第一阶轴段与枪机内的导向孔采用小间隙滑动配合，配合间隙控制在0.02mm以内，保证撞针往复运动时无卡滞、无径向晃动，避免击发时偏击底火造成哑火；中段轴段为复位弹簧的安装位，轴径与弹簧内径匹配，保证弹簧压缩、回弹过程中始终与撞针同轴，避免弹簧卡滞影响击发循环；尾部为直径更大的受击端，端面为平整平面，承受击锤的撞击冲击力，尾部的环形凸台作为限位结构，在撞针向前运动到极限位置时与枪机内部台阶贴合，限制撞针的前进行程，避免撞针突出量过大击穿底火。从安装边界来看，整体长度适配MP5枪机框内部的击针安装孔深度，各段轴径的公差严格按照轻武器零件加工标准设定，表面粗糙度要求达到Ra0.8以下，降低往复运动的摩擦阻力，同时零件整体采用高强度合金钢材质，经过热处理后表面硬度达到HRC55-60，芯部保持足够韧性，既承受反复的撞击冲击力不发生断裂，又保证头部长期撞击不出现变形、凹陷。在实际使用场景中，撞针的往复运动行程经过精确计算，突出枪机弹底窝平面的高度控制在1.1-1.3mm区间，这个尺寸区间经过大量实弹测试验证，既能够可靠击发不同厂家生产的9mm帕拉贝鲁姆手枪弹底火，又不会因为突出量过大造成底火击穿、撞针断裂等故障；杆身的阶梯结构同时兼顾了减重与刚度平衡，在保证细长杆抗弯曲刚度满足反复撞击要求的前提下，尽可能降低零件整体重量，减少击锤撞击时的能量损耗，保证击发能量的传递效率。建模过程中严格按照实物测绘的尺寸公差进行特征构建，每一段阶梯轴的过渡圆角都做了对应还原，避免应力集中造成的零件疲劳断裂，头部圆弧面与杆身的同轴度、尾部受击端面与杆身轴线的垂直度都按照装配要求做了公差约束，能够直接用于结构装配验证、运动仿真分析以及加工工艺编制参考。
