带法兰面六角锁紧螺母结构设计

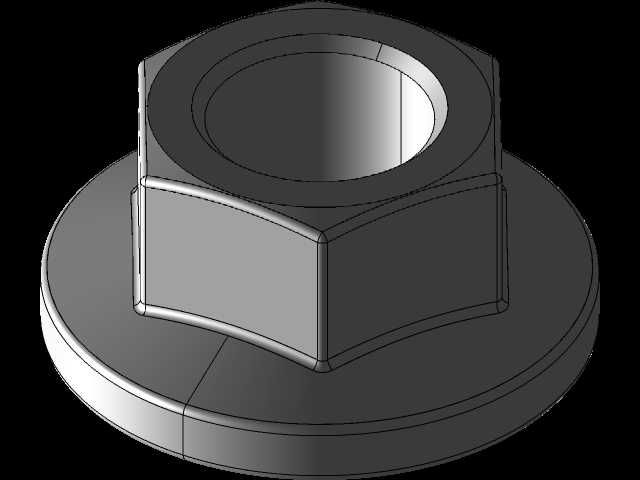

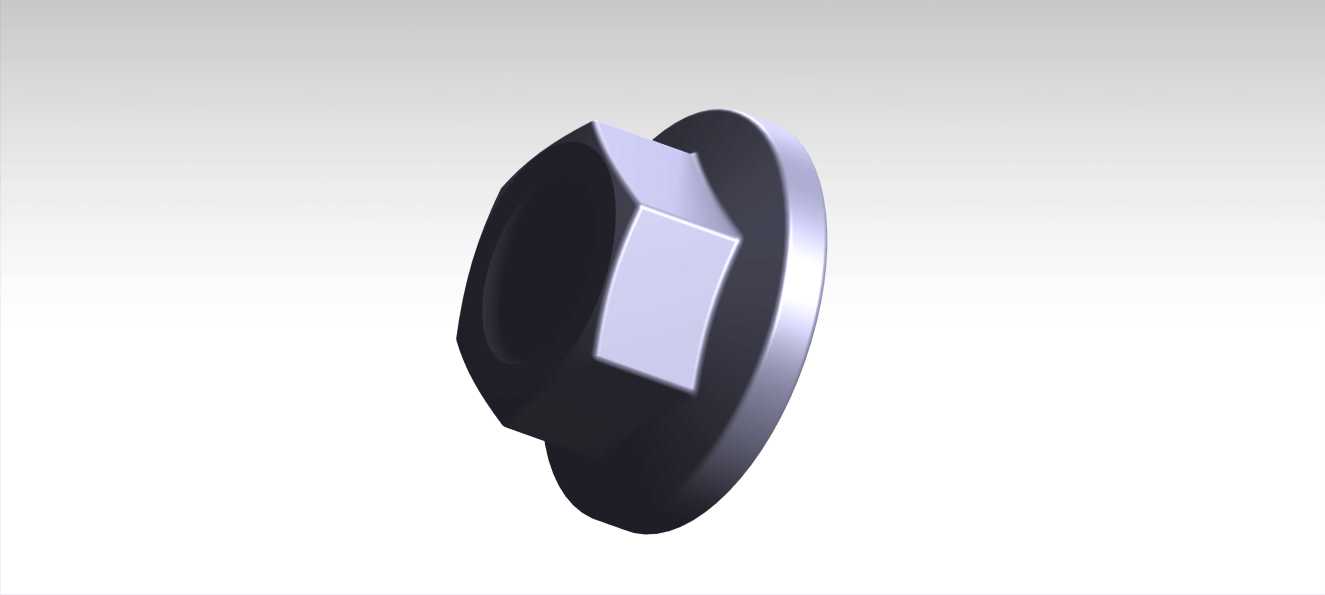

　　这款带法兰面的六角锁紧连接件，在常规紧固件应用场景中覆盖范围极广，从普通的机床钣金护罩装配、小型自动化设备的机架拼接，到民用机电产品的外壳固定、输送线侧边导条的安装定位，都能见到这类结构的身影。和普通六角螺母相比，底部集成的法兰盘结构不需要额外搭配平垫圈使用，安装时法兰面直接贴合被连接件表面，一方面能增大接触承压面积，分散螺母对被连接件的压应力，避免软质板材、薄型钣金件在锁紧过程中出现表面压溃、凹陷变形的问题；另一方面法兰面与六角本体一体成型，不存在垫圈与螺母之间的相对窜动，在受振动载荷的工况下，能降低连接件松脱的概率。

　　从设计逻辑来看，六角部分的对边尺寸严格遵循通用紧固件的配套公差要求，能适配标准开口扳手、套筒扳手的拧紧作业，不需要定制专用工装，现场装配的通用性极强。法兰盘的外径尺寸比六角对边尺寸大出30%左右，厚度从六角根部向外做了微小的锥度过渡，既保证法兰面有足够的结构强度承受锁紧时的压紧力，又不会因为法兰过厚造成整体重量冗余、安装空间占用过大的问题。内螺纹的加工精度按照普通中等精度配合等级设计，能适配对应公称直径的全牙螺栓、螺柱，螺纹收尾处做了45度导向倒角，装配时能快速对准外螺纹牙型，减少螺纹错牙、刮伤的情况。

　　在安装边界上，这类螺母不需要在被连接件上加工沉头孔，只要螺栓穿过的光孔直径比螺纹公称直径大1到1.5毫米，就能保证法兰面完全覆盖光孔周边，不会出现压空的情况。法兰面的底面没有做滚花设计，适合对被连接件表面外观要求较高的场景，不会在锁紧时划伤工件表面的喷塑、喷漆层；如果是需要更强防松效果的振动工况，也可以在这个结构基础上在法兰面增加锯齿压纹，但当前这款光滑法兰面的结构，更适合需要反复拆装维护的设备部位，多次拆装也不会在工件表面留下压痕，拆卸后工件表面平整度不受影响。

　　实际选型使用时，要注意根据被连接件的材质调整锁紧扭矩，比如被连接件是铝合金、工程塑料这类低强度材料时，锁紧扭矩要比钢件连接时降低30%左右，避免法兰面压入工件表面造成拆卸困难。整体结构没有多余的复杂特征，建模时只需要通过旋转、拉伸切除、倒角这几个基础特征就能完成，参数化修改时只需要调整螺纹公称直径、六角对边尺寸、法兰外径这几个核心参数，就能快速衍生出不同规格的同系列产品，能大幅提升通用紧固件的建模出图效率。
