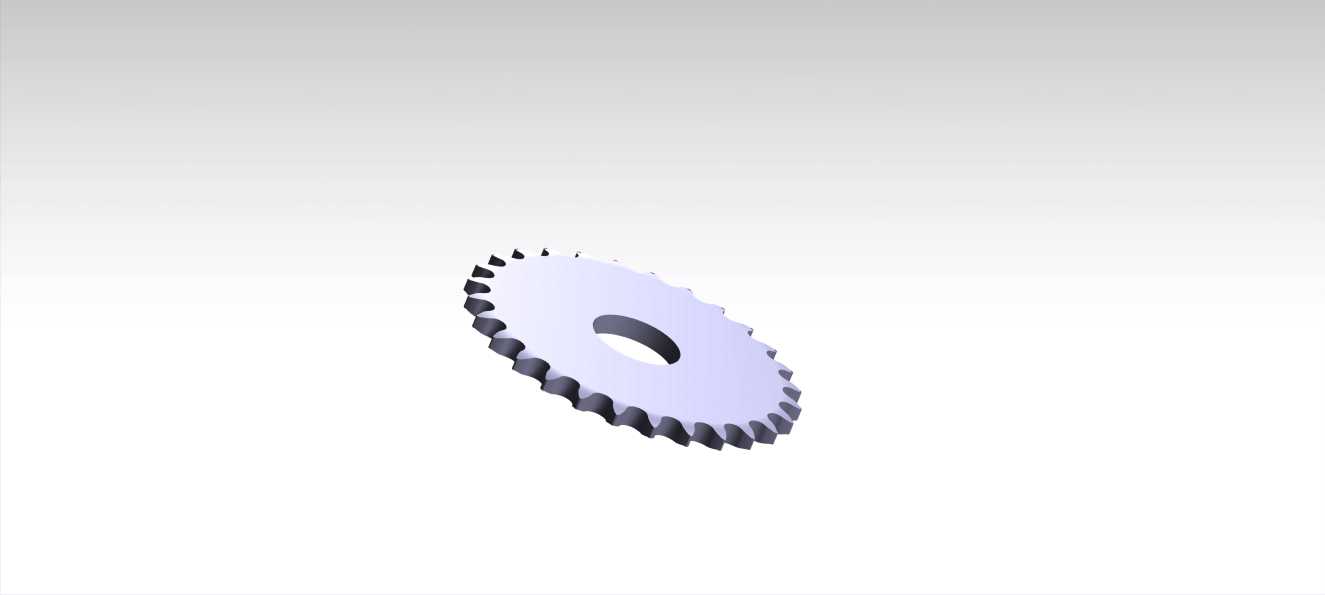

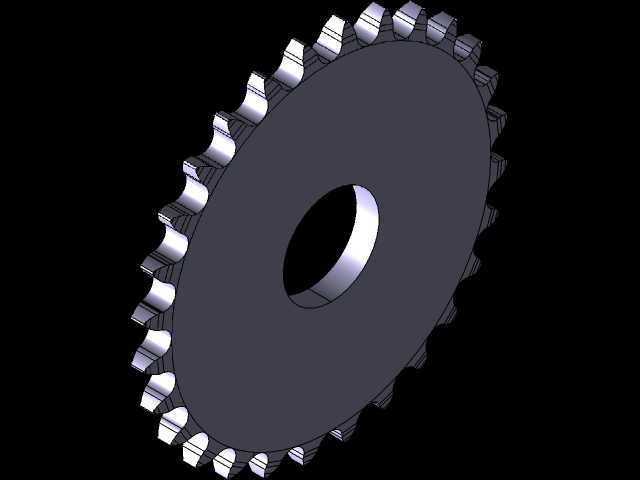

机械传动用薄型直齿排挡齿轮结构

项目分类:齿轮 发布时间:2021-11-04 ID:363537
  • 机械传动用薄型直齿排挡齿轮结构
  • 机械传动用薄型直齿排挡齿轮结构
  • 机械传动用薄型直齿排挡齿轮结构
  • 机械传动用薄型直齿排挡齿轮结构

  这类薄型直齿排挡齿轮,多应用在中小功率的手动变速传动机构中,常见于小型农用机械、轻型输送设备、台式机床进给箱的挡位切换单元,承担不同传动比下的动力传递与挡位啮合功能。从结构设计来看,该齿轮采用盘式薄辐板结构,中心开设单键槽安装孔,可直接与阶梯传动轴配合,通过平键实现周向固定,轴向依靠轴肩与挡圈完成限位,安装时无需额外定制复杂的连接法兰,适配常规直径的传动轴装配需求,安装边界可覆盖多数小型变速箱的轴系布置空间,齿顶圆与辐板的过渡处做了小圆弧倒角处理,既减少热处理环节的应力集中风险,也能避免装配过程中锐边划伤操作人员或相邻零件。齿形部分采用标准渐开线直齿廓设计,齿向无螺旋角,啮合时不存在轴向分力,对变速箱内的支撑轴承轴向承载要求更低,

  能简化轴系的支撑结构设计,降低整体变速单元的制造成本;齿顶修缘量控制在合理区间,可减少挡位切换时的齿端冲击,降低啮合过程中的异响,提升换挡操作的顺畅度。在实际工况适配性上,这类齿轮的模数通常选取中小模数区间,齿宽相对较窄,适合传递扭矩不大、转速中等的传动场景,日常运行中齿面接触应力处于常规合金结构钢渗碳淬火后的承载范围内,只要装配时保证齿面啮合侧隙在合理公差区间,就能保证长期运行的传动稳定性,不会出现过早的齿面点蚀或断齿问题。设计建模过程中,需要先确定传动比对应的齿数参数,再根据轴的直径匹配中心孔与键槽尺寸,齿根部分的圆角半径需要严格遵循机械设计标准取值,避免应力集中导致的轮齿断裂;辐板厚度的选取需要兼顾轻量化与结构强度,

  过薄会导致传动过程中辐板产生挠曲变形,影响齿面啮合精度,过厚则会增加不必要的转动惯量,提升换挡时的操作阻力。这类齿轮在装配到变速箱时,需要与相邻挡位的齿轮保持足够的轴向间隙,避免换挡过程中出现打齿问题,同时齿面的粗糙度需要达到对应的加工要求,减少啮合过程中的摩擦损耗,提升传动效率。
