多通分支异形连接管路结构设计

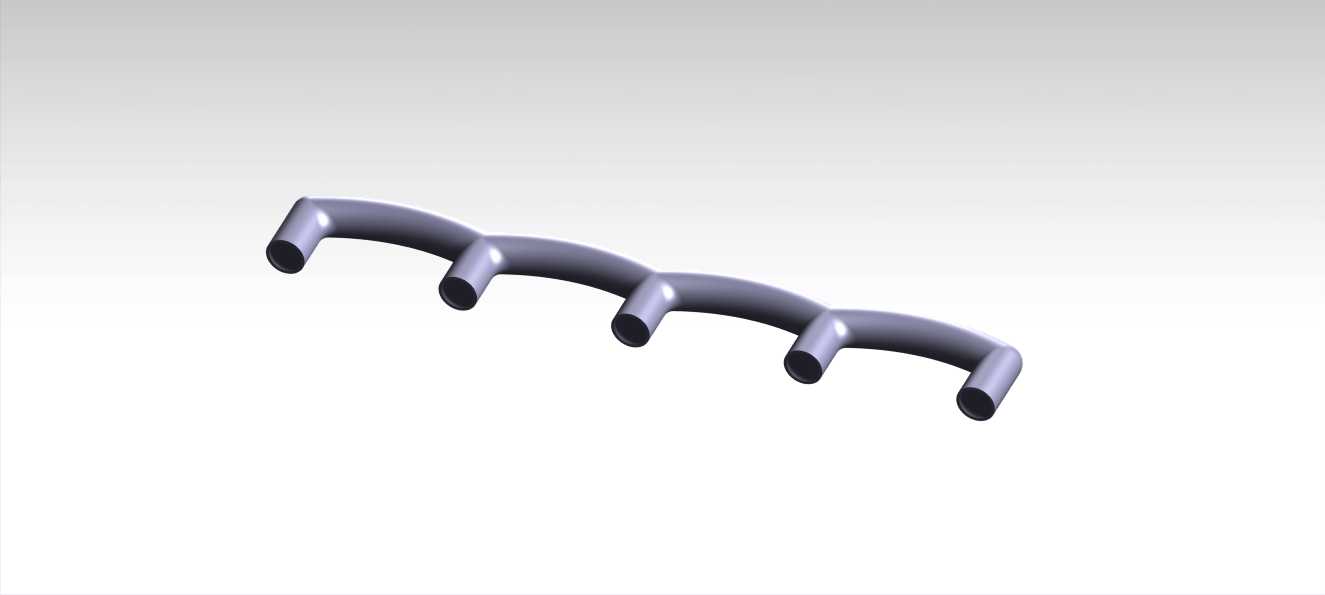

　　这类多分支弯管结构，常见于流体输送系统的分流汇流工位，不管是小流量的气路排布、低压液路的分支导流，还是小型换热回路的介质导流，都能见到同构型零件的应用。从结构本身来看，主体是一根连续的弧形主管，沿主管的弧面等距排布四个垂直于主管切线方向的分支接口，两端的主管接口做了平齐的切边处理，所有接口的端面都预留了标准对接余量，方便后续和快插接头、硬管法兰或者软管卡箍配合安装。设计阶段首先要考虑的是流道的平顺性，主管的弯曲半径没有做过小的取值，避免介质在弯折处形成过大的压损，分支接口和主管的衔接位置全部做了内圆弧过渡，没有直角突变的流道结构，能减少介质流经时的紊流和局部阻力，也能避免杂质在转角位置堆积堵塞。从安装边界来看，

　　整个零件的整体轮廓顺着主管的弧形走向延伸，四个分支接口的中心距保持一致，安装时可以顺着排布方向对齐对应的工位接口，不需要额外做角度调整，两端主管接口的同轴度在建模时做了约束，能保证和上下游管路对接时不会出现错位别劲的问题。壁厚设计上采用了等壁厚的结构，不管是主管段还是分支段，壁厚保持均匀，不管是采用注塑成型、金属弯管焊接还是3D打印加工，都能避免因壁厚不均导致的成型缺陷，比如注塑时的缩痕、金属焊接时的烧穿或者应力集中。实际应用中，这类管路不需要额外加装分流阀块就能实现单路输入四路输出、或者四路汇流单路输出的功能，能简化管路系统的整体结构，减少接头的使用数量，降低系统的泄漏点。建模过程中，优先绘制主管的中心弧线，

　　再沿路径扫描生成主管基体，之后在对应分支位置绘制垂直于主管切线的基准轴，扫描生成分支管结构，最后对所有内外衔接位置做圆角过渡，保证流道和外壁的顺滑，同时对所有接口端面做拉伸切除，保证端面的平面度满足密封对接的要求。这类结构在小型实验设备的气路系统、家用净水设备的流路排布、小型内燃机的通气支路里都有适配场景，设计时可以根据实际输送介质的特性调整管径、弯曲半径和分支间距，不需要改动整体的构型逻辑就能适配不同的安装空间和流量要求。
