重卡侧导流罩外观结构设计方案

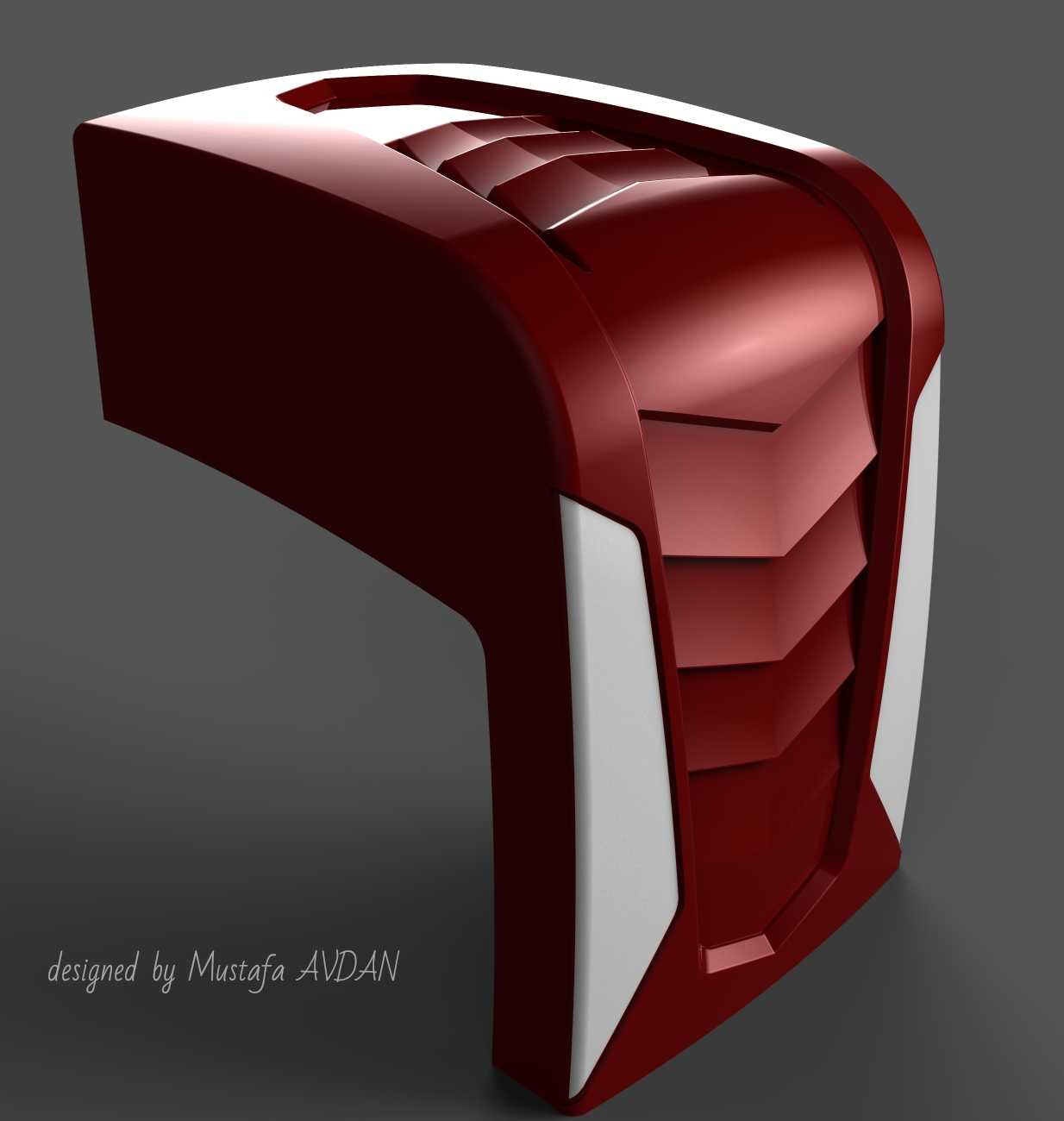

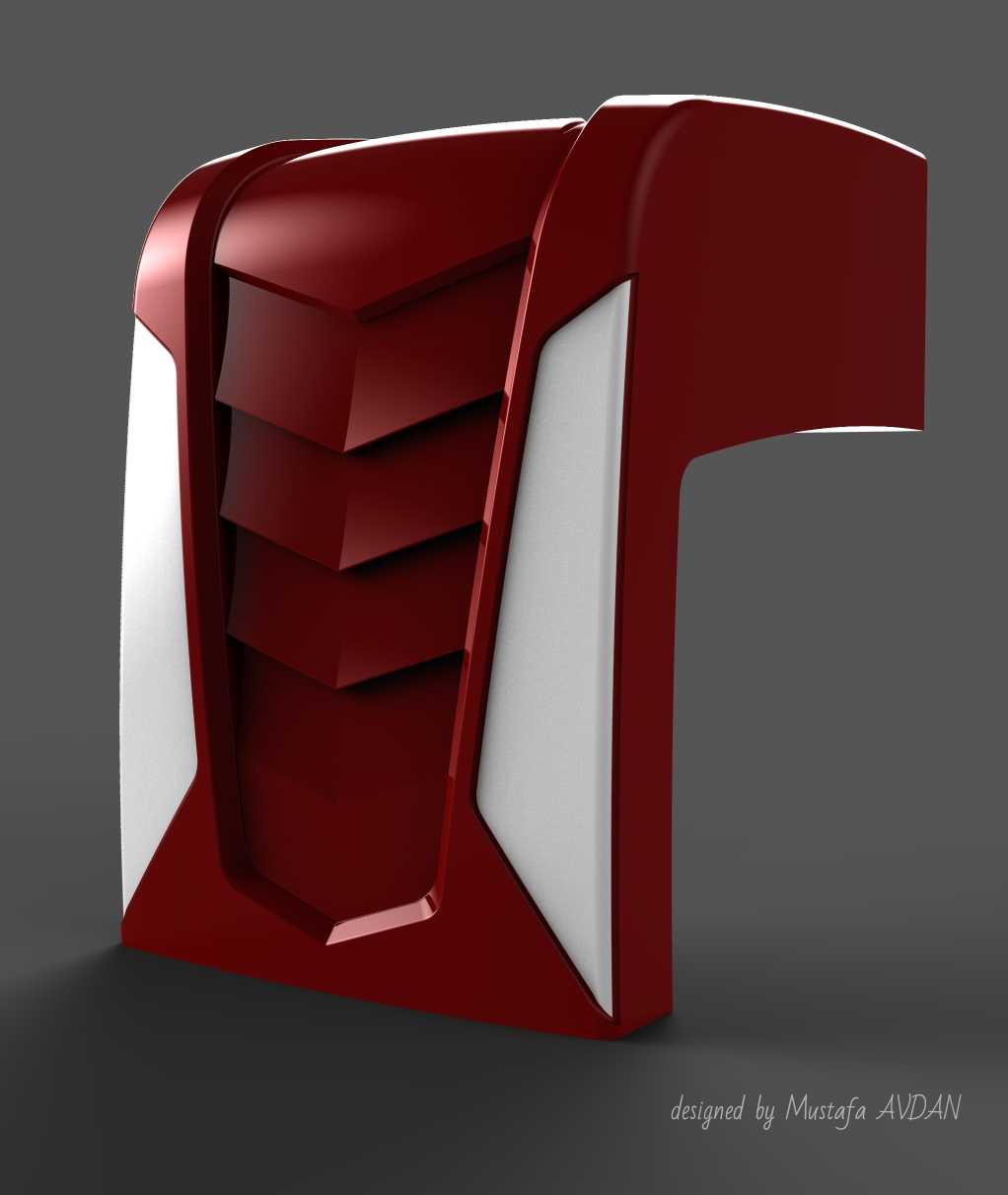

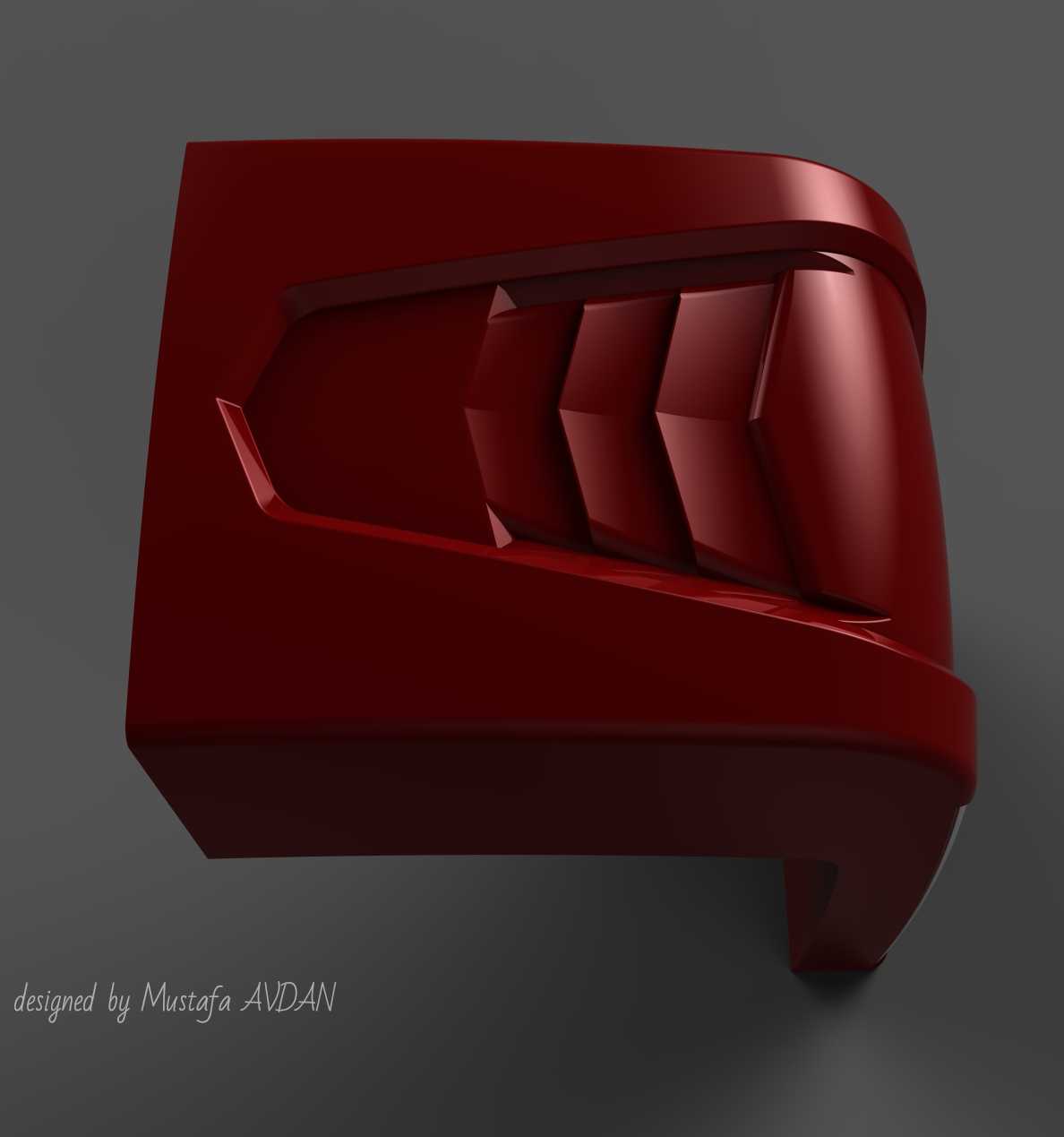

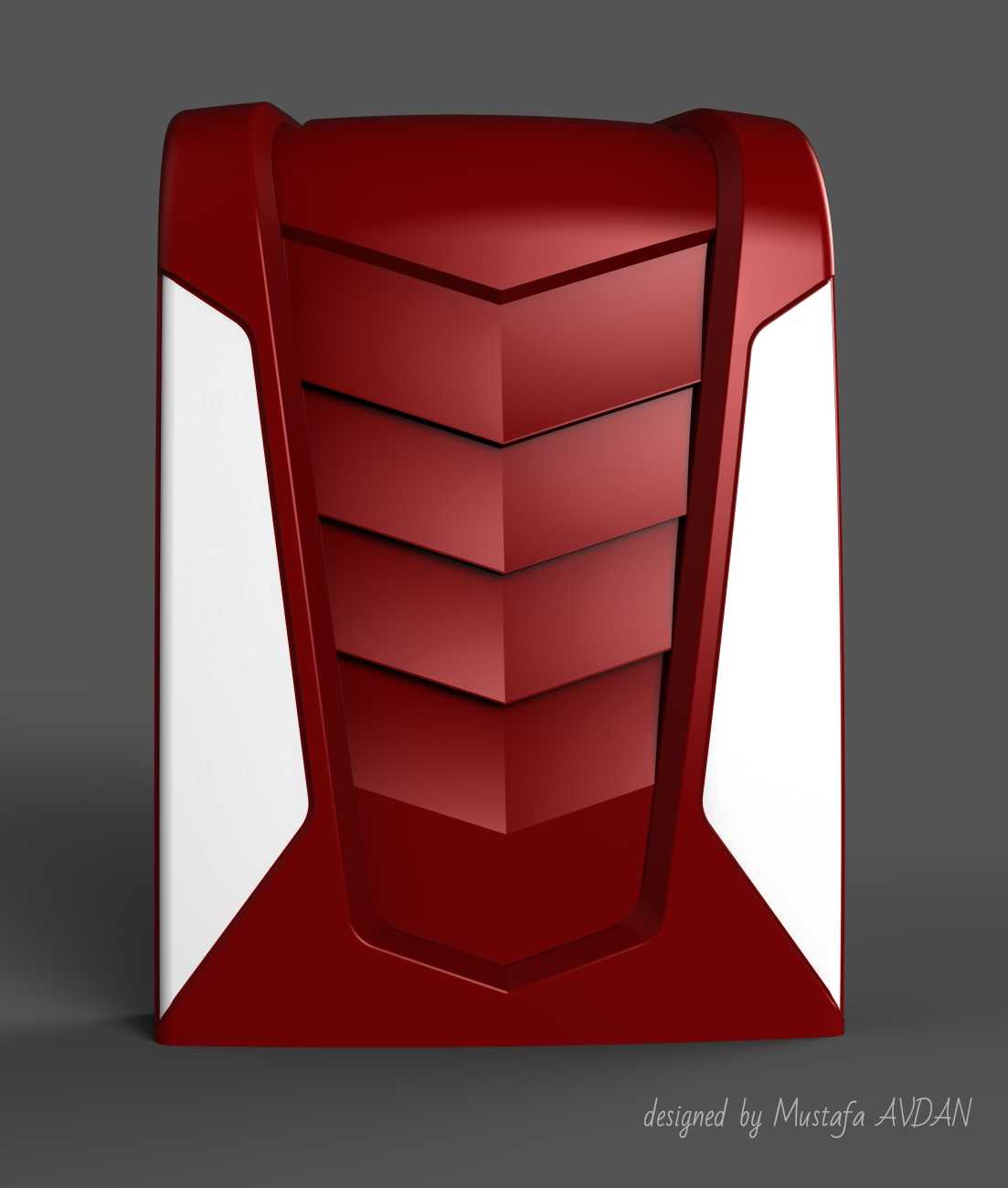

　　这款侧导流结构主要适配重型商用牵引车的驾驶室侧部区域，安装位置介于驾驶室后侧围与货箱前端之间的空隙段，核心作用是梳理流经驾驶室侧面的高速气流，降低整车高速行驶时的风阻系数，减少气流在驾驶室与货箱衔接区域形成的紊流与涡流损耗，同时可阻挡行驶过程中车轮带起的泥水、碎石飞溅到驾驶室侧门与货箱前端面，降低行驶过程中的风噪传递，提升驾乘舒适性。从结构设计思路来看，整体采用大弧面过渡的流线型轮廓，外侧曲面顺着驾驶室A柱到侧围的气流走向做连续顺滑延伸，没有突兀的折角与断面，避免气流在结构表面产生分离。正面设置的多层阶梯式内凹导风槽，可将正面冲击的气流分层导向侧方与下方，避免气流直接冲击货箱正面形成高压区，

　　两侧的内嵌式浅色装饰区域采用内收的斜面设计，既可以在视觉上降低结构的厚重感，也能在发生轻微剐蹭时优先接触剐蹭面，保护主体结构不受损伤。安装边界方面，结构内侧预留了与驾驶室后侧围钣金贴合的安装法兰面，法兰面上预设了均匀分布的螺栓安装点位，可直接通过紧固件与驾驶室后侧围的预埋安装座固定，不需要额外对驾驶室钣金做打孔改装，适配主流宽体重卡驾驶室的侧围安装孔位，整体外凸尺寸控制在350mm以内，不会超出整车法定宽度限值，上下边缘分别与驾驶室顶导流板、下侧脚踏护板的轮廓做齐平衔接，保证整车侧面线条的连贯性。结构壁厚采用均匀的4mm设计，适配注塑或玻璃钢模压成型工艺，背面设置了纵横交错的加强筋结构，

　　在不增加整体重量的前提下提升结构的抗冲击强度与抗形变能力，可承受高速行驶时的气流冲击与常规路况下的振动载荷，边缘位置做了R5以上的圆角过渡，避免应力集中导致的开裂问题，同时也能降低生产过程中的脱模难度，提升成品率。在实际装车应用中，该结构可配合顶部导流罩、侧裙板组成整车导流系统，在高速巡航工况下能有效降低整车风阻8%-12%，对应降低燃油消耗5%左右，同时可减少侧窗区域的气流扰动，提升雨天行驶时侧窗的清洁度，保障驾驶员的侧方视野。
