闭式伺服压力机整机结构三维设计

　　这款伺服驱动的压力加工设备，主要面向金属板材冲压、精密锻造成型、高精度压装等生产场景，可覆盖汽车零部件冲压、家电五金件成型、精密电子配件压装等多类生产工序，相比传统机械压力机，伺服驱动结构可实现滑块行程、压装速度、保压时长的柔性调节，适配不同材质、不同成型工艺的加工需求，能有效降低成型过程中的材料回弹，提升工件成型精度。整机采用闭式双立柱机架结构，左右立柱与底座、上横梁采用整体刚性连接设计，可承受大吨位冲压工况下的偏载载荷，减少冲压过程中的机架形变，保障长时间重载作业下的加工精度。设备两侧立柱集成了防护与导向结构，滑块导向段采用加长导向面设计，可抵消冲压过程中的侧向力，避免滑块出现偏摆，保障凸凹模的对中精度，延长模具使用寿命。

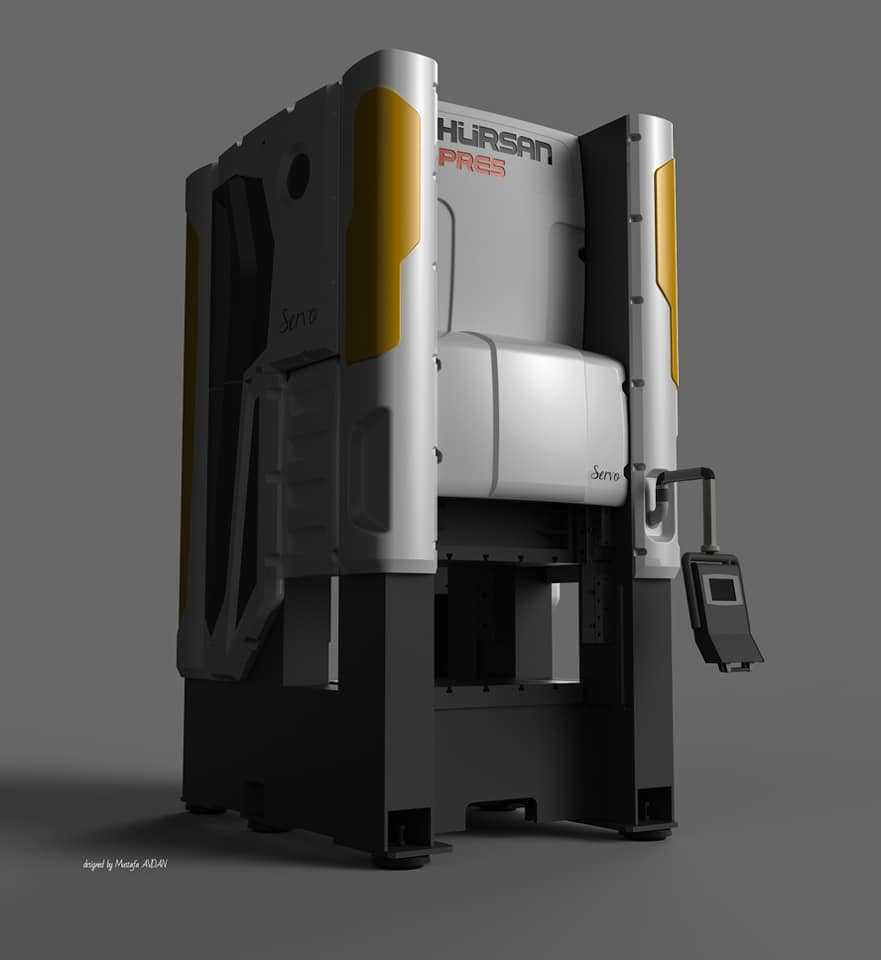

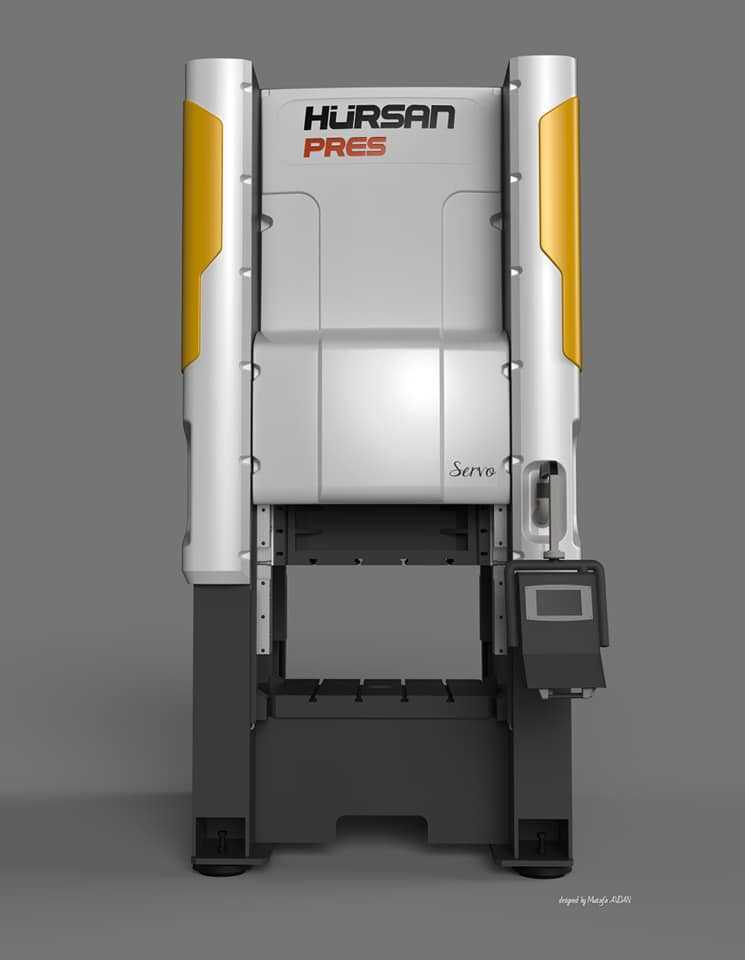

　　设备前部配置的悬挂式操作终端，可根据操作人员的站位调整角度与高度，方便参数设置与作业状态监控，操作面板集成了行程调整、模式切换、急停等核心操作按键，符合冲压作业的操作逻辑。从安装边界来看，整机底座采用大接触面积的支撑脚设计，无需额外制作复杂的混凝土地基即可完成安装固定，设备左右两侧预留了足够的维护空间，可方便开展润滑系统维护、传动部件检修、伺服驱动模块调试等日常维保作业。上横梁区域预留了伺服驱动单元、传动组件的安装空间，整体重心沿设备中心轴线对称分布，可降低高速冲压作业下的整机振动，减少振动对加工精度的影响。滑块部分采用模块化安装接口，可根据不同的加工需求更换不同规格的模柄夹、垫板，适配不同安装尺寸的模具，设备的闭合高度、

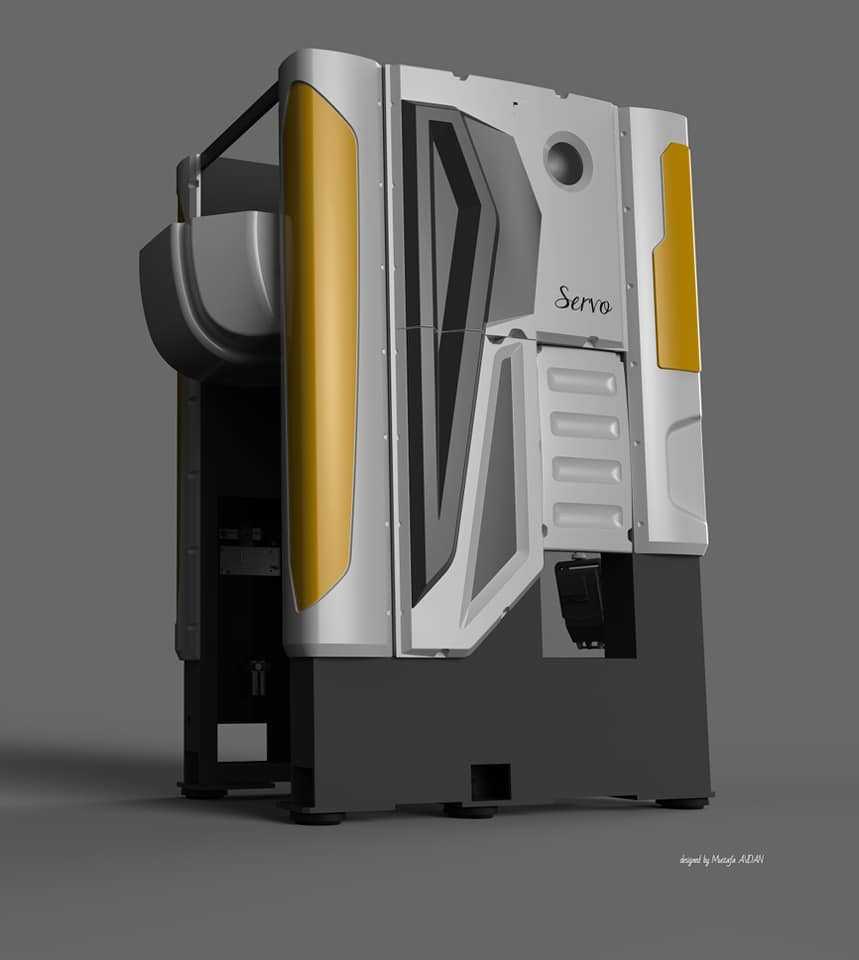

　　装模高度调节范围覆盖了常规中小型冲压模具的安装尺寸需求，无需额外加装过渡垫板即可完成多数模具的装夹。机身外侧的防护壳体采用分块式设计，可拆卸的防护板既可以遮挡内部传动结构，避免作业过程中杂物进入传动区域，也可以在设备检修时快速拆卸，暴露内部维护点位，降低维保作业的拆装工作量。整机的管线排布沿立柱内侧的走线槽布置，避免管线外露被工件、模具剐蹭，同时也让整机外观更整洁，减少车间作业环境下的管线积尘问题。
