车用涡轮增压器小叶轮结构设计

　　涡轮增压器叶轮是车用增压发动机进气系统的核心旋转做功部件，直接决定增压系统的压气效率与发动机动力输出表现，广泛搭载于小排量乘用车、轻型商用车的增压动力单元中，通过对进气端空气进行预压缩，提升气缸进气充量，在不增加发动机排量的前提下实现扭矩与功率的提升，同时优化燃油经济性与排放表现。

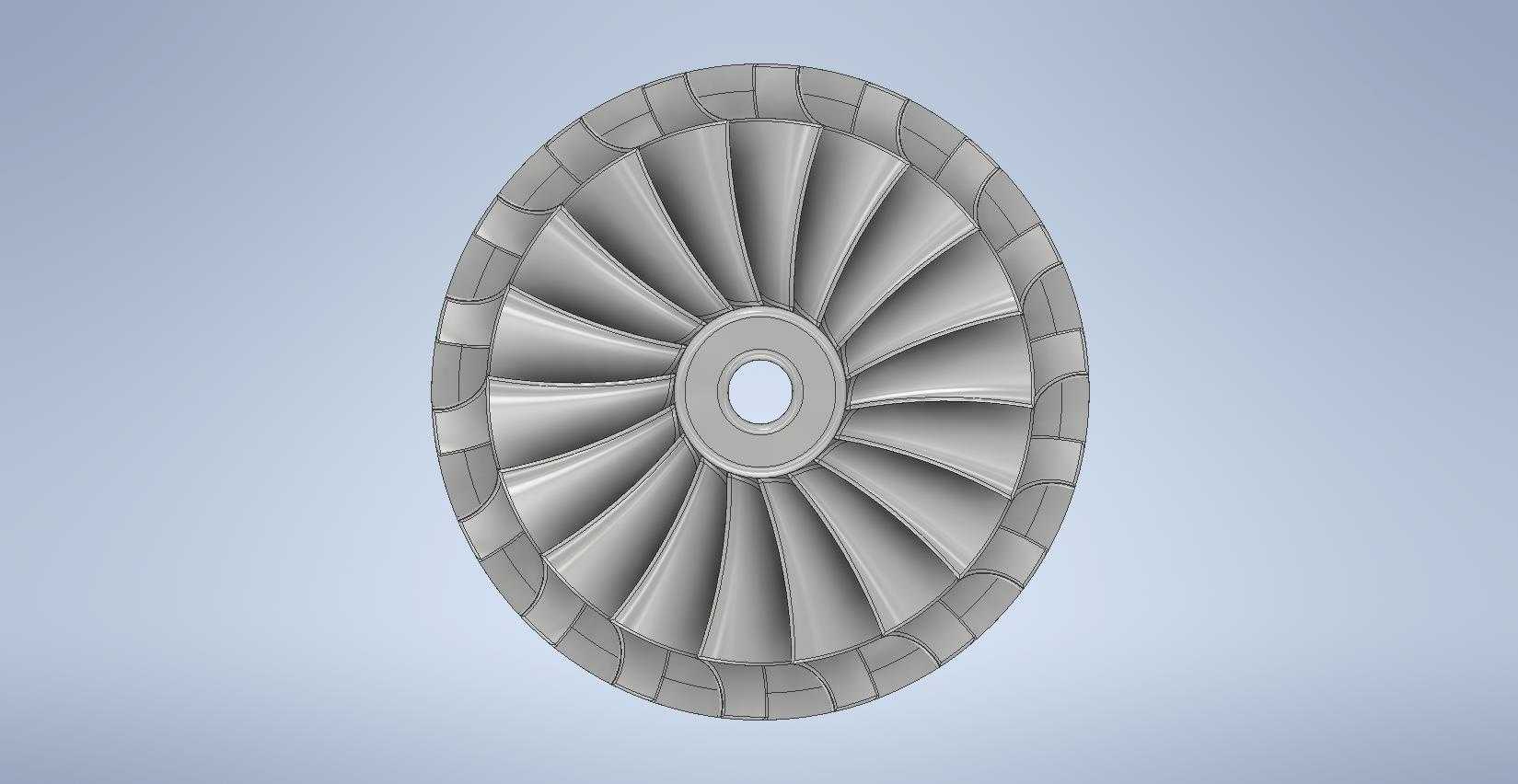

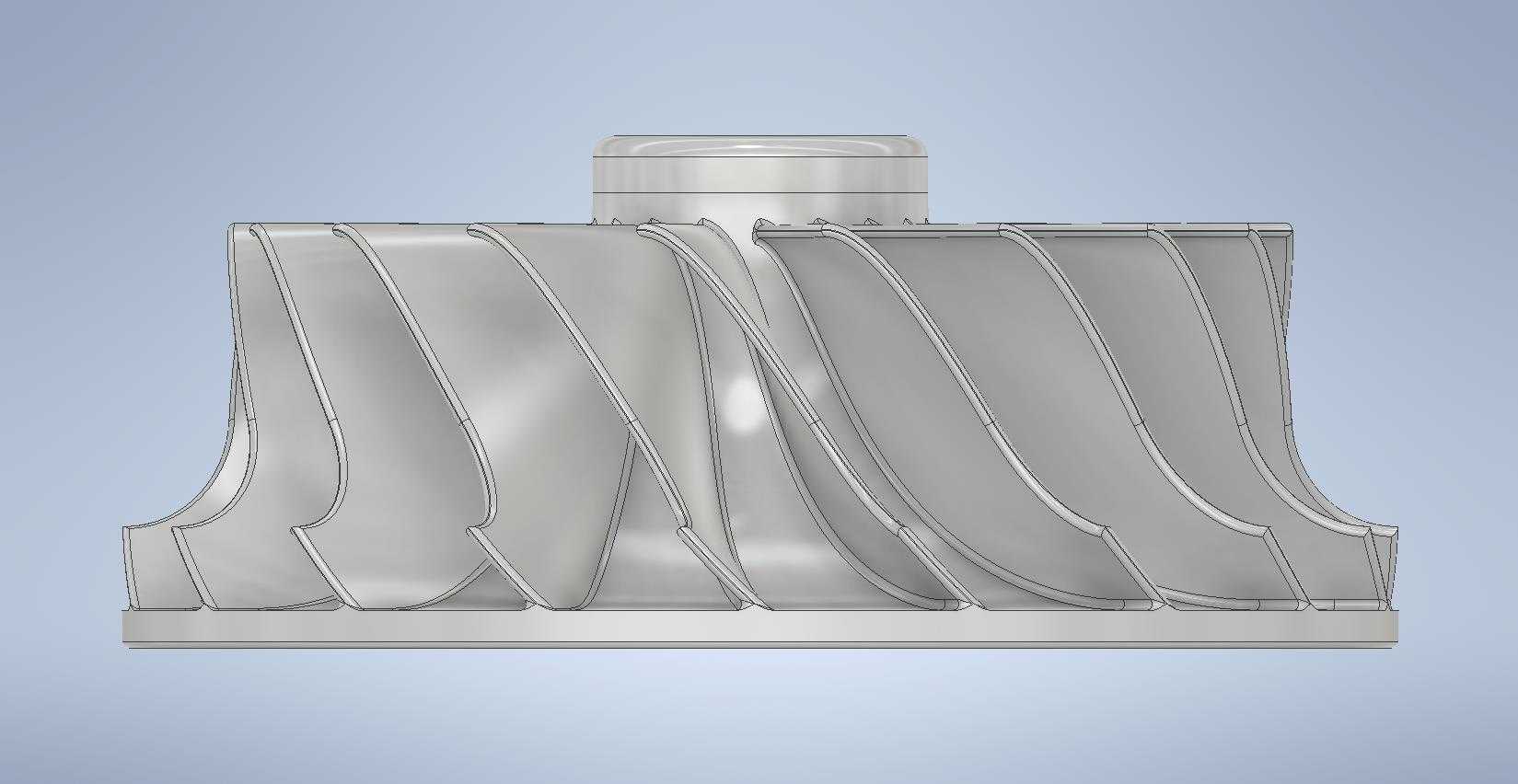

　　该叶轮为径流离心式结构，设计阶段充分考虑高转速工况下的气动性能与结构强度平衡，叶片采用三元流曲面构型，沿径向从中心轮毂向外缘延伸，叶片型线经过多轮气动迭代，可在每分钟十数万转的工作转速下，平稳引导气流从轴向进入叶轮通道后沿径向甩出，减少气流分离与流动损失，保证压气机端的压比与流量特性匹配常用发动机工况区间。

　　从安装边界来看，该叶轮中心轴孔直径为6mm，可直接适配对应规格的增压器转子轴，装配时需保证轴孔与转子轴的同轴度公差，避免高速转动下出现动不平衡量超差引发的振动问题；叶轮整体外径为61毫米，安装时需匹配对应尺寸的压气机蜗壳流道，保证叶轮外缘与蜗壳内壁的间隙处于设计区间，间隙过大会引发压气效率泄露，间隙过小则可能在热态工况下出现叶轮与蜗壳的刮擦故障。

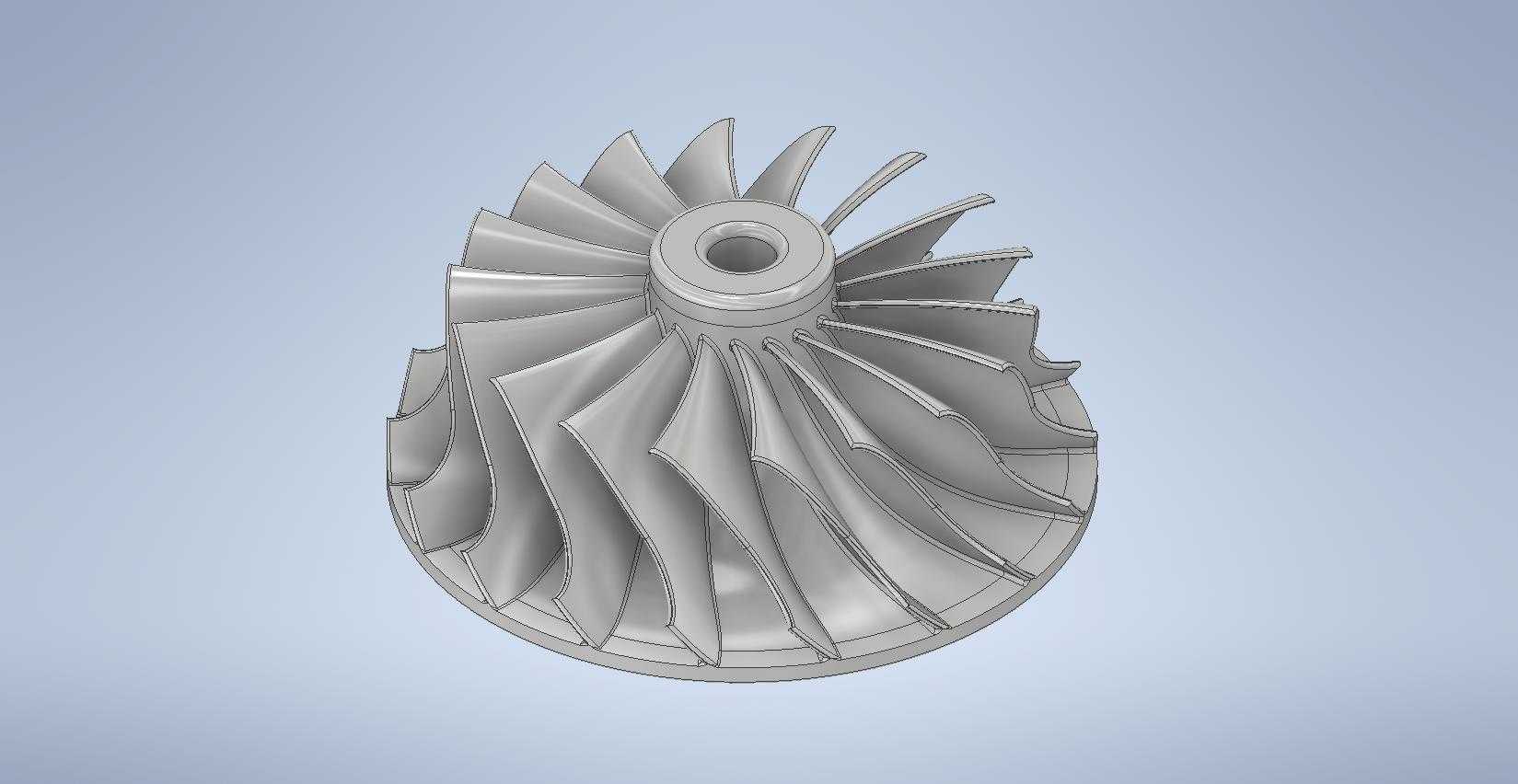

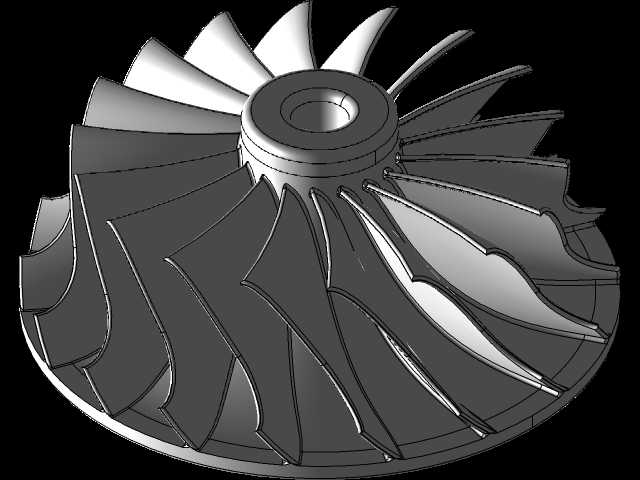

　　结构设计上，轮毂与叶片采用一体化构型，避免分体装配带来的连接失效风险，叶片厚度从根部到前缘逐步递减，既保证根部足够的强度储备承受离心载荷，又能减少叶片前缘的进气阻力；叶片数量与分布角度经过动平衡校核，可在工作转速区间内避开共振频率点，降低高周疲劳失效风险。实际应用中，该类叶轮需匹配对应的密封件、轴承与涡轮端转子组件共同组成增压器核心总成，安装于发动机排气侧，利用排气能量驱动涡轮端同步带动压气机叶轮转动，实现进气增压功能，选型时需注意叶轮的尺寸参数与原机增压器的流道、转子轴规格完全匹配，避免出现性能不匹配或装配干涉问题。
