简易可调式管道夹持扳手结构设计

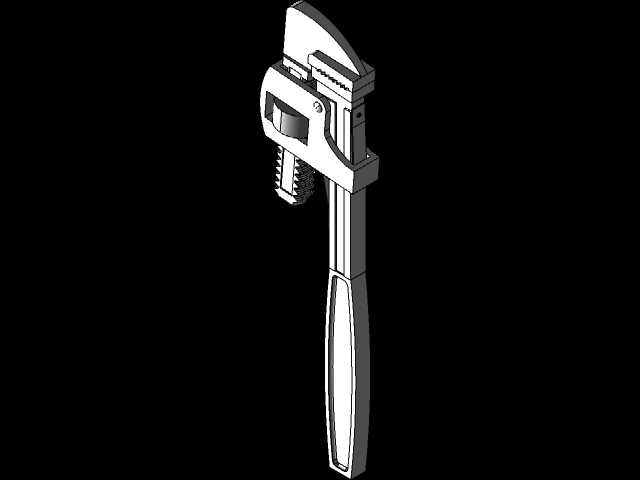

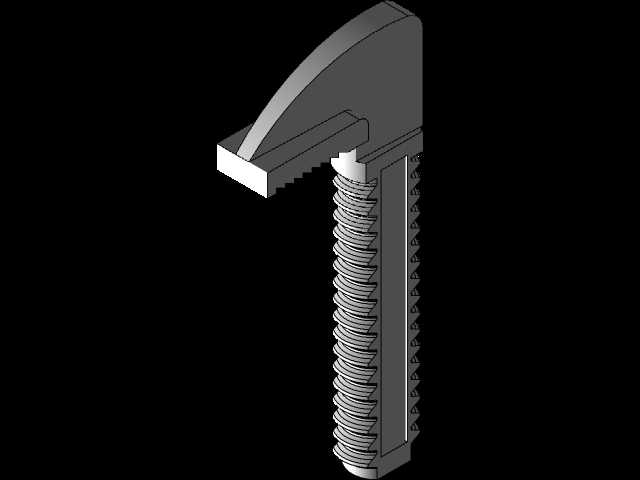

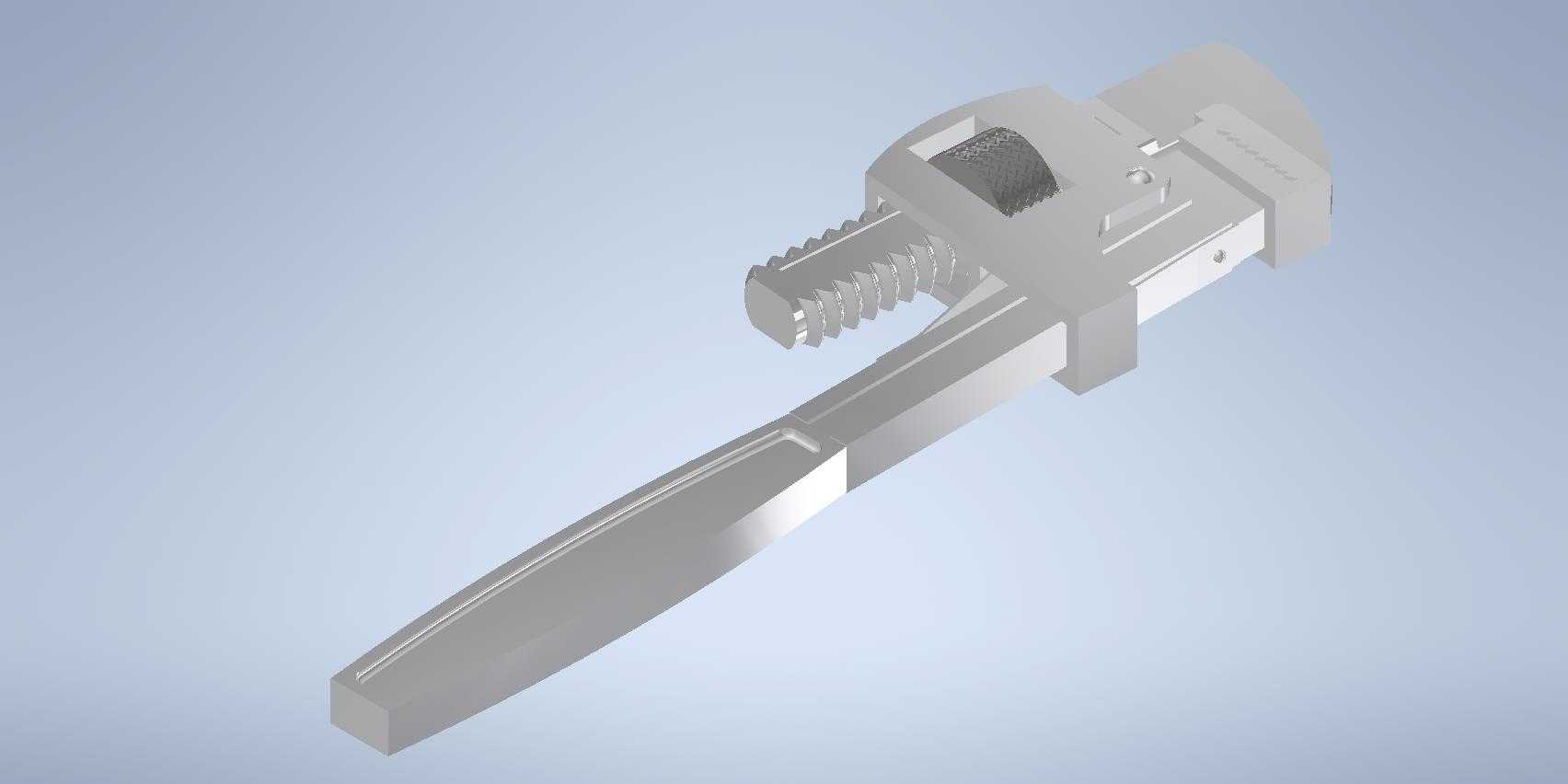

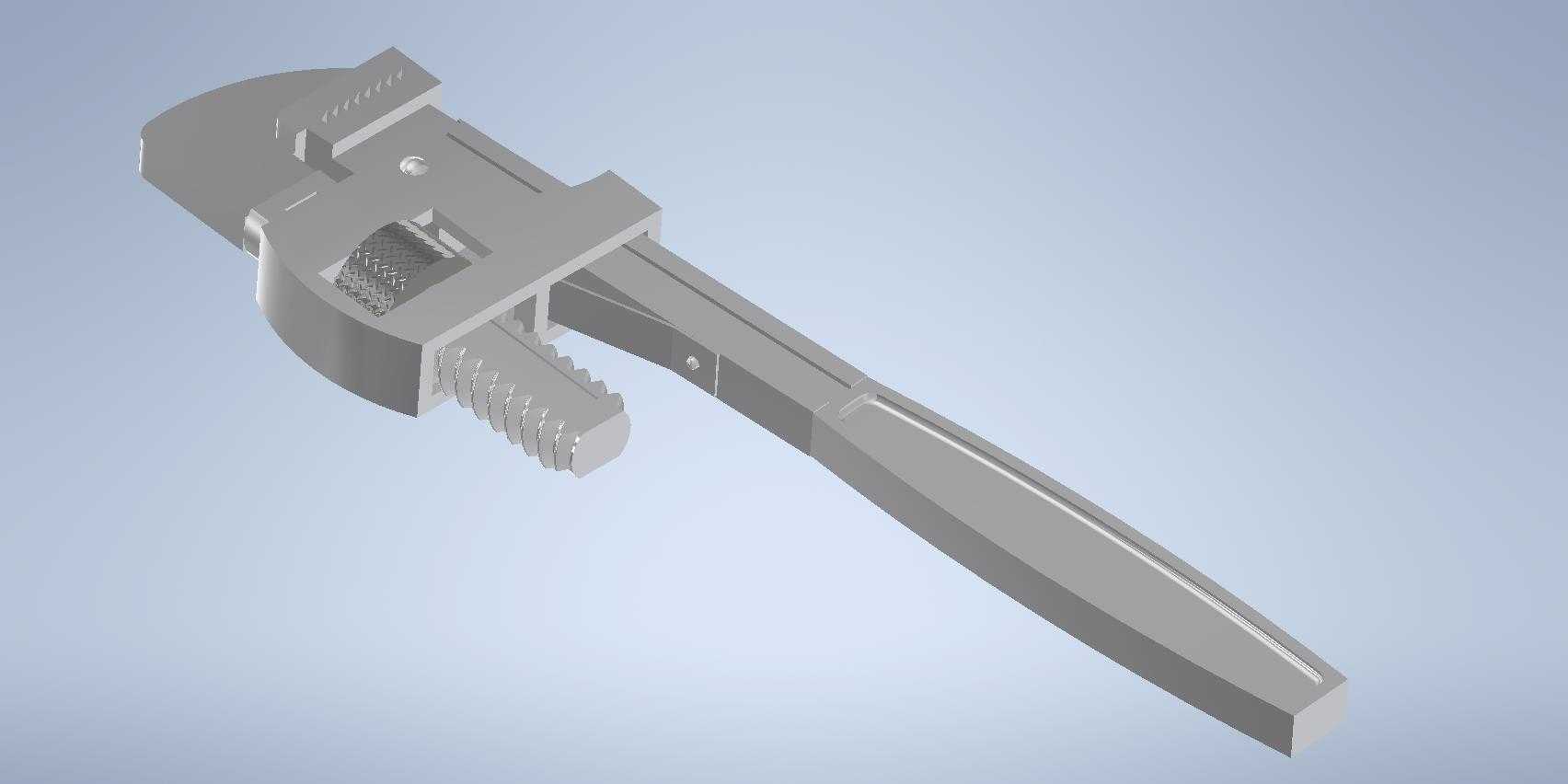

　　在民用给排水施工、工业管路运维、燃气管道检修等现场作业场景中，管道类工件的夹持、旋拧作业始终离不开适配的手动夹持工具，这类工具需要同时兼顾夹持可靠性、操作便捷性与不同管径的适配能力，避免作业过程中出现打滑、损伤管件表面的问题。这款管道扳手的设计围绕现场作业的实际痛点展开，整体采用直柄式结构布局，活动钳口通过齿条传动结构实现开合调节，调节过程顺滑无卡滞，可适配不同外径的圆形管道类工件，钳口部位做了齿形咬合结构设计，咬合时齿尖可嵌入管件表层氧化层，在施加较大扭矩时也不会出现打滑脱开的情况，同时齿形的角度经过反复调校，不会过度啃伤管件基体，满足管路安装后对管件表面完整性的要求。从尺寸边界来看，这款扳手的总长度为12英寸，

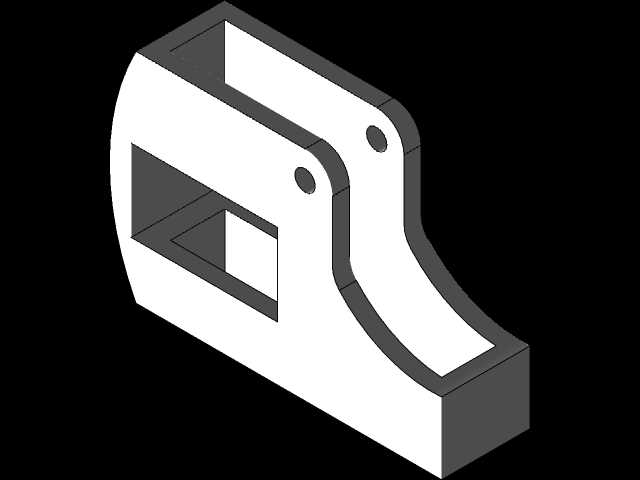

　　握持手柄的长度符合成年人手部施力的力臂要求，作业时无需额外加接延长杆即可输出足够的旋拧扭矩，可夹持的最大管道外径为2英寸，覆盖了日常家装、常规工业运维场景中绝大多数常用金属管道、塑料管道的管径范围，手柄部位做了贴合手部轮廓的收腰造型，长时间握持施力时不会出现硌手的问题，表面的平整结构也方便日常清洁维护，沾染油污、铁屑后可直接擦拭清理，不会出现污垢积存的死角。设计过程中充分考虑了手动工具的受力特性，钳头与手柄衔接的部位做了加厚过渡处理，避免大扭矩施力时出现应力集中断裂的问题，活动钳口的导轨配合间隙经过合理调校，既保证调节时的顺畅度，又不会出现钳口晃动导致的夹持偏移问题，整体结构没有多余的复杂零件，后期维护时仅需定期清理齿条部位的杂物、

　　涂抹少量润滑脂即可长期保持良好的使用状态，不管是现场施工人员随身携带作业，还是作为维修班组的常备工具配置，都能很好地适配各类管路装拆、管件紧固的作业需求，在狭窄的管路安装空间内也能灵活操作，不会因为结构过于臃肿而出现干涉问题。
