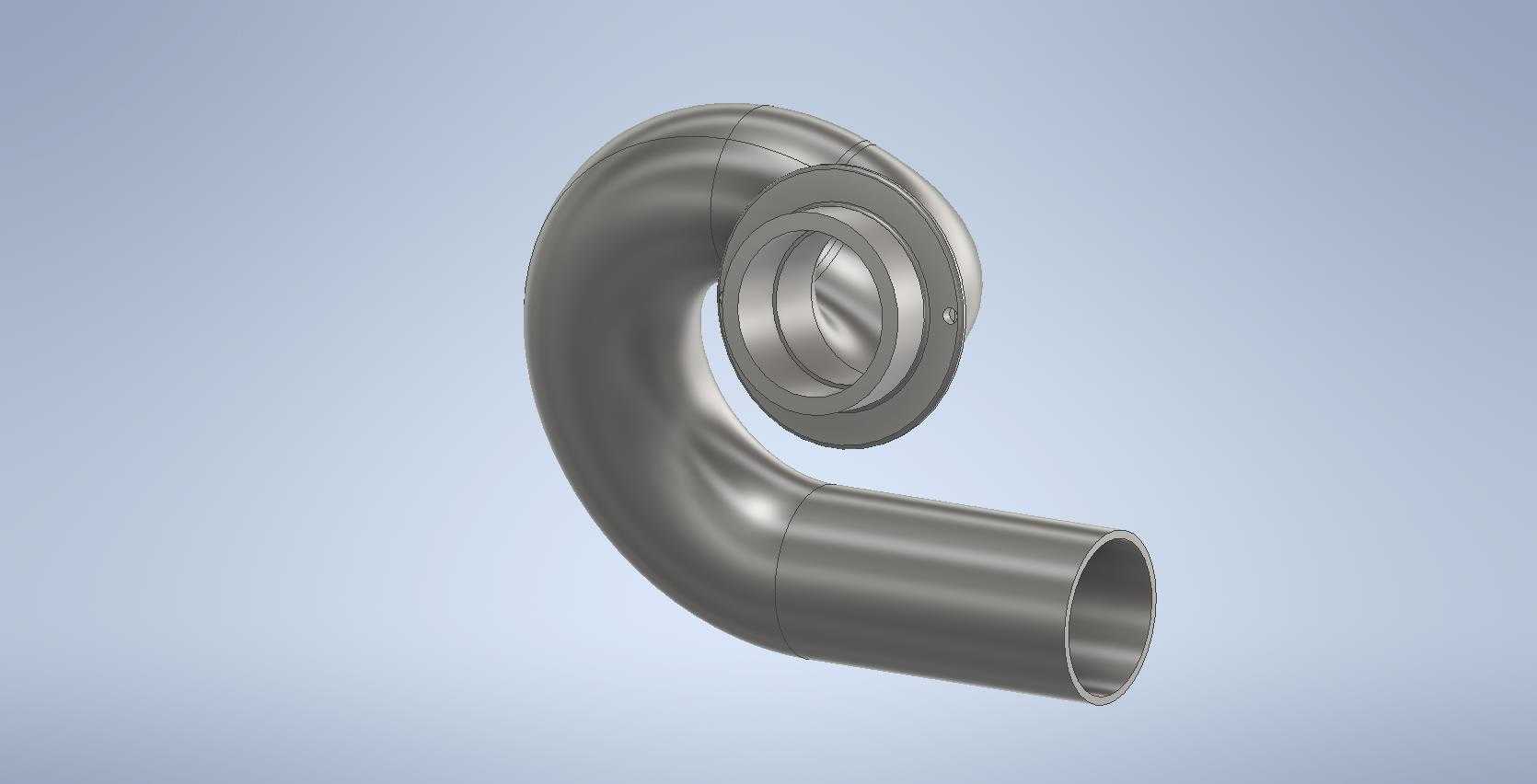

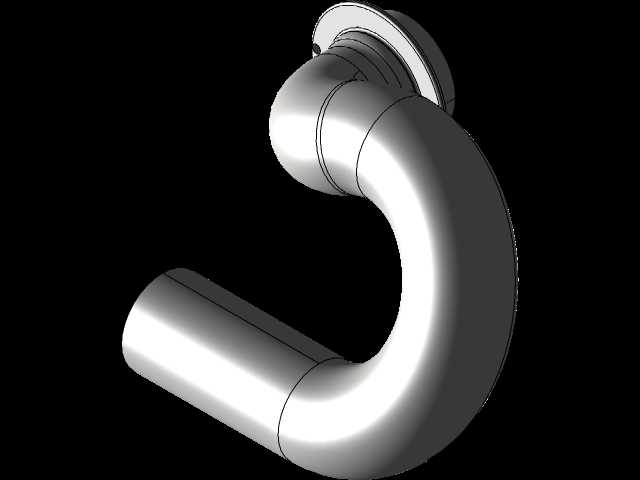

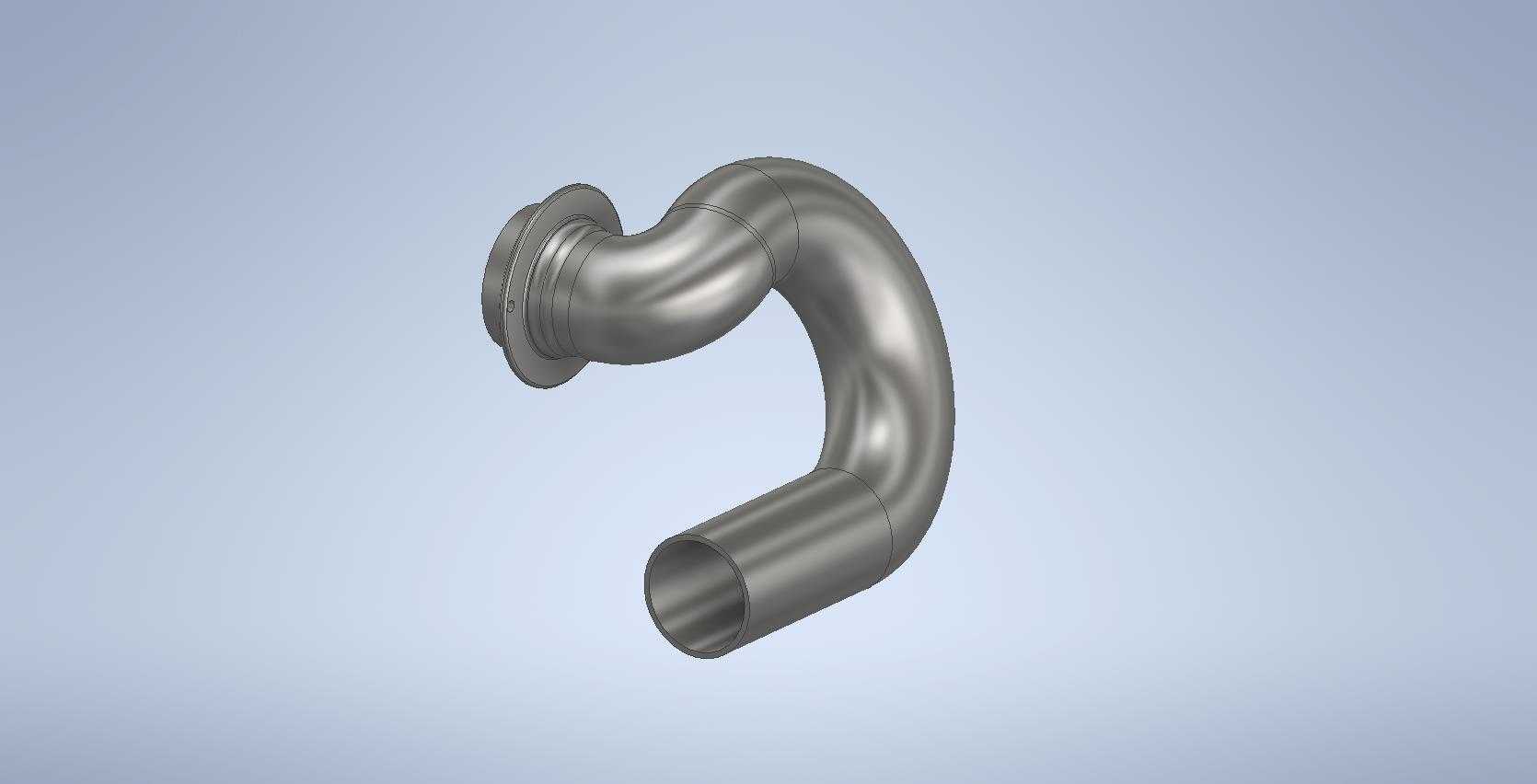

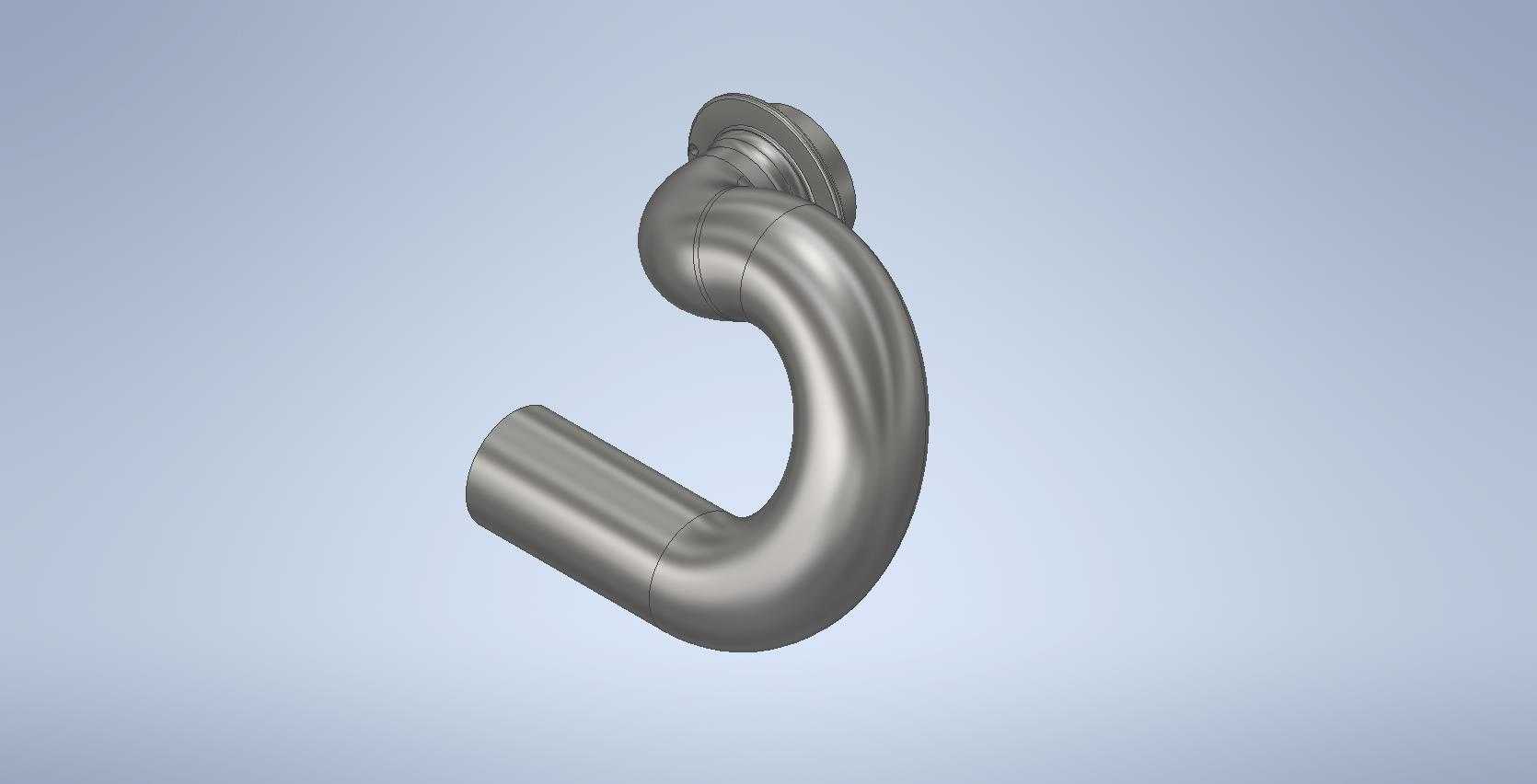

丰田Mark II发动机后排气歧管结构设计

　　这款后排气歧管适配丰田Mark II车型搭载的MK II系列发动机，作为发动机排气系统的核心导流部件，其核心作用是将对应气缸燃烧后产生的高温废气有序汇集，顺畅导入排气总管，同时兼顾排气脉冲的合理利用，减少各缸排气之间的干涉，保障发动机排气过程的顺畅性，直接影响发动机的充气效率与动力输出表现。

　　从实际装车场景来看，该部件安装于发动机排气侧的缸盖排气端口位置，所处工作环境长期处于高温、带腐蚀性废气冲刷的状态，因此建模阶段充分考虑了安装边界的适配性：法兰端的安装孔位完全匹配缸盖排气侧的对应接口位置，密封面的平面度公差在建模时做了严格约束，避免装车后出现废气泄漏的问题；弯管段的走向经过反复校核，完全避开了发动机舱内周边的冷却管路、线束、悬置结构等部件，不存在装车干涉风险，同时弯管的曲率半径经过优化，既保证了废气流通的顺畅性，减少排气阻力，也控制了整体的安装占用空间，适配该车型发动机舱的紧凑布局。

　　设计思路上，该歧管采用了单管弯曲的流线型结构，没有采用多支管汇集的复杂歧管结构，对应特定气缸的排气导出需求，管壁厚度的设置兼顾了结构强度与轻量化需求，既能够承受高温废气带来的热负荷与发动机运行过程中的振动冲击，也不会过度增加排气系统的整体重量。弯管段的过渡位置全部采用大圆弧顺滑过渡，避免出现直角弯折导致的排气紊流，降低排气阻力的同时，也减少了废气高速冲刷管壁带来的局部磨损与异常振动。进气法兰端的凸台结构做了加厚处理，对应缸盖安装位置的受力需求，保障螺栓紧固后的连接可靠性，出气端的管径匹配下游排气系统的连接尺寸，可直接对接后续的三元催化、消音器等排气部件，不需要额外做转接结构。

　　在实际的维修与改装场景中，该结构的三维模型可用于配件的仿制生产、改装件的开发验证，也可作为发动机教学过程中的排气系统结构演示案例，帮助从业者理解排气歧管的布局逻辑与设计要点，建模时还原的所有安装接口尺寸、管路走向参数，都可直接用于后续的结构校核、工装设计以及性能仿真分析，减少逆向测绘的重复工作量。
