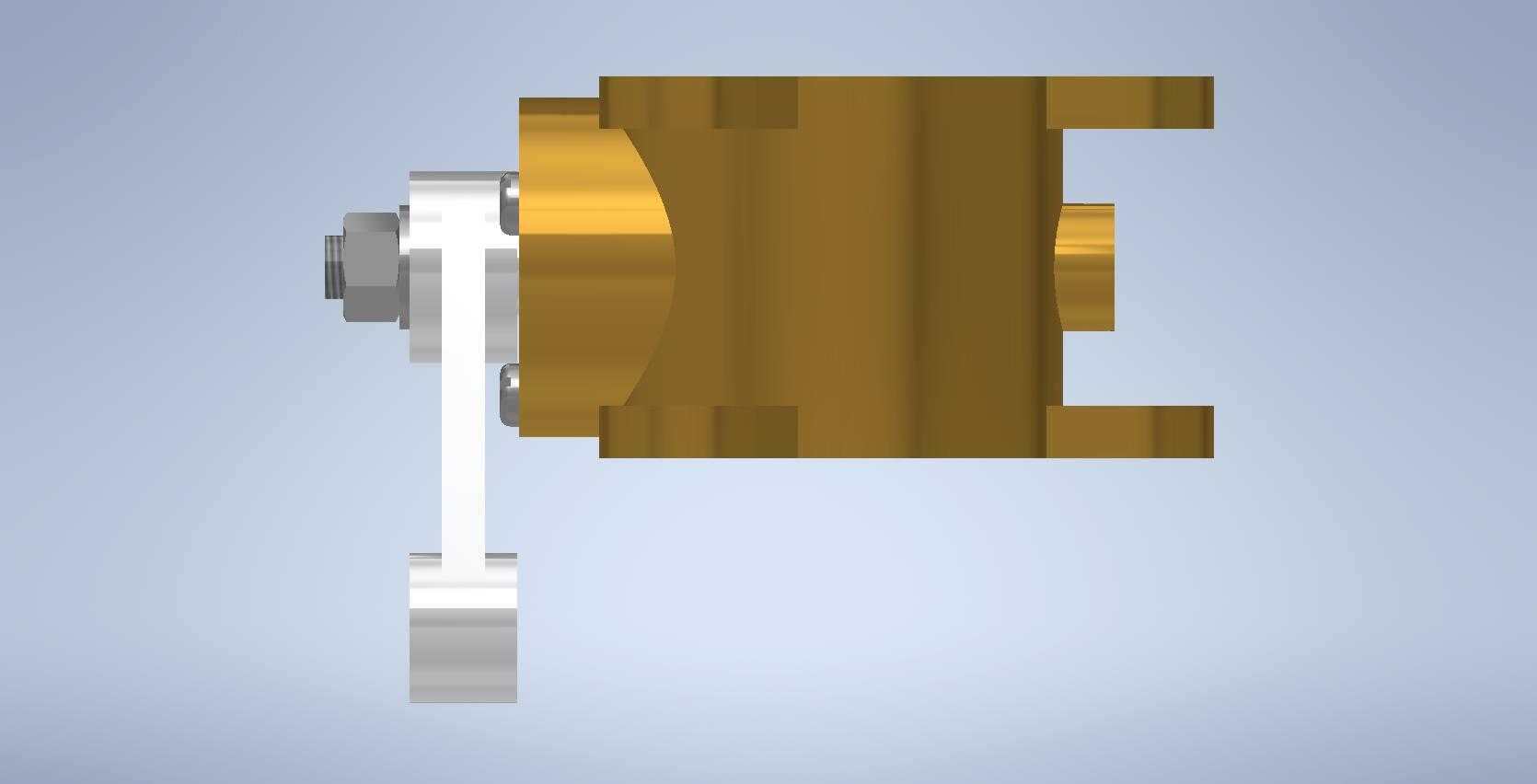

凸耳式黄铜2英寸蝶阀结构设计

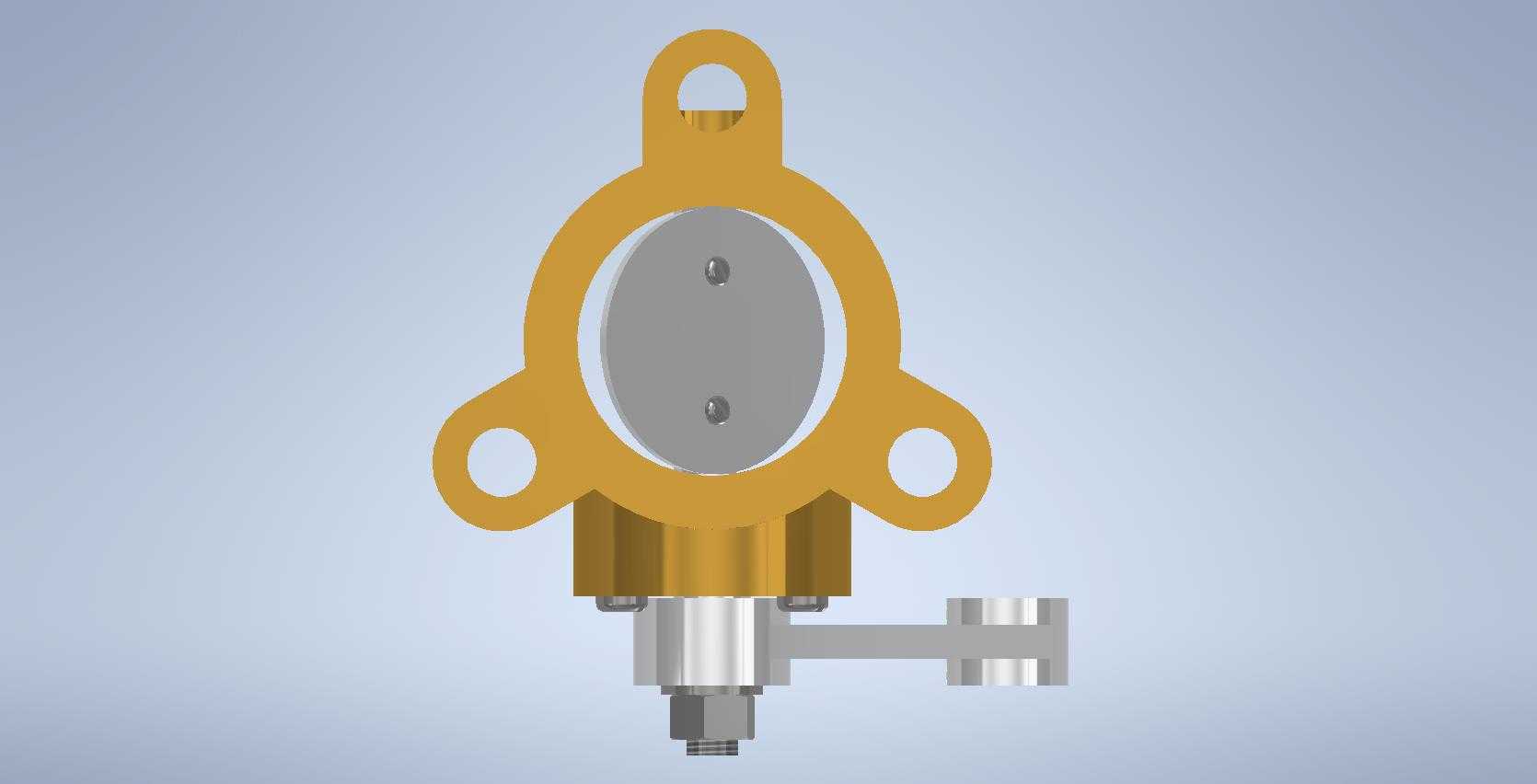

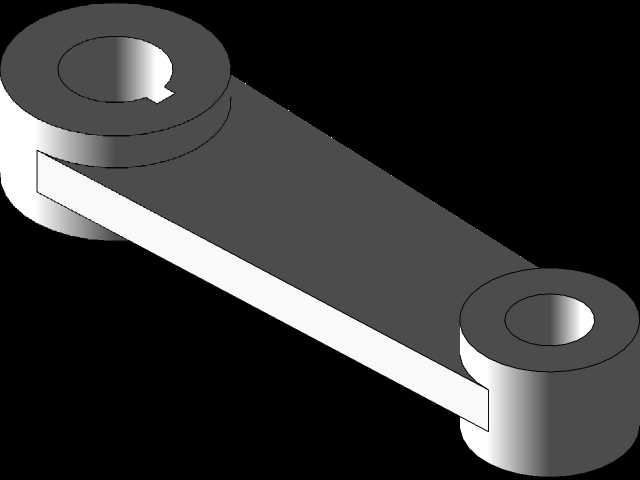

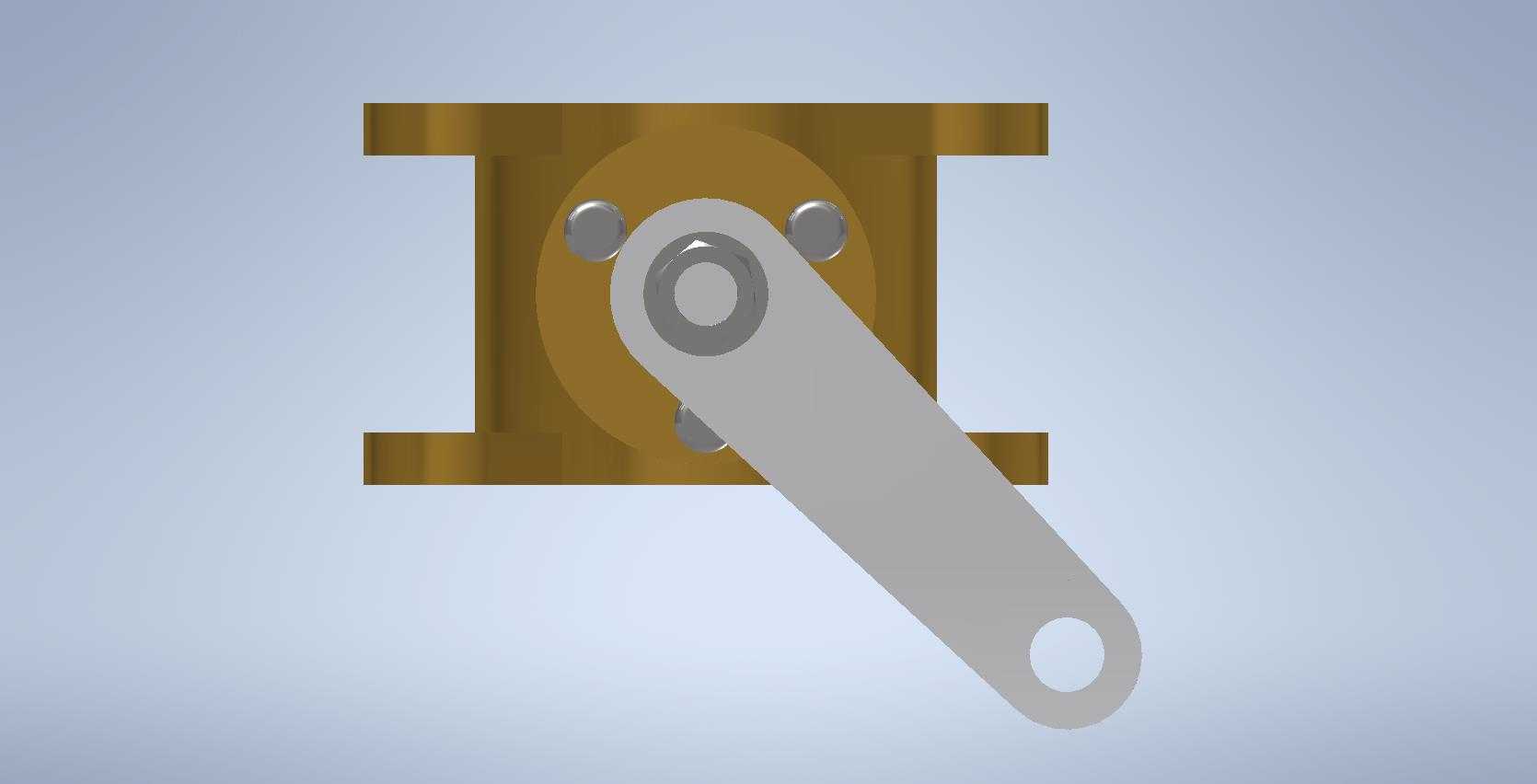

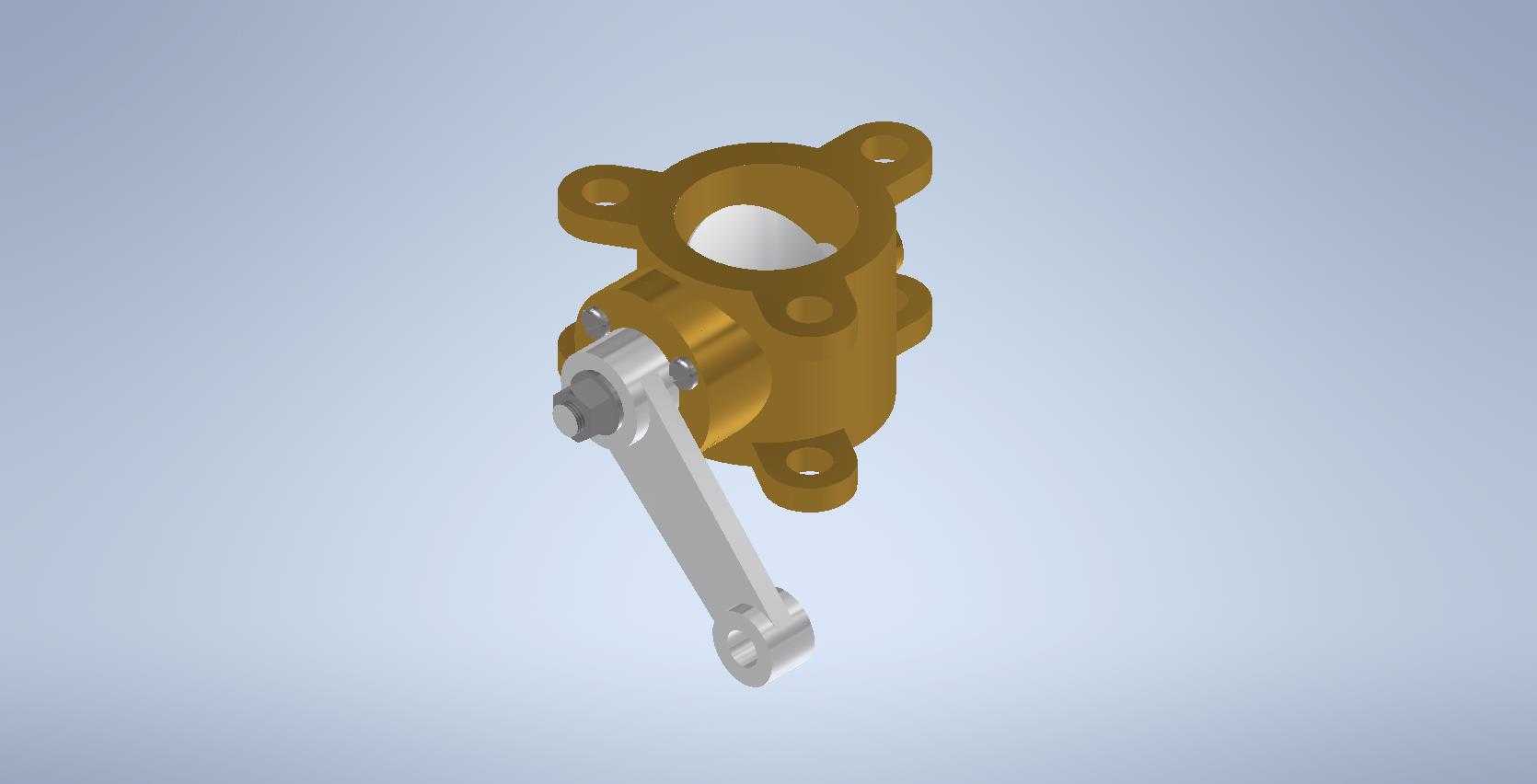

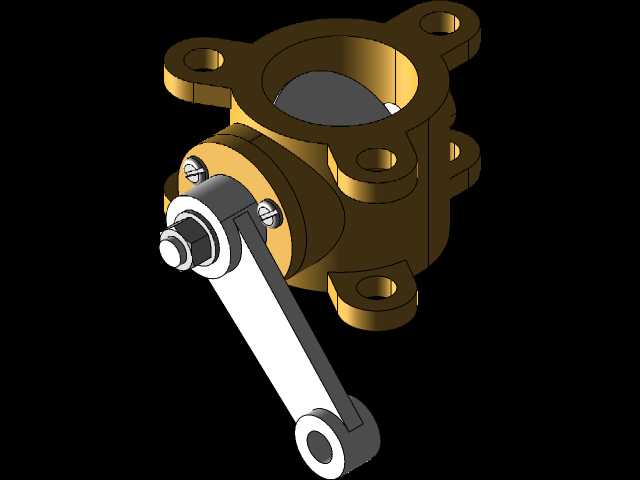

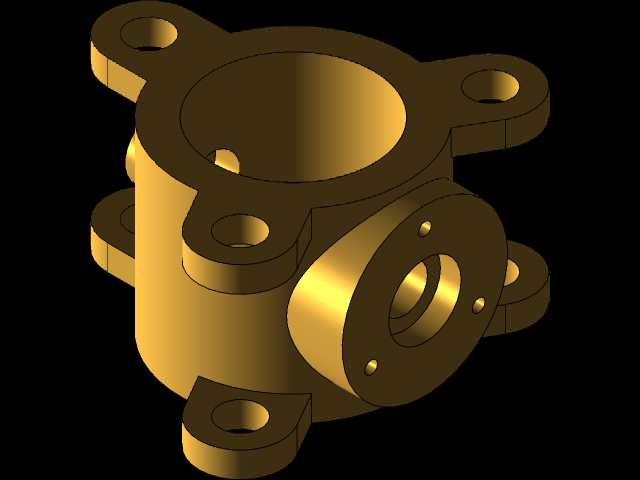

　　这款2英寸规格的凸耳式黄铜蝶阀，主要面向中小口径民用给排水、暖通循环水、低压流体输送管路场景设计，在楼宇供水支管、小型工艺循环管线、设备配套水路系统中承担通断与流量调节功能。阀体采用黄铜材质锻造成型，相比铸铁阀体抗锈蚀能力更强，适配饮用水输送、弱腐蚀性流体工况的使用要求，凸耳式的连接结构可在管路单侧拆卸时不影响另一侧管路密封，适合安装空间紧凑、后期维护频次较高的管路节点。从结构设计逻辑来看，该蝶阀采用中线型密封结构，阀板回转中心与管路中心、密封面中心重合，启闭过程中阀板绕阀杆旋转90度即可完成全开到全关的动作，操作力矩较小，配套的杠杆式手柄可直接通过扳动角度直观判断阀板开度，无需额外加装开度指示装置，手柄末端带锁孔结构，

　　可在特定开度位置加装锁具防止误操作。安装边界方面，2英寸公称通径对应管路通径约50mm，凸耳法兰的螺栓孔位按照对应压力等级的管路法兰标准排布，安装时无需额外焊接连接法兰，直接通过螺栓穿过凸耳上的通孔与两侧管路法兰锁紧即可，阀体两端的密封面可直接适配常规法兰垫片，无需定制异形密封件。阀杆与阀体之间采用填料密封结构，可通过调整填料压盖的压紧量补偿长期使用后的密封磨损，避免阀杆位置出现外漏问题，阀板与阀座的密封面采用贴合式设计，全关状态下可实现低压工况的零泄漏，阀板的流线型结构可降低全开状态下的流体阻力，减少管路输送过程中的压损。在实际选型适配时，该款蝶阀的结构长度符合短系列蝶阀尺寸标准，可直接替换同通径的老旧闸阀、截止阀，

　　大幅降低管路改造的施工量，黄铜材质的阀体重量远低于同规格铸铁阀门，安装时无需额外设置承重支撑，适合薄壁管路、轻型设备配套的水路系统使用。手柄的操作角度与阀板开度呈线性对应，小开度调节时流量控制精度优于同规格球阀，适合需要频繁调节流量的暖通、冷却水回路场景，凸耳结构的螺栓孔采用对称排布设计，安装时可根据现场操作空间调整手柄的安装朝向，避免手柄与周边管路、设备构件出现干涉。
