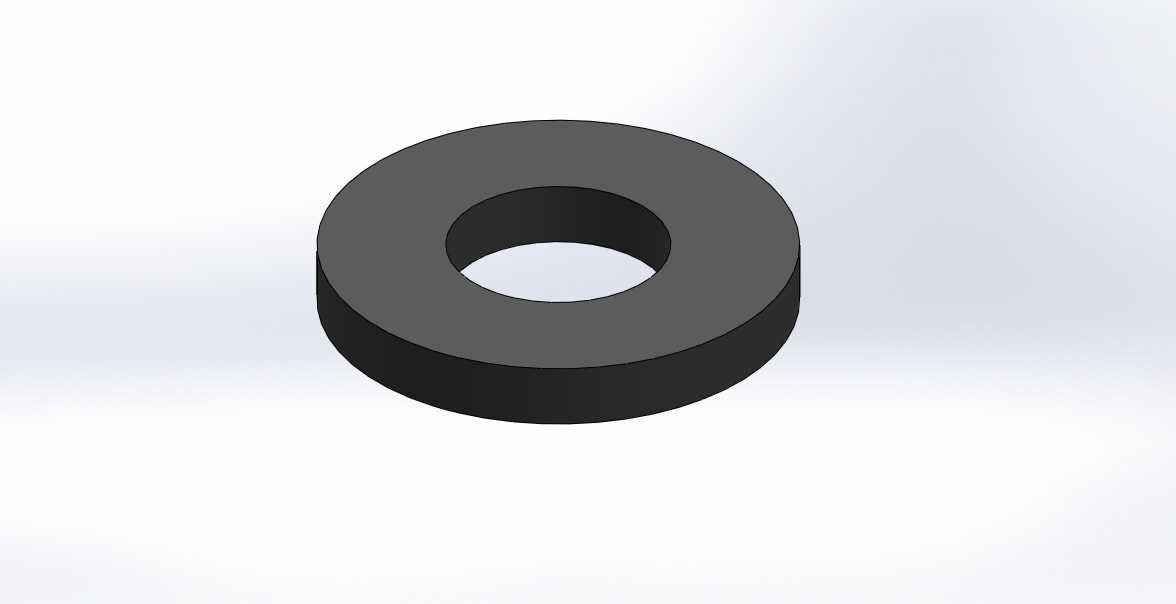

滚花指形螺钉配套用橡胶密封垫圈

这类橡胶垫圈主要配套滚花指形螺钉使用，常见于需要频繁手动拆装的小型设备面板、仪器仪表舱盖、电子设备检修口等场景，在手动拧动指形螺钉完成紧固的过程中，垫圈会填充在螺钉头部与被连接件接触面之间，填补接触面微观凹凸不平的间隙，避免硬接触导致的接触面刮花，同时分散螺钉头部的压紧应力，防止被连接件表面尤其是塑料、薄铝板这类低强度材质被压溃变形。从结构设计来看，该垫圈采用标准环形结构，内孔尺寸与对应规格滚花指形螺钉的螺杆外径保持合理间隙，既可以保证螺杆顺利穿过，又不会因为间隙过大导致垫圈偏移、螺钉头部压偏的问题；外径尺寸略大于滚花指形螺钉的头部承压面直径，确保螺钉拧紧时整个头部压力都能作用在垫圈上，不会出现局部悬空导致的应力集中。厚度设计上兼顾了压缩量与支撑强度，常规安装压紧后，橡胶的压缩率控制在20%-30%区间，这个压缩区间既可以保证足够的静摩擦力，防止设备运行过程中因为振动导致螺钉缓慢回松，又不会因为压缩量过大导致橡胶永久变形、失去弹性补偿能力。材质选用的是耐老化丁腈橡胶，邵氏硬度控制在60-70度之间，硬度偏低的话拧紧时容易被挤入间隙发生剪切破损，硬度过高则会失去弹性缓冲与密封效果，无法填补接触面的微观缝隙。实际安装时不需要额外涂覆密封胶，依靠橡胶自身的弹性变形就能实现接触面的防尘、防溅密封，同时还能起到一定的隔振作用，降低外部振动传递到螺钉连接副的能量，提升连接结构的抗松动性能。在小型检测设备、通讯终端设备、低压电气控制柜的手动快拆结构中，这类配套垫圈的使用非常普遍，相比金属平垫圈，它不需要额外加装防松弹垫，单一部件就能同时实现承压分散、防松防滑、接触面防护、轻度密封的多重作用，减少了装配时的零件种类，提升手动装配的效率。建模过程中需要严格控制内孔与外圆的同轴度，同轴度偏差超过0.1mm就会导致安装时垫圈偏心，螺钉拧紧后局部压力过大，长期使用后偏心位置的橡胶会提前出现疲劳开裂，影响整体连接结构的使用寿命；同时垫圈的两个端面需要保证平面度，避免出现翘曲、厚薄不均的问题，否则拧紧后会出现局部压力不足，导致密封失效、防松性能下降的问题。
