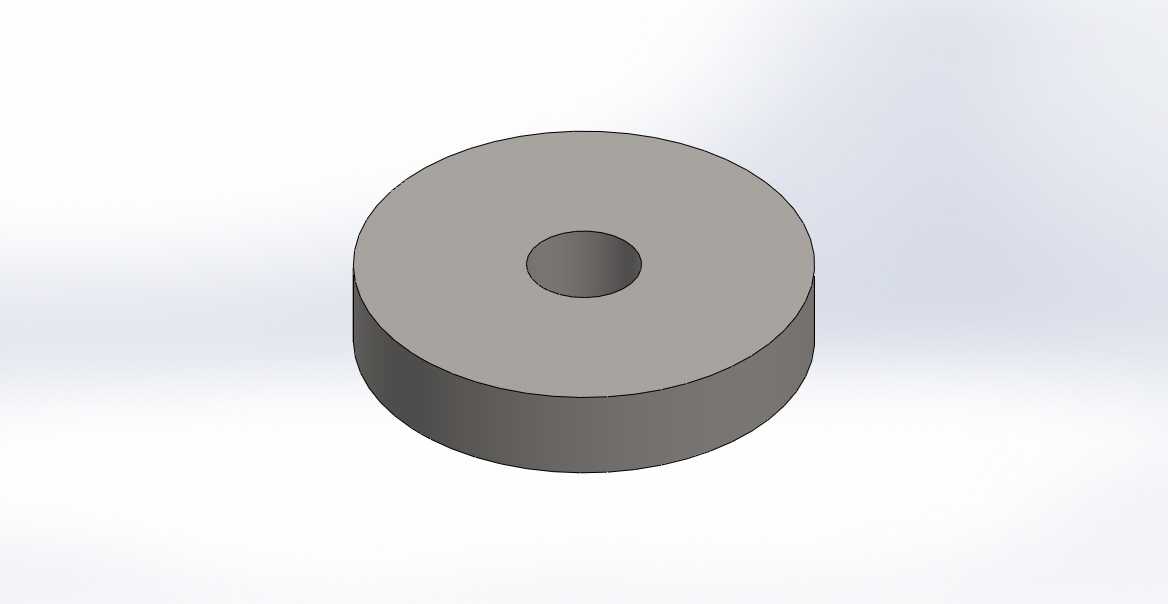

带中心通孔圆柱型潜水板垫片结构设计

　　这款带中心通孔的圆柱型垫片，是潜水配套设备密封结构里的常用承压零件，日常在潜水泵配套组件、水下作业装备的静密封工位上十分常见。从结构设计逻辑来看，整体采用等厚圆柱回转体构型，中心同轴开设贯通圆孔，这种构型首先能保证零件在受压状态下的应力分布均匀，不会因为截面突变出现局部应力集中导致的密封失效问题。在实际安装场景中，该垫片需要嵌套在对应规格的紧固件外侧，中心通孔的尺寸公差需要和穿过的杆件外径保持合理的配合间隙，间隙过大会导致密封面有效接触宽度不足，间隙过小则会在装配时刮伤垫片表面，破坏密封层的完整性。从功能特性上看，这类垫片主要承担两个核心作用，一是填充两个对接金属面之间的微观不平度，阻断流体沿结合面的渗漏通道，

　　二是分散紧固件锁紧时的局部压应力，避免较软的基材表面被压溃损伤。设计这类垫片时，首先要确定的是安装边界的约束条件：垫片的外径不能超出结合面的有效密封区域，否则会在装配后出现外边缘悬空，长期受压后容易出现蠕变变形；厚度选择需要结合结合面的平面度误差、预设的压缩率来确定，过薄的垫片无法填满结合面的凹坑，过厚则会导致压缩率过大，垫片整体失去回弹能力，在设备运行振动过程中容易出现密封泄漏。在水下作业场景中，这类垫片的工作环境长期接触水体，甚至会伴随一定的水压波动，所以结构上没有多余的沟槽或异形结构，整个端面都是平整的密封接触面，能最大限度减少流体滞留的死角，也能避免应力集中带来的疲劳损坏。很多刚入行的设计人员在选型这类垫片时，

　　容易只关注材质选择而忽略尺寸匹配，实际上中心孔的同轴度、两端面的平行度都是影响密封效果的关键形位公差，如果两端面平行度超差，锁紧后垫片会出现一侧压缩量过大、另一侧压缩不足的情况，渗漏往往就出现在压缩量不足的区域。另外这类圆柱型垫片相比异形垫片，加工难度更低，批量生产时的尺寸一致性更容易控制，不管是车削加工还是模压成型，都能快速获得稳定的尺寸精度，在维护更换时也不需要复杂的对位操作，只要对准中心孔套入紧固件即可，能大幅降低现场装配的操作难度。在实际设备运行过程中，这类垫片还能起到一定的隔振作用，吸收设备运行时传递到结合面的微小振动，避免紧固件因为长期振动出现松动，间接提升整个连接结构的可靠性。
