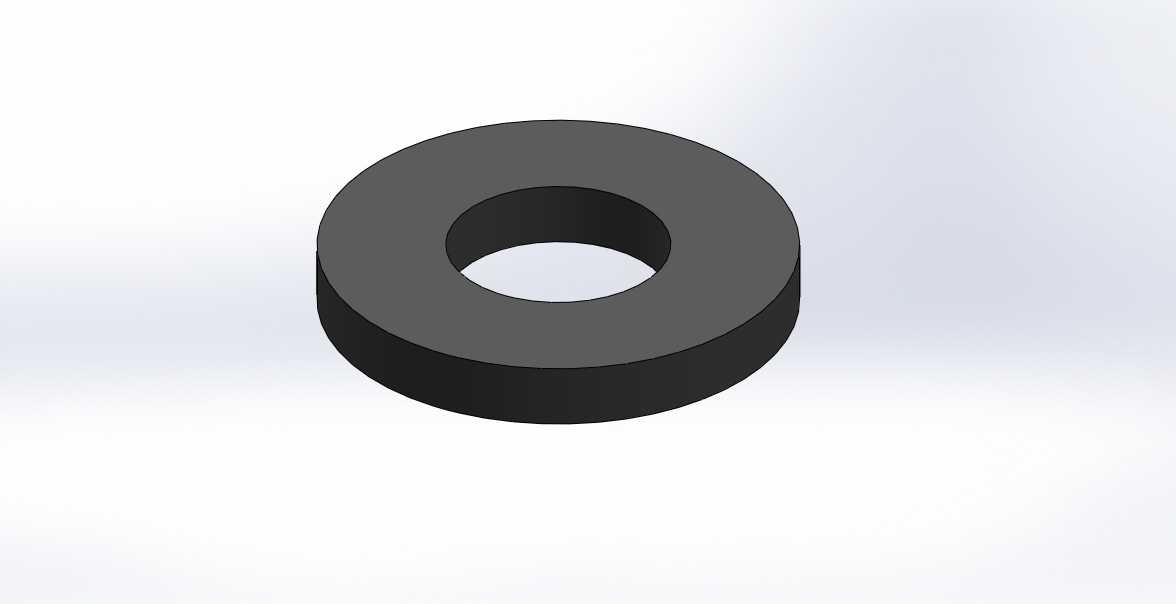

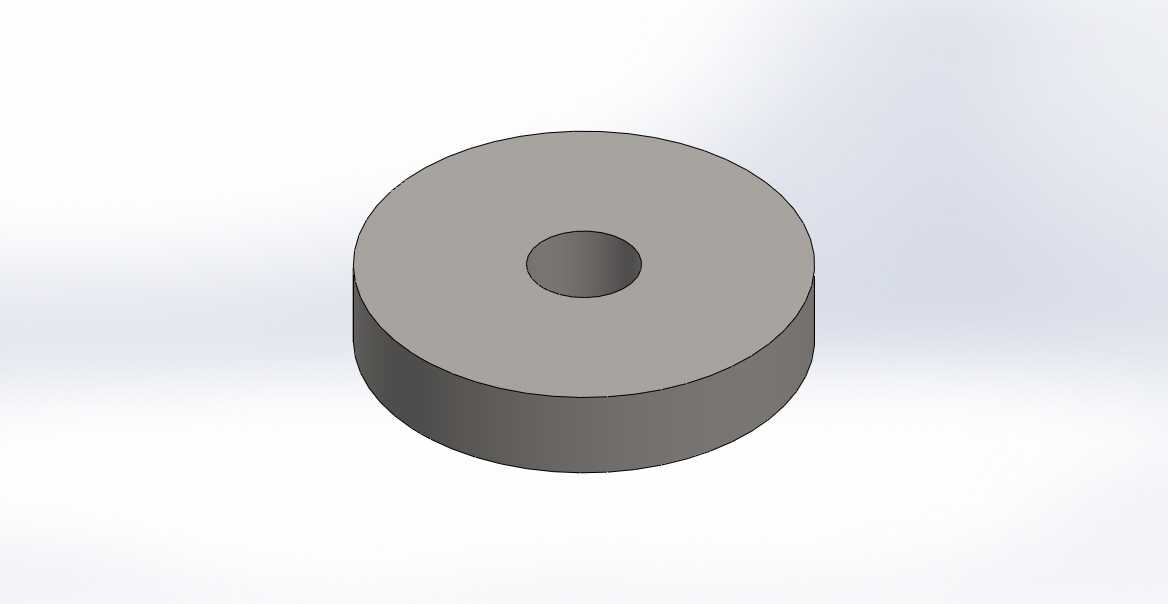

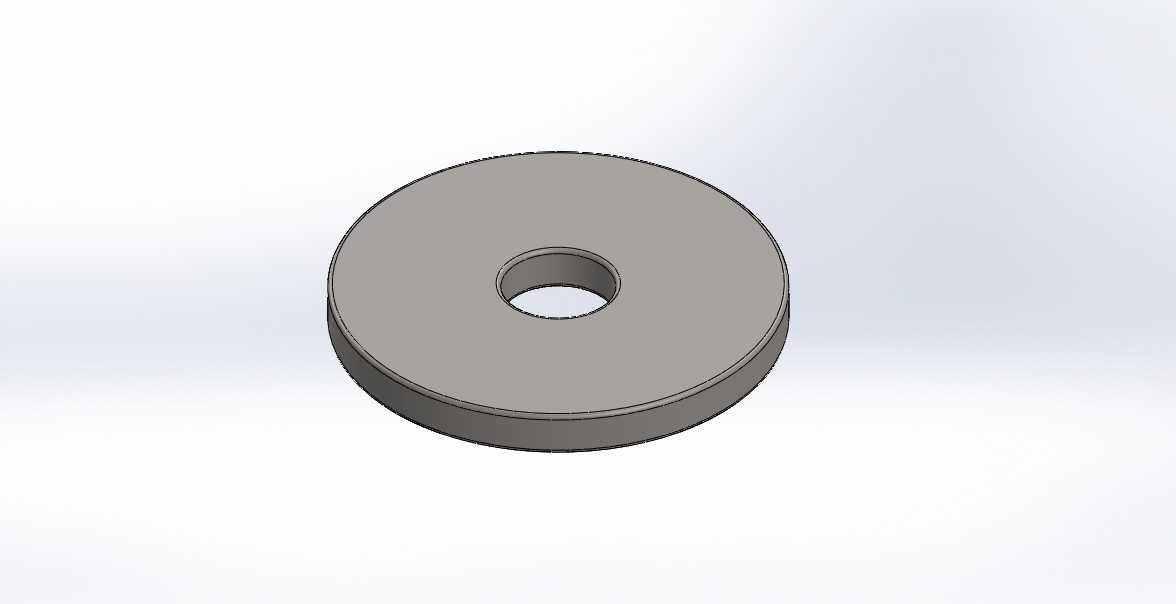

带中心通孔圆盘类等高线潜水板结构

　　这类带中心通孔的圆盘形等高潜水板，多应用在流体管路、潜液设备的腔室内部，作为流体导流、层级限位的核心承载零件使用。从实际工况来看，这类零件常浸没在水基介质或者轻度腐蚀性的流体环境中，中心通孔的作用是供穿装固定轴或者导流管穿过，外圆的圆柱面则和腔体内壁形成小间隙配合，既可以避免零件在腔体内出现径向窜动，又不会完全阻断流体的流通路径。

　　在设计这类零件的时候，首先要确认的是安装边界的尺寸约束：外圆直径需要匹配安装腔室的内径，预留0.1到0.3毫米的安装间隙，方便装配时顺利推入腔室指定位置，同时避免间隙过大导致零件在流体冲击下出现偏摆；中心通孔的直径则要根据穿装件的外径确定，若穿装件为固定轴，通孔与轴的配合选用间隙配合即可，若穿装件为导流管路，则通孔需要和管路外壁做密封配合，预留密封槽的安装位置。零件的厚度尺寸直接决定了等高限位的精度，厚度方向的两个端面需要保证足够的平面度和平行度，避免装配后出现倾斜，导致相邻层级的零件安装错位。

　　从功能特性上看，这类圆盘形潜水板除了起到层级分隔、等高定位的作用外，还可以通过调整端面的开孔布局，改变流体在腔室内的流向，降低流体直接冲击腔室末端部件的冲击力，延长整套潜液设备的使用寿命。在实际选型适配时，需要注意零件的材质要适配浸没介质的特性，普通清水环境可选用常规工程塑料或者普通碳钢做防锈处理，若介质带有轻度腐蚀性，则需要选用不锈钢或者耐腐蚀工程塑料加工。装配过程中，零件的两个端面不能有磕碰产生的凸起毛刺，否则会导致相邻密封件出现压合不严的问题，引发腔室内的流体泄漏。这类零件的结构看似简单，但在潜液设备的层级装配中起到的定位、导流作用不可替代，尺寸精度的偏差会直接影响整套设备的装配同轴度，甚至导致整套设备运行时出现异常振动、密封失效等故障。建模过程中需要重点标注厚度方向的尺寸公差、两端面的形位公差，以及外圆和中心通孔的同轴度要求，给后续加工环节提供明确的精度参考，避免加工出的零件无法满足装配要求。
