快插式外螺纹气动管路连接接头

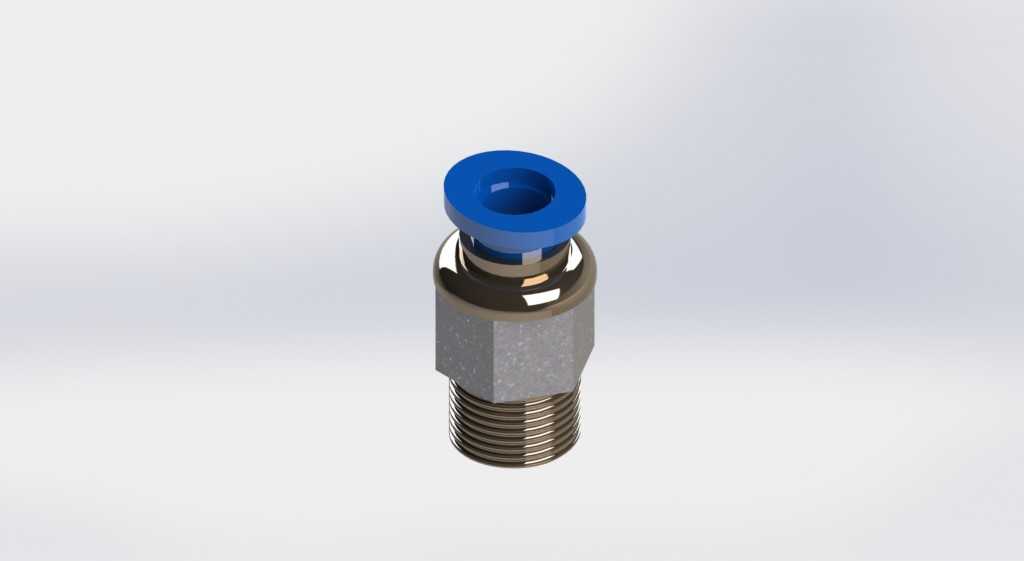

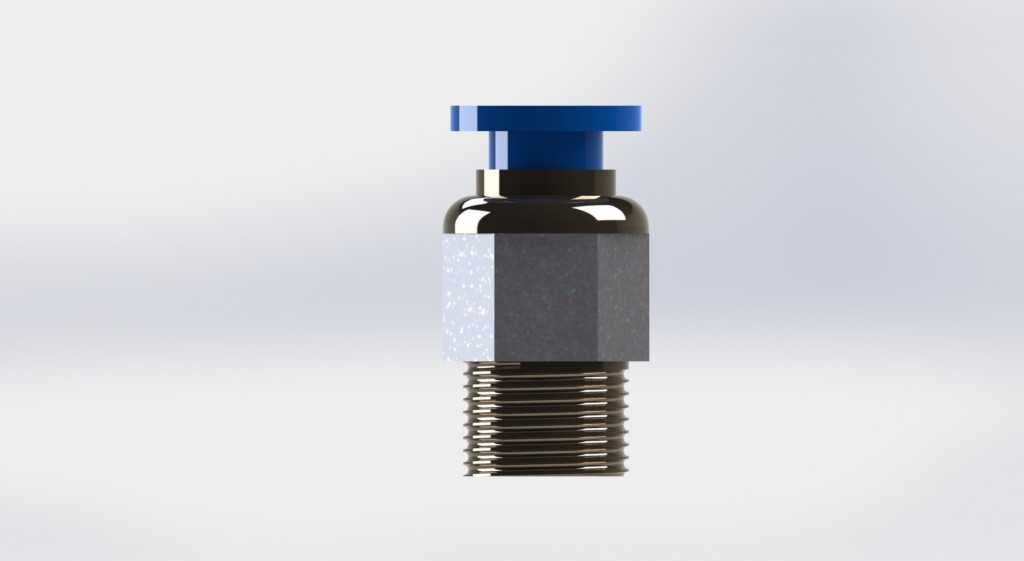

这类快插式外螺纹气动接头，是气动回路搭建里最常用的基础连接件之一，日常在车间自动化产线、小型气动工装、设备气路改造场景里随处可见，核心作用是实现硬质气动管路与带内螺纹安装基面的快速连通，不需要额外套丝、缠生料带之外的复杂密封操作，插气管时只要把PU管对准顶部蓝色压帽的内孔推到底，内部的弹性卡爪就会自动抱紧气管外壁，配合内置的密封圈实现端面密封，拆卸时只需要向下按压蓝色压帽，卡爪松开就能直接拔出气管，比传统的卡套式、扩口式接头安装效率高很多，很适合需要频繁调整气路布局的工位。从结构设计来看，接头下半部分是标准外螺纹段，加工时严格遵循通用气动管螺纹的公差要求，螺纹根部做了退刀槽处理，安装时可以保证螺纹完全拧入安装基面，不会出现螺纹顶死导致密封失效的问题；中间的六角段是标准对边尺寸，刚好适配普通呆扳手、活动扳手的夹持范围，安装时不需要定制专用工具，现场装配的通用性很强；上部的快插模块和金属本体之间采用压装+密封胶固定的结构，能承受常规气动回路0-1MPa的工作压力，不会出现模块脱落漏气的问题。做三维建模的时候，要重点注意几个安装边界尺寸：首先是外螺纹的公称直径和有效螺纹长度，这个尺寸直接决定了接头能不能适配安装基座的螺纹孔深度，要是有效螺纹长度算短了，接头拧不到位就会出现密封面贴合不严的问题；其次是六角段的对边尺寸和轴向高度，建模时要预留足够的扳手操作空间，不能让周围的其他零件挡住扳手的转动路径，不然现场装配的时候根本没法拧紧；还有顶部快插压帽的外径和按压行程，设计安装空间时要留出手指按压的操作间隙，尤其是在密集排布气路的阀岛位置，要是接头之间间距留小了，后期拆换气管的时候根本按不动压帽。另外建模时要还原内部的卡爪、密封圈的安装槽位置，虽然做装配模拟的时候不需要把内部小零件都装进去，但这些结构尺寸会影响接头整体的轴向长度，要是忽略了这些细节，做管路干涉检查的时候就会出现计算偏差，导致实际装配时气管和周围零件刮蹭。这类接头的金属本体一般采用表面镀镍处理，建模时可以适当还原六角段的棱角倒角、螺纹段的起始收尾细节，不要把螺纹做成完全连续的理想螺旋线，实际加工的螺纹首尾都有不完整扣，这些细节还原到位，模型用于装配演示、产品手册渲染的时候真实感会强很多。
