便携式数字万用表手持检测设备结构

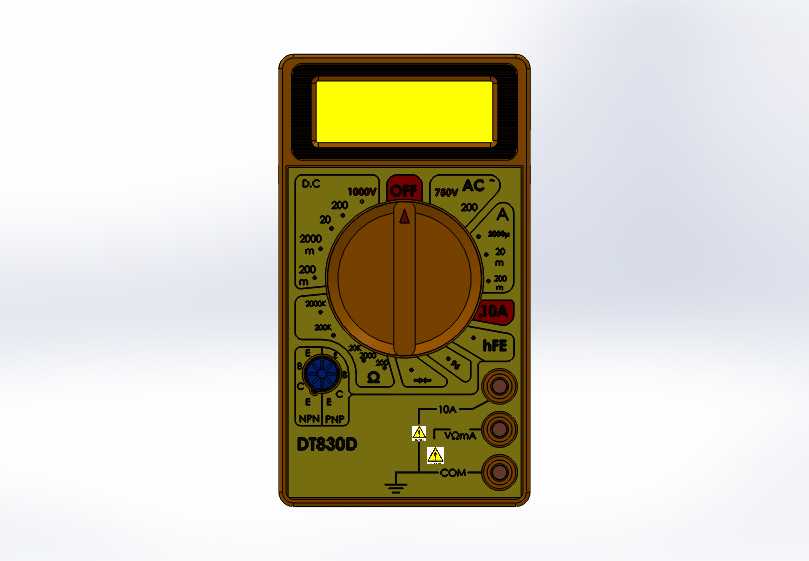

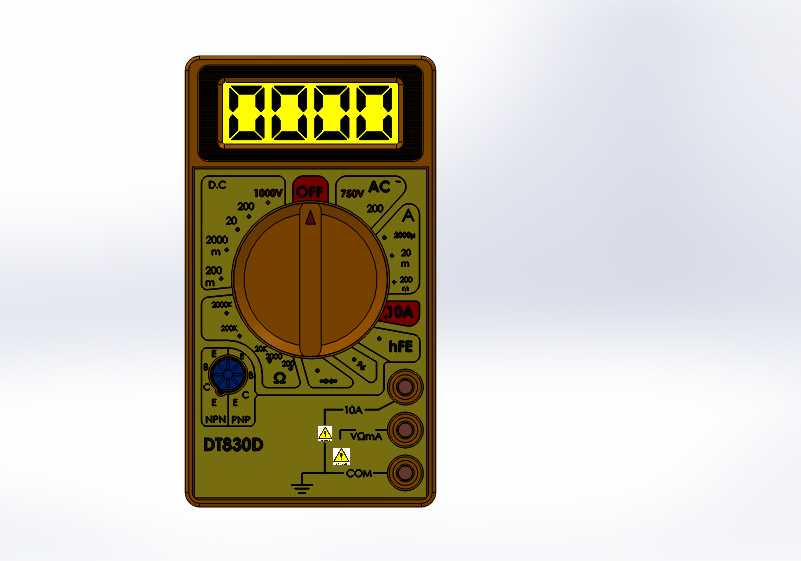

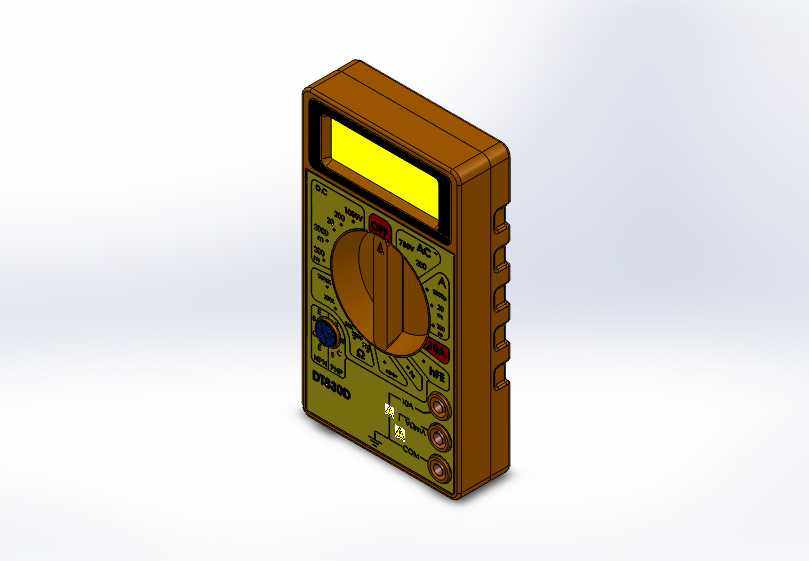

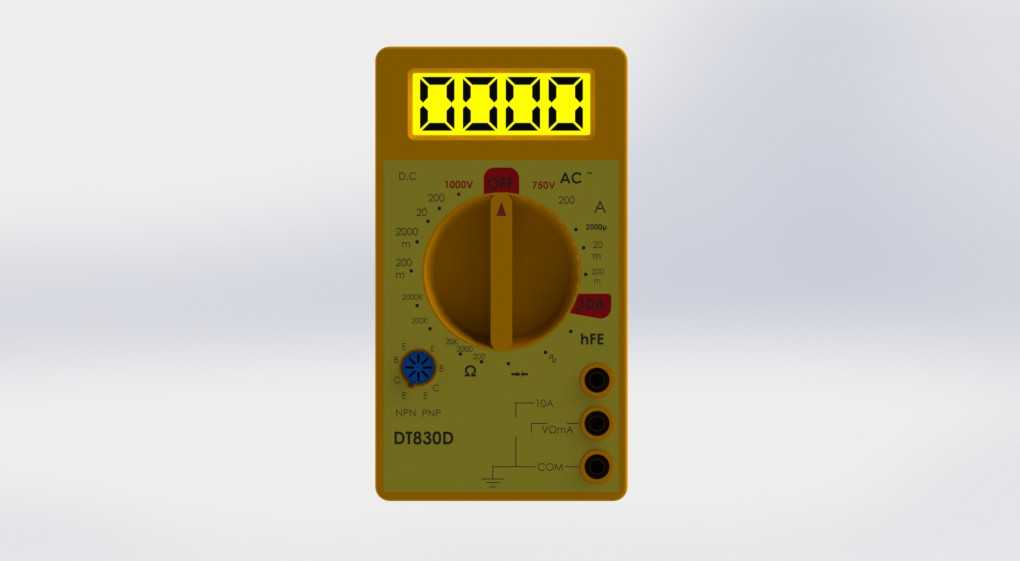

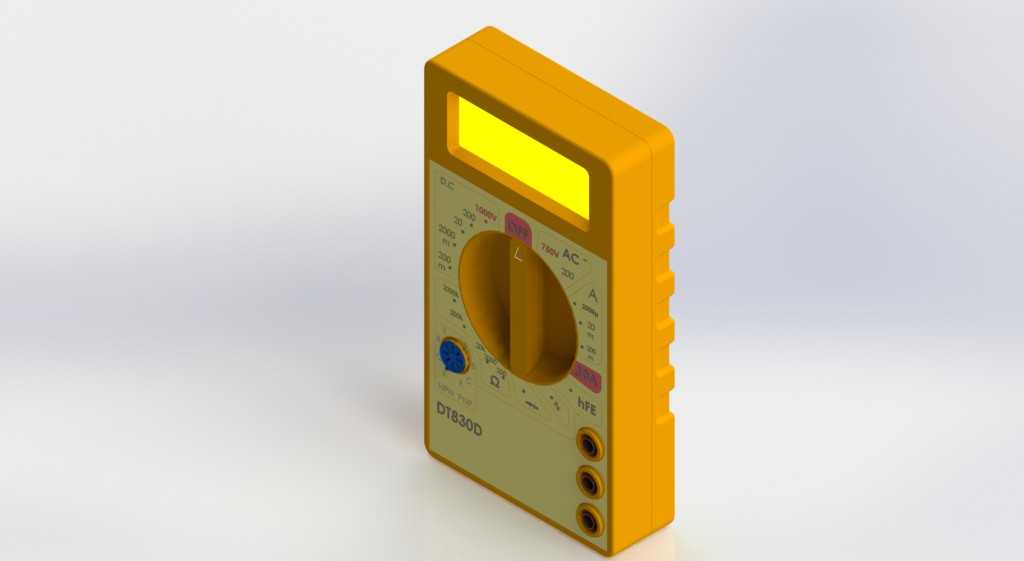

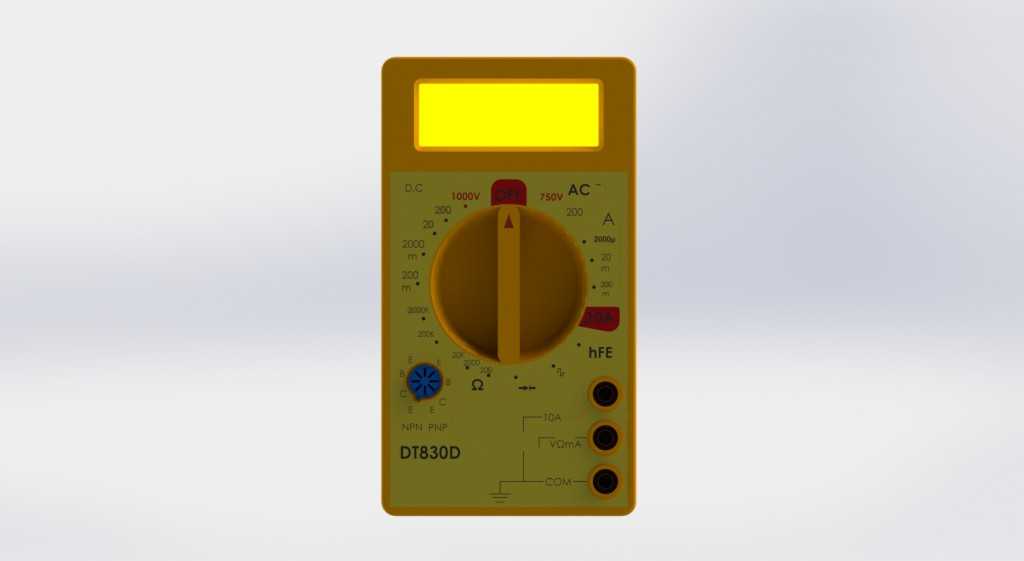

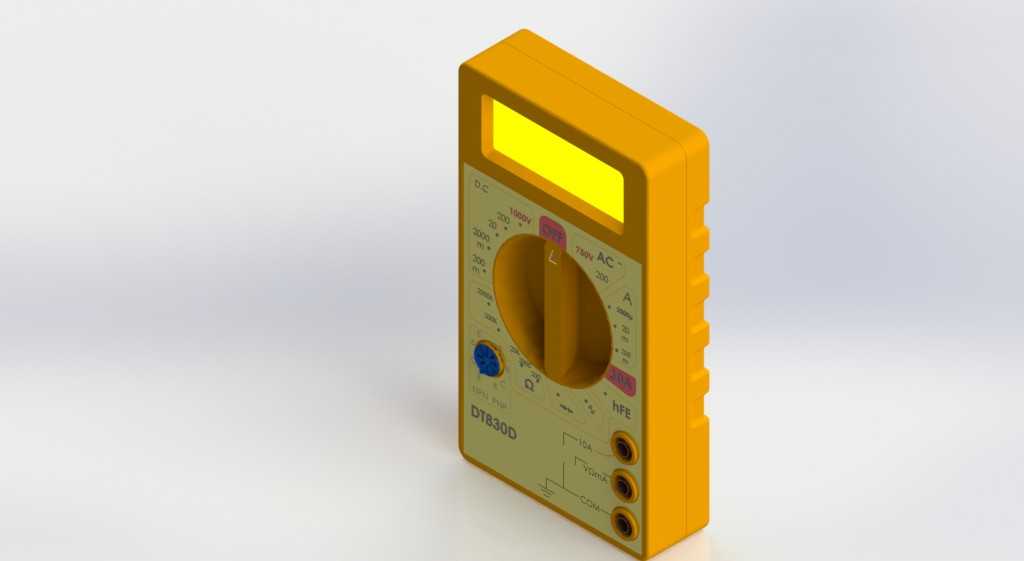

　　这款手持数字万用表的三维结构还原，完全贴合一线电工作业、电子维修场景的实际使用需求，日常电路检修、元器件参数测量、线路通断排查等场景下，设备的握持手感、操作分区都经过实际使用逻辑的排布优化。从功能分区来看，正面上方的数显区域做了下沉式边框设计，能减少现场作业时侧方光线对读数的干扰，显示模块下方的功能旋钮采用大直径防滑结构，旋钮周边的量程标识做了凹凸刻印处理，即便戴薄绝缘手套操作也能通过触感快速切换量程档位，避免误操作。旋钮周边分布的功能按键、表笔插孔都做了防呆设计，不同功能的插孔采用差异化内径，防止表笔插错导致的设备烧损风险，机身侧面做了圆弧收边处理，单手握持时掌心贴合度更高，长时间手持作业不易产生硌手的疲劳感。从设计思路上看，

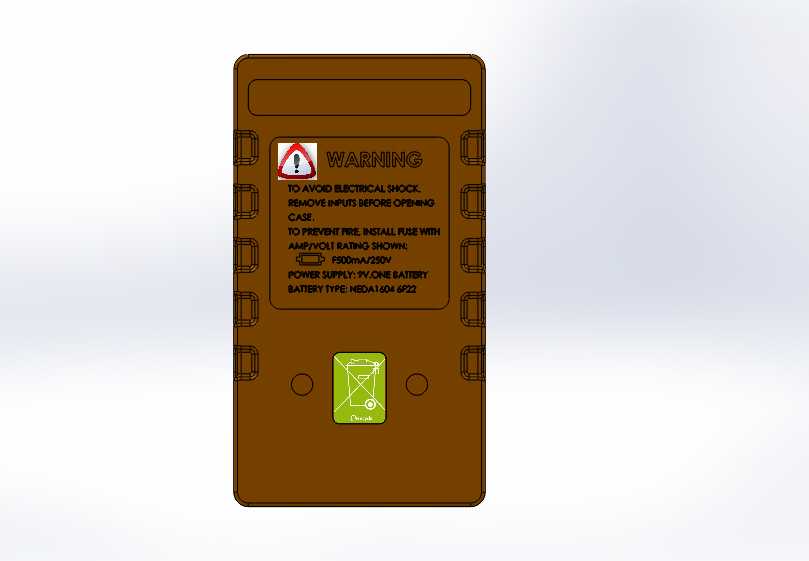

　　整个外壳采用上下扣合的装配结构，扣合边预留了密封胶条的安装槽位，能满足日常作业场景下的防泼溅、防尘需求，内部电路板的安装柱位与外壳一体成型，省去了额外的固定支架，既压缩了机身整体厚度，也减少了装配工序。机身背部预留了电池仓的翻盖结构，翻盖与机身采用卡扣式连接，更换9V叠层电池时无需拆解整机外壳，电池仓周边做了绝缘挡墙设计，避免电池漏液时腐蚀主板电路。外形尺寸上，整机控制在单手握持的合理范围内，宽度不超过成年人手掌展开的虎口跨度，厚度控制在28mm以内，工装口袋、电工工具包都能轻松收纳，表笔的收纳槽位设计在机身背部两侧，收纳后表笔线不会与其他工具缠绕，取用十分方便。表笔插孔的位置做了下沉处理，插头插入后不会突出机身表面，

　　放置在工作台面时不会因为插头硌垫导致机身倾斜，影响读数观察。功能旋钮的阻尼力度经过调校，转动时既有清晰的档位段落感，又不会因为阻尼过大导致单手操作困难，旋钮中心的红色指示标采用高对比度配色，强光下也能快速识别当前所选量程。机身正面的hFE测量插孔、通断测试标识都做了颜色区分，不同测量功能对应的标识颜色与表笔颜色对应，新手操作也能快速对应接线方式，减少接线错误的概率。
