按动式工程绘图自动铅笔结构设计

　　这款按动式自动铅笔的结构设计，核心围绕工程绘图场景的实际使用需求展开，区别于普通书写铅笔的结构逻辑，在出芯精度、握持稳定性、便携防护三个维度做了针对性的结构优化。日常机械制图、现场测绘、工装调试标注等场景下，绘图人员往往需要单手握持笔具完成划线、标注、草稿绘制等操作，同时需要频繁在不同粗细的铅芯、不同绘图工具之间切换，因此笔身的重心分配、按键反馈、夹持可靠性都直接影响使用效率。

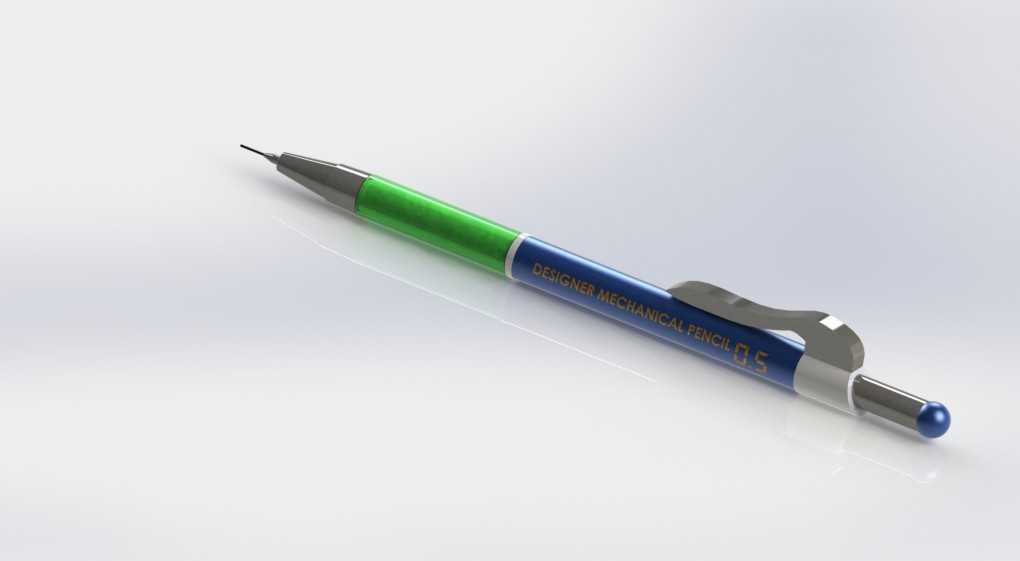

　　从结构设计思路来看，整笔采用三段式分体结构，前段金属出芯护套做了收窄锥度处理，绘图时可清晰观察笔尖与尺规边缘的相对位置，避免普通粗笔尖遮挡视线导致的划线偏移；中段握持区做了双色包覆结构，绿色防滑段对应手指自然握持的位置，表面做了细微的周向防滑纹理，长时间握持绘图时不会因为手汗出现打滑移位，蓝色笔身段内置储芯管与出芯锁紧机构，笔身金属笔夹采用一体化弯折成型结构，夹持间隙控制在1.2mm-3mm之间，可稳定夹持在工装记录本、绘图板封边、工作服口袋位置，日常携带走动时不会轻易脱落。尾部按动结构做了阻尼反馈优化，单次按动的出芯长度稳定控制在0.5mm，匹配0.5mm规格绘图铅芯的使用需求，避免单次出芯过长导致铅芯断裂，尾部的金属按动头做了圆弧过渡，频繁按动出芯时不会硌手。

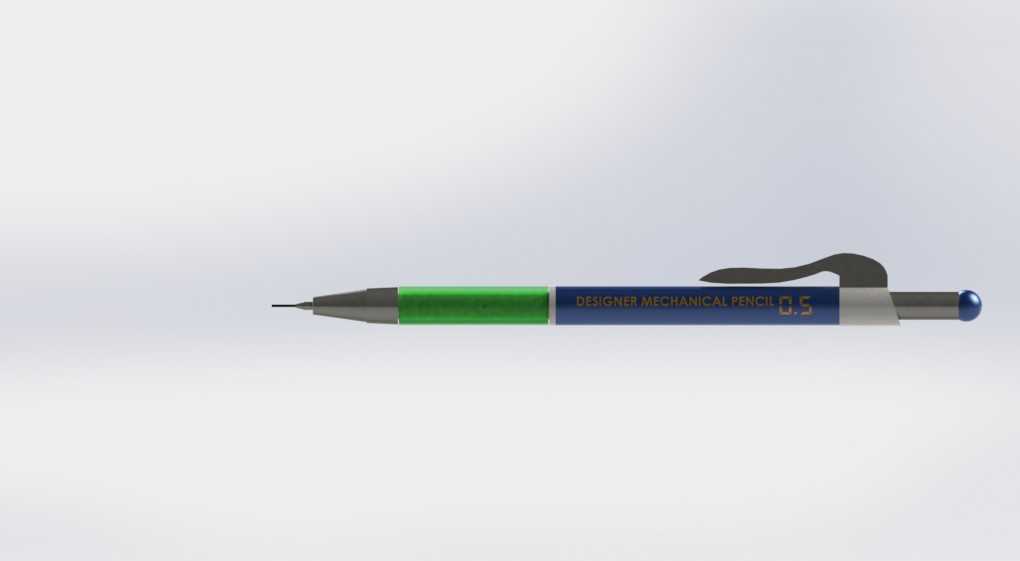

　　外形尺寸方面，整笔总长控制在148mm，最大握持直径11mm，笔身重心落在距离笔尖55mm的握持区范围内，单手握持时重心贴合手部受力点，长时间绘图不会产生明显的握持疲劳；出芯护套伸出笔身前端8mm，配合尺规绘图时可保证笔尖与纸面稳定接触，不会出现笔身磕碰尺面的情况。内部出芯机构采用三瓣式锁紧夹头结构，铅芯锁紧力控制在合理区间，正常书写绘图时铅芯不会出现回缩，需要调整铅芯长度时只需轻按尾部按键即可顺畅调整，夹头的开合行程经过匹配设计，不会出现夹头卡滞、铅芯无法送出的问题。笔身各段的连接采用螺纹旋合结构，配合密封圈消除装配间隙，日常使用时不会出现笔身松动、晃动感，拆解更换铅芯时只需旋开笔身中段即可操作，无需额外工具，维护便捷。考虑到绘图场景下笔具经常会放置在倾斜的绘图板、工作台面上，笔身的重量分配做了微调，放置在15度倾斜的光滑平面上不会出现滚落，避免笔尖磕碰工作台面导致铅芯断裂、护套变形。
